CENTRIX™ & EVENTIX™
Chapitre 1 : INTRODUCTION (suite)
PAGE 67

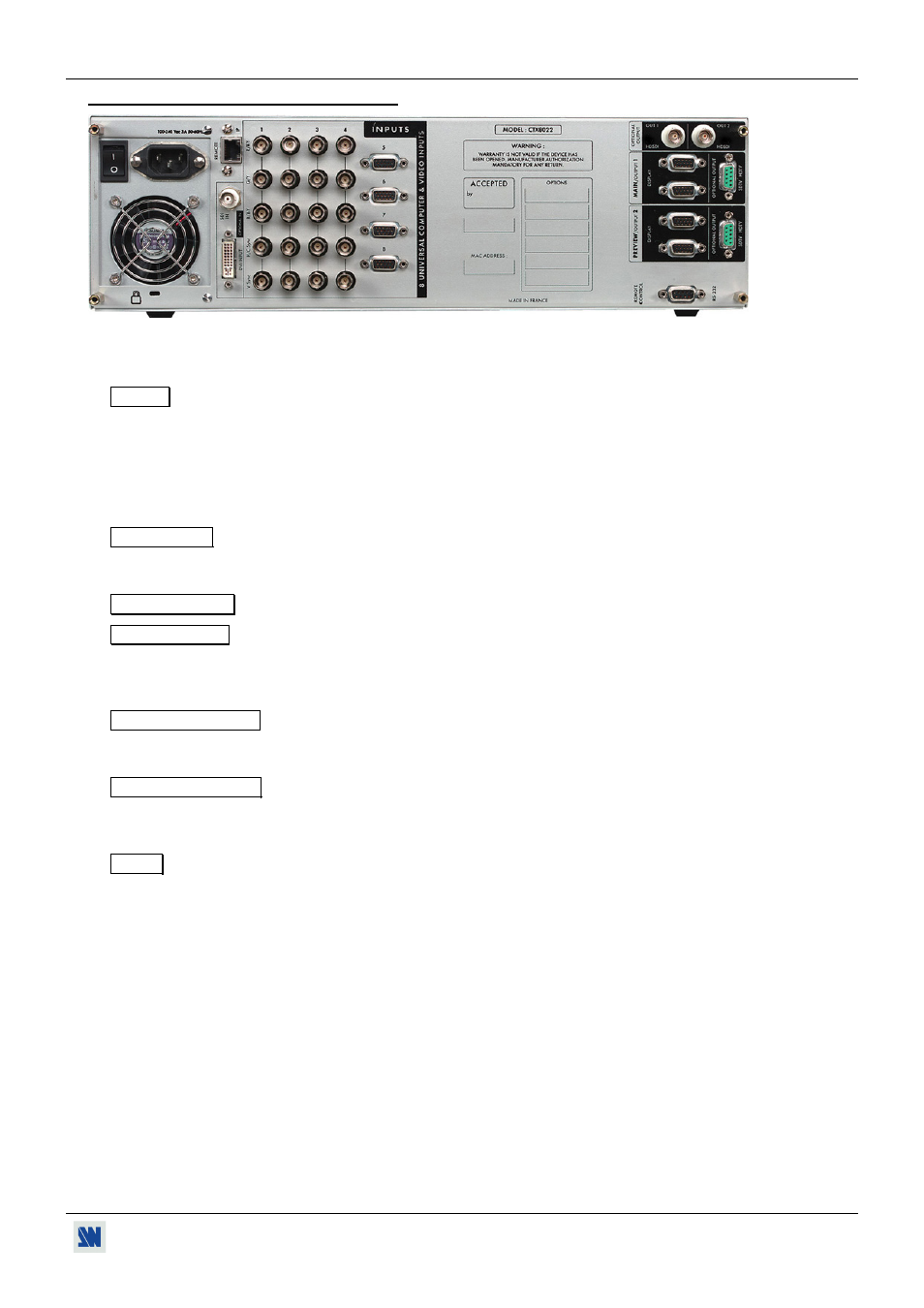

1-8. DESCRIPTION DE LA FACE ARRIÈRE
Figure 40
100-240 Vac 3A 50-60 Hz:
Embase d'alimentation au standard CEI.
O / I :
Interrupteur d'alimentation générale (O = OFF, I = ON).
INPUTS
1 à 8:
8 entrées universelles informatique et vidéo. Chacune des entrées peut accepter soit
des sources INFORMATIQUE (signaux RGBHV, RGBS, et RGsB (SOG)), des
sources VIDÉO standard (vidéo composite, S.VIDEO, Component (YUV), RGBS
& RGsB (SOG)), et des sources HDTV (720p & 1080i).
Les entrées 1 à 4 sont équipées de 5 connecteurs BNC, et les entrées 5 à 8 sont
équipées de connecteurs HD15 femelle.
OPTIONAL IN
DVI INPUT:
Entrée DVI (digital visual interface) optionnelle (sur un connecteur DVI).
SDI IN:
Entrée SDI optionnelle (sur un connecteur BNC).
REMOTE IP/LAN
Port de communication LAN (sur un connecteur RJ45).
MAIN /
OUTPUT
1
DISPLAY:
2 sorties MAIN pour les afficheurs principaux (projecteur vidéo, PLASMA,
moniteur data) sur connecteurs HD15 femelle.
OPTIONAL OUTPUT:
Sortie vidéo optionnelle n°1 (SDTV ou HDTV) sur connecteur DB9 femelle.
PREVIEW /
OUTPUT
2
DISPLAY:
2 sorties PREVIEW pour les afficheurs de prévisualisation (projecteur vidéo,
PLASMA, moniteur data) sur connecteurs HD15 femelle.
OPTIONAL OUTPUT
OUT 1:
Sortie vidéo optionnelle n°1 (SDI ou HDSDI).
REMOTE CONTROL RS-232: Port de communication RS-232 et sorties tally sur connecteur DB9 femelle.
AUDIO (option OPT-iX-A)
IN 1 à IN 8:
Entrées audio optionnelles.
AUX:
Entrée auxiliaire pour mixage avec la source diffusée.
MAIN / OUT 1:
Sortie audio principale (MAIN).
PRELIST / OUT 2:
Sortie audio de pré écoute (PRELIST).
