CENTRIX™ & EVENTIX™
PAGE 100
Chapitre 6 : DESCRIPTION DE L'ÉCRAN LCD DE L'EVENTIX ™ ET DU REMOTE KEYPAD
6-1. INTRODUCTION
L'écran LCD est composé de 2 modes : le mode ÉTAT et le mode RÉGLAGE.
• Le MODE ÉTAT indique l'état des entrées sélectionnées et l'état des sorties.
• Le MODE RÉGLAGE permet de sélectionner et d'ajuster les paramètres.
6-2. TOUCHES DE CONTRÔLE
L'écran LCD est contrôlé par 2 touches et 1 bouton:
 : Permet de se déplacer dans les menus.
EXIT MENU : • Dans le MODE ÉTAT, permet d’accéder au mode RÉGLAGE.
• Dans le MODE RÉGLAGE permet de :
- revenir au menu précédent sans valider la sélection.
- revenir au MODE ÉTAT (plusieurs appuis).
ENTER : • Dans le MODE ÉTAT, permet d’accéder au mode RÉGLAGE.
• Dans le MODE RÉGLAGE, permet de valider la sélection affichée sur l’écran LCD.
6-3. MODE ÉTAT

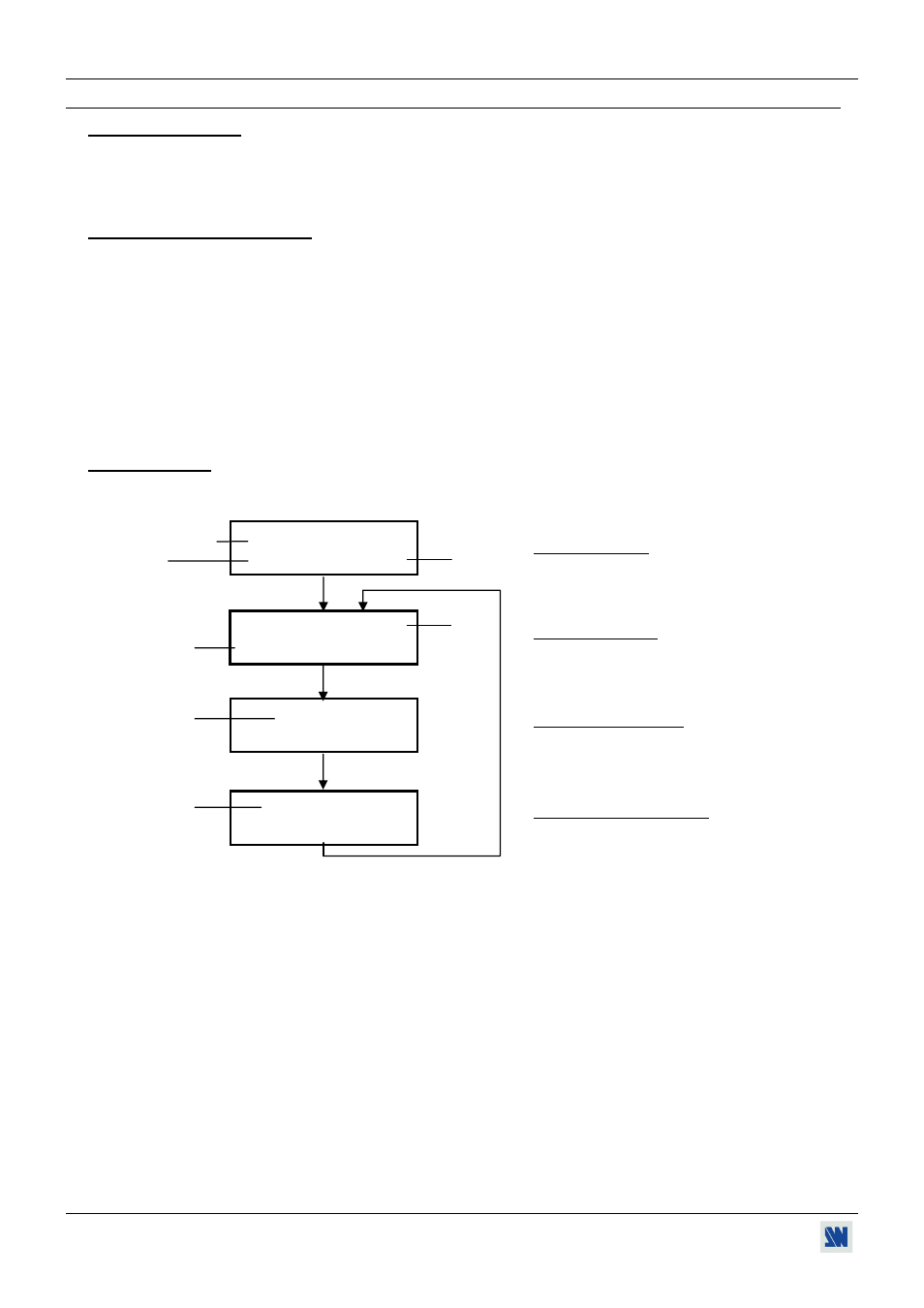

Lorsque que vous allumez l'appareil, l'écran LCD affiche le nom du produit et ses états comme ci-dessous:
c VERSION DU PRODUIT
d FORMAT DE SORTIE
e MODE DE SYNCHRONISATION
f ENTRÉE SÉLECTIONNÉE
g ENTRÉE PRÉ SÉLECTIONNÉE
OUTPUT XGA
internal rate
60Hz
REMOTE KEYPAD
RK8022 V_._
g
f
e
NOM DU PRODUIT
MODÈLE
PREVIEW = 5
SXGA 64K / 60Hz
MAIN = 3
XGA 40.6K / 60Hz
c
d
ÉTAT DU PRODUIT
ÉTAT DE LA SORTIE
ÉTAT DE LA SÉLECTION
ÉTAT DE LA PRÉSELECTION
