CENTRIX™ & EVENTIX™
PAGE 68

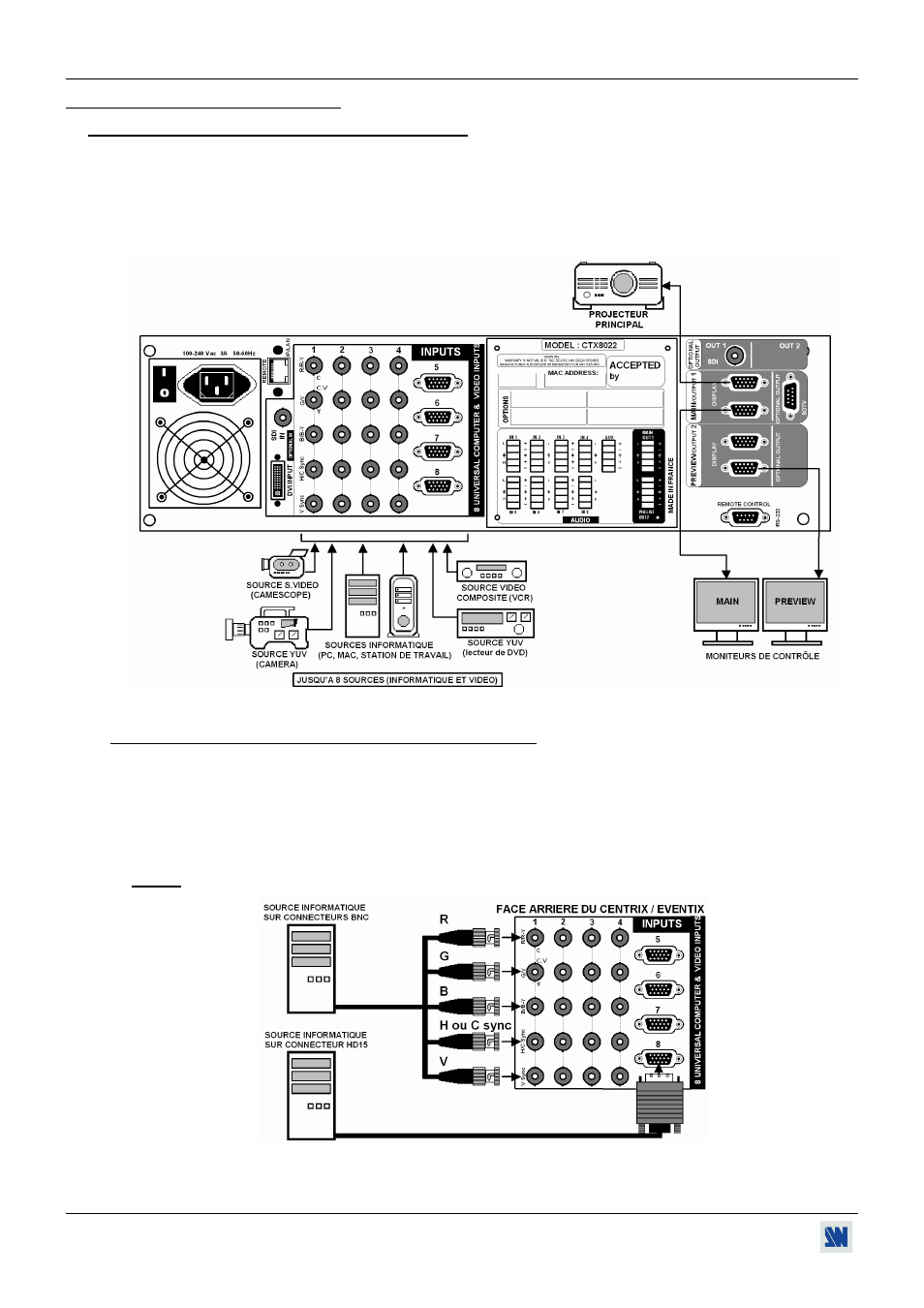

Chapitre 2 : RACCORDEMENTS
2-1. RACCORDEMENTS DU CENTRIX ™ / EVENTIX ™
c Eteignez tous les appareils avant d'effectuer les raccordements.
d Raccordez vos ordinateurs (PC, MAC...) et vos sources vidéo aux entrées (1 à 8) de l'appareil.
e Raccordez votre afficheur principal (projecteur data, écran plasma...) à la sortie MAIN.
f Raccordez vos moniteurs de contrôle aux sorties MAIN et PREVIEW.
g Raccordez le cordon secteur à l'embase d'alimentation de l'appareil et à une prise de courant secteur.
h Allumez le projecteur, les moniteurs de contrôle, l'appareil (interrupteur en face arrière) et toutes les sources.
Figure 41
2-1-1. ENTRÉES UNIVERSELLES INFORMATIQUE ET VIDÉO
Les entrées universelles peuvent accepter à la fois les sources INFORMATIQUE (signaux RGBHV, RGBS, et RGsB
(SOG)), les sources VIDÉO standard (signaux YUV (Component), RGBS et RGsB (SOG)), et les sources au format
HDTV (720p & 1080i).
c SOURCES INFORMATIQUE:
L'appareil accepte les signaux informatique (RGBHV, RGB/S, et RGsB) sur ses 8 entrées. Les entrées 1 à 4 sont
équipées de 5 connecteurs BNC femelle. Les entrées 5 à 8 sont équipées d'un connecteur HD15 femelle.
NOTE: Pour les signaux RGBS, raccordez le câble de la Synchro. au connecteur BNC H/C sync.
Figure 42
