95
Configuration des appareils raccordés
18�3 Définir le mesureur Solar-Log™ (Mesureur Solar-Log™ uniquement)
Dans cette version d'équipement, l'onglet supplémentaire Mesureur s'affiche sous Configuration | Appa-
reils | Définition .

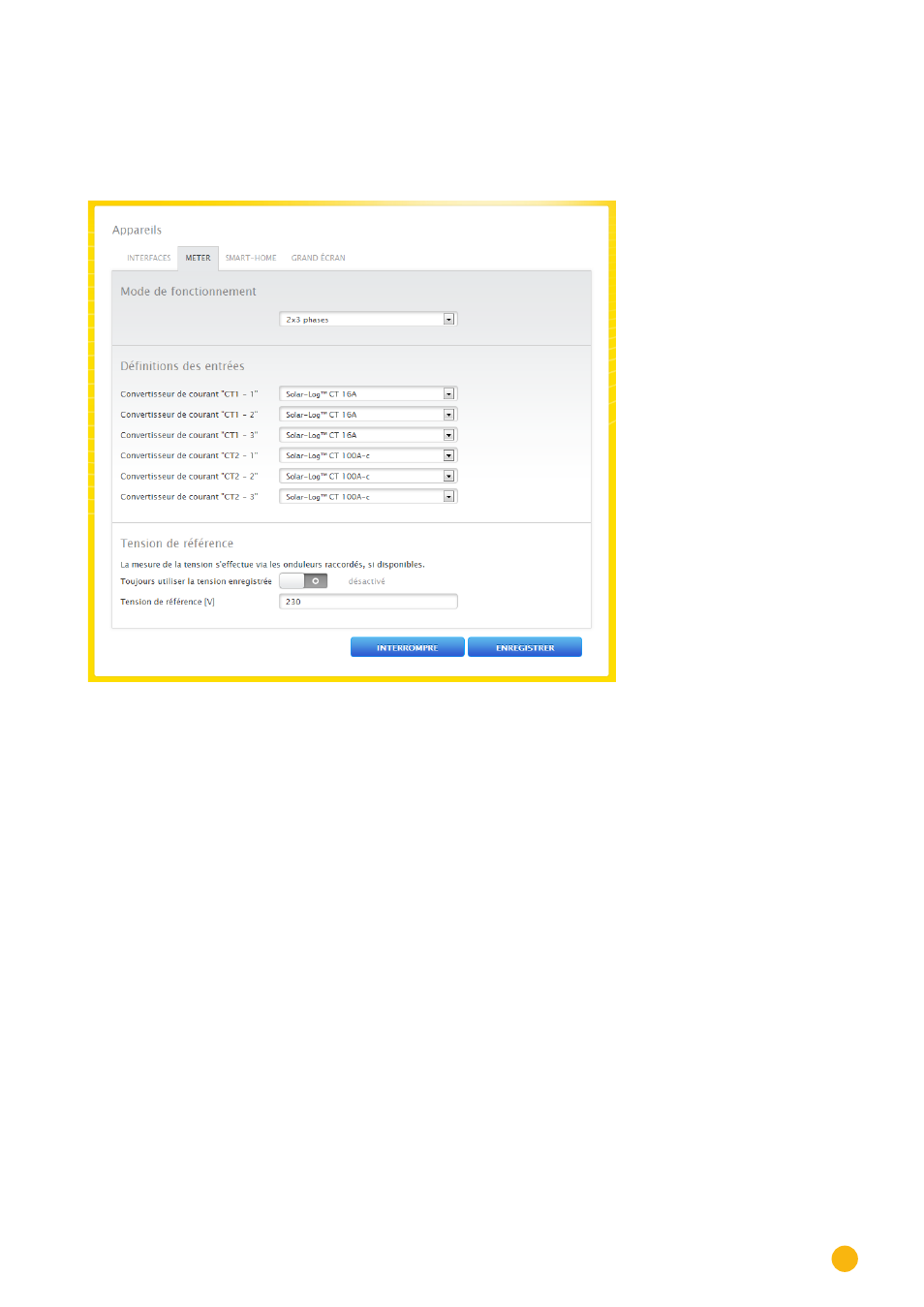

Fig. 48: Définition des appareils avec le Solar-Log™ Meter
Section Mode de fonctionnement :
•
Sélectionner le mode de fonctionnement souhaité
Les modes de fonctionnement indiqués se réfèrent aux différentes constellations de mesures possibles.
•
2x3 phases correspond à la saisie de deux consommateurs triphasés. Les six transducteurs sont
donc regroupés sur deux compteurs.
•
1x3 et 3x1 phases correspondent à la saisie d'un consommateur triphasé et de trois consommateurs
monophasés. Ici, les six transducteurs sont donc regroupés sur quatre compteurs.
•
6x1 phase correspond à la saisie de six consommateurs monophasés. Six compteurs sont affichés
dans ce mode.
•
Les autres modes s'utilisent pour d'autres constellations de mesures.
