Annexe
32�4�3 Variante avec 3 relais
Prescriptions
Signaux du récepteur centralisé
Niveau K1 K2 Puissance
1 Arrêt Arrêt 100 %
2 Marche Arrêt 60 %
3 Arrêt Marche 30 %
4 Marche Marche 0 %
Câblage
Fig

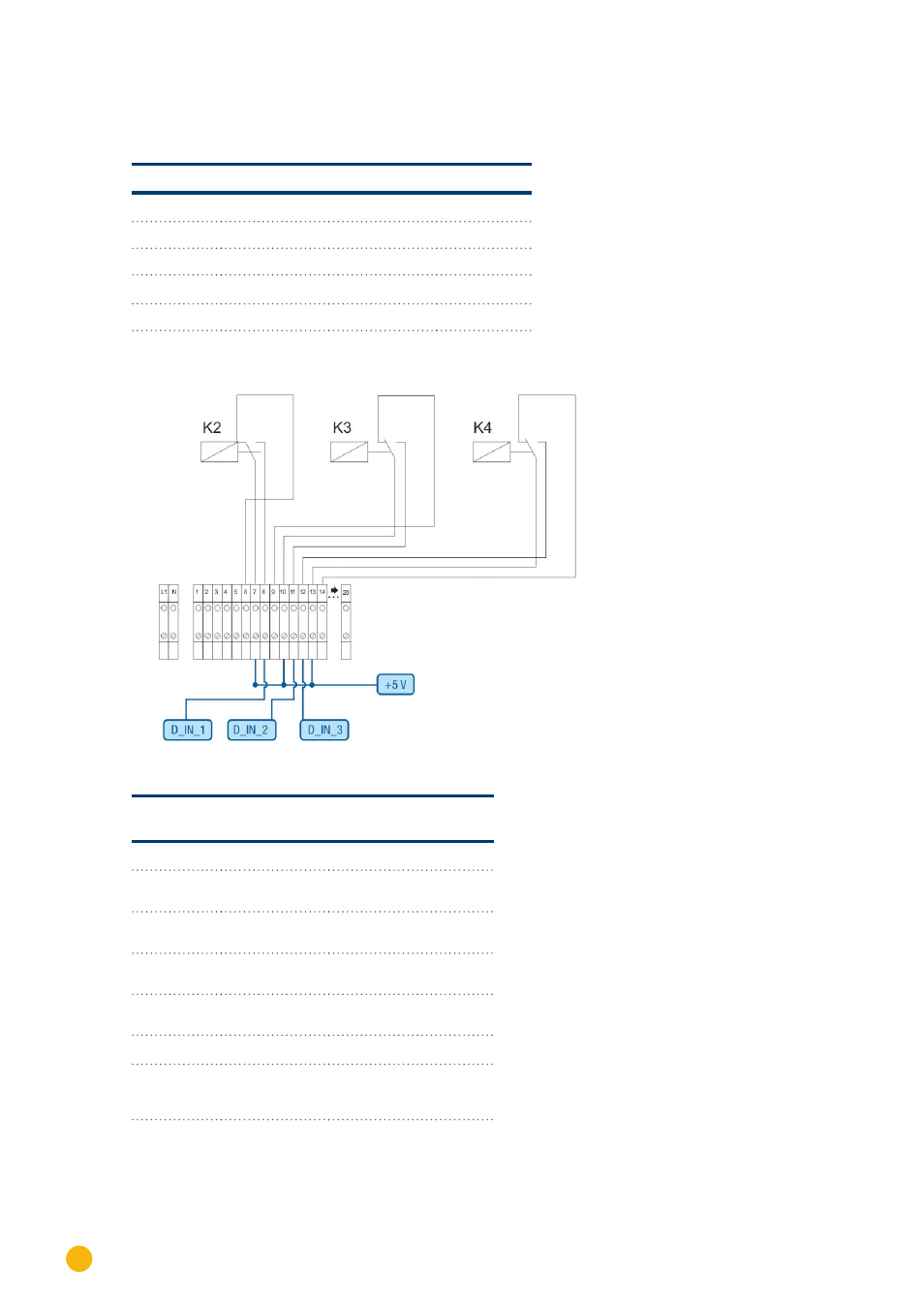

Fig. 89: Câblage récepteur centralisé avec 3 relais - 3ème exemple
Connexions PM+ connecteur pour borne plate
et récepteur centralisé
Affectation des broches Signification
1 +5 V Tension de commande
puissance active
2 D_IN_1 Niveau 2
60 %
3 D_IN_2 Niveau 3
30 %
4 D_IN_3 Niveau 4
0 %
5 D_IN_4 inutilisé
6 +5 V Tension de commande
puissance réactive (inu-
tilisé)
