Autres connexions
13 Autres connexions
13�1 Contact d'alarme (avec Solar-Log 1000 et 2000 uniquement)
Le Solar-Log 1000 et 2000 sont équipés d’un contact d’alarme qui se déclenche lorsque la liaison entre les
deux broches est interrompue.
Cette fonction peut être utilisée pour plusieurs applications :
•
Pour la protection contre le vol de modules ou d'onduleurs.
•
Pour le câblage au rail de montage ou aux modules, utiliser un câble fin résistant aux intempéries
qui se déchire en cas de sollicitation. La longueur de câble maximale est d’environ 500 m.
•
Contrôle des accès par contact de porte
•
Surveillance de disjoncteurs
•
Couplage avec alimentation électrique sans interruption UPS
Si le contact est interrompu, le Solar-Log™ peut lancer les actions suivantes :
•
Commuter les relais
•
Envoyer un courriel
•
Envoyer un SMS
•
Émettre un signal sonore
Sur le Solar-Log 2000, les actions de signalisation peuvent être définies dans l'espace Configuration |
Notifications | Alarme .
Raccordement
Le raccordement s’effectue via un connecteur pour borne plate tripolaire selon le schéma suivant :

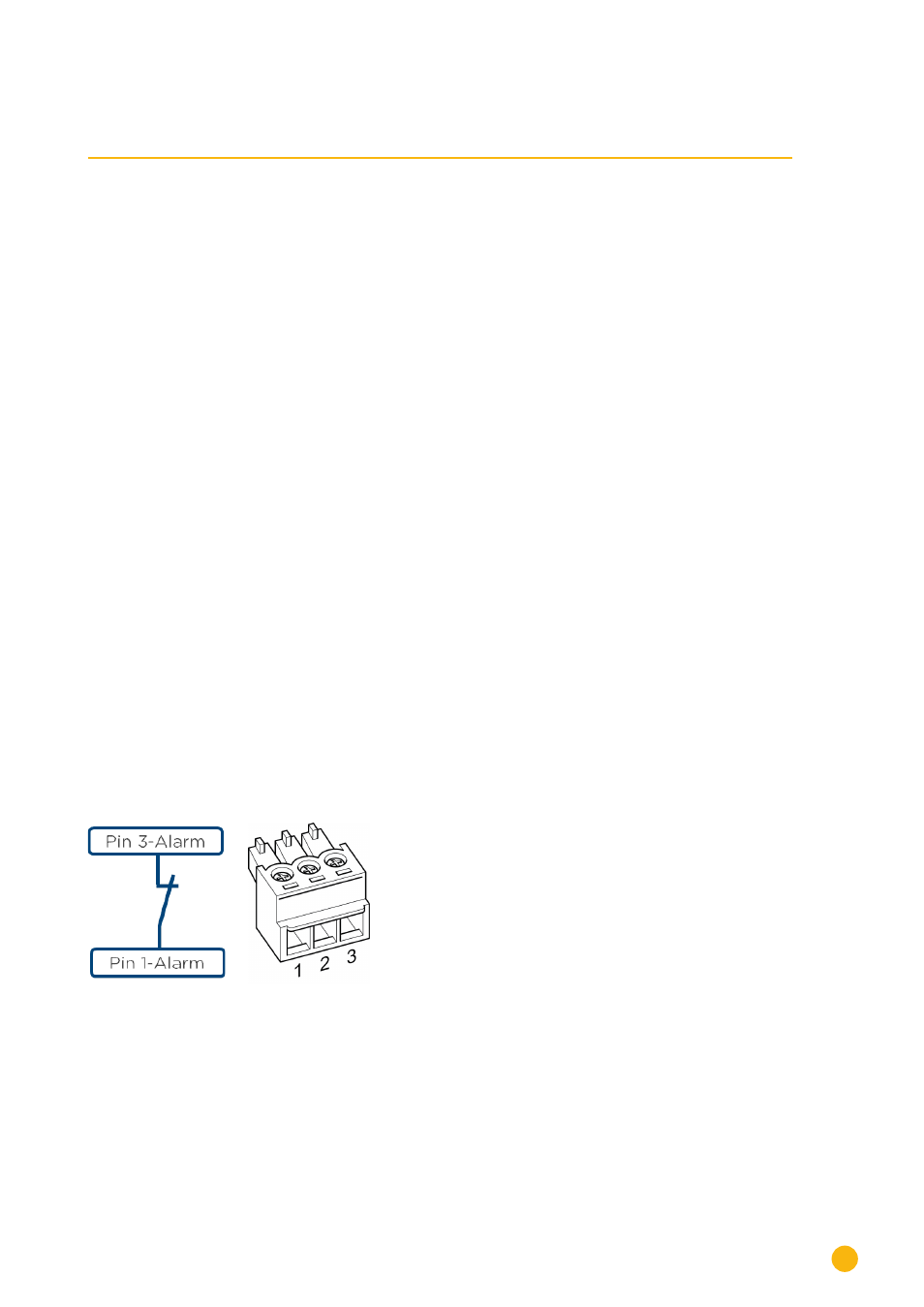

Fig. 36: Schéma de raccordement contact d'alarme
L'alarme se déclenche si cette connexion entre la broche 1 et la broche 3 est interrompue. L'action configu-
rée se déclenche.
