39
Affectation et câblage de raccordement
10�4 RS485/422 - C (seulement Solar-Log 2000)
Pour le raccordement d'onduleurs et/ou d'accessoires à l'interface RS485/422 C, il faut utiliser le connec-
teur pour borne plate fourni.

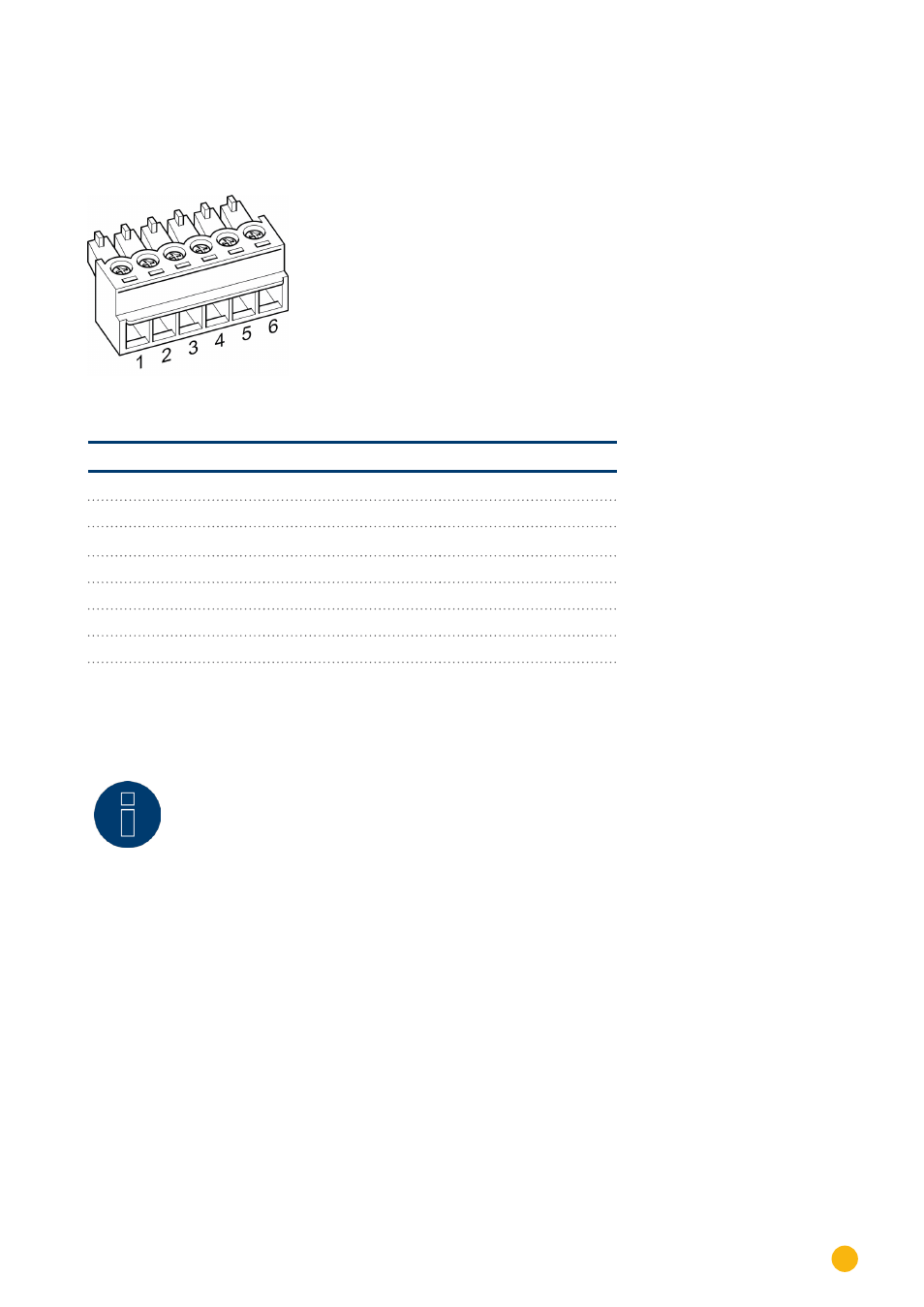

Fig. 23: Connecteur pour borne plate à 6 pôles
RS485/422 C
Broche RS485 RS422
1 Data + T/RX+
2 12 V 12 V
3 Masse Masse
4 Data - T/RX-
5 R/TX+
6 R/TX-
Re-
marque
Si des onduleurs utilisant une interface RS422 (par exemple Fronius, AEG, Riello) sont
reliés à cette interface,
aucun accessoire (capteur, compteur, écran, ...) ne peut être intégré dans ce bus.
