Affectation et câblage de raccordement
10�1 Remarques sur le câblage
Le câblage des onduleurs et des accessoires doit être effectué avec le plus grand soin. Un câblage défec-
tueux est la cause la plus fréquente d'erreur lors de la mise en service du Solar-Log™.
Par conséquent, nous conseillons :
•
un câblage avec un câble de grande qualité.
par exemple : LIYCY >=0,14 mm
2 ou Cat 5/7 SSTP,
•
Pour le câblage en extérieur, les prescriptions du fabricant en matière de résistance aux rayons UV
et de montage doivent être respectées.
•
Pour des parcours plus longs, une section plus importante est recommandée.
•
Utilisation d'embouts avec des conducteurs souples.
•
Tordre les paires de fils et le blindage.
•
Câblage de gauche à droite.
•
Câblage de clair à foncé.
Fig. 19: Câblage type au connecteur pour borne plate à 4 pôles
Fig. 20: Fig. Détail du connecteur pour borne plate avec embouts
10�2 RS485-A (uniquement Solar-Log 1000, 1200 et 2000)
Pour le raccordement d'onduleurs et/ou d'accessoires à l'interface RS485 - A, il faut utiliser le connecteur
pour borne plate fourni.

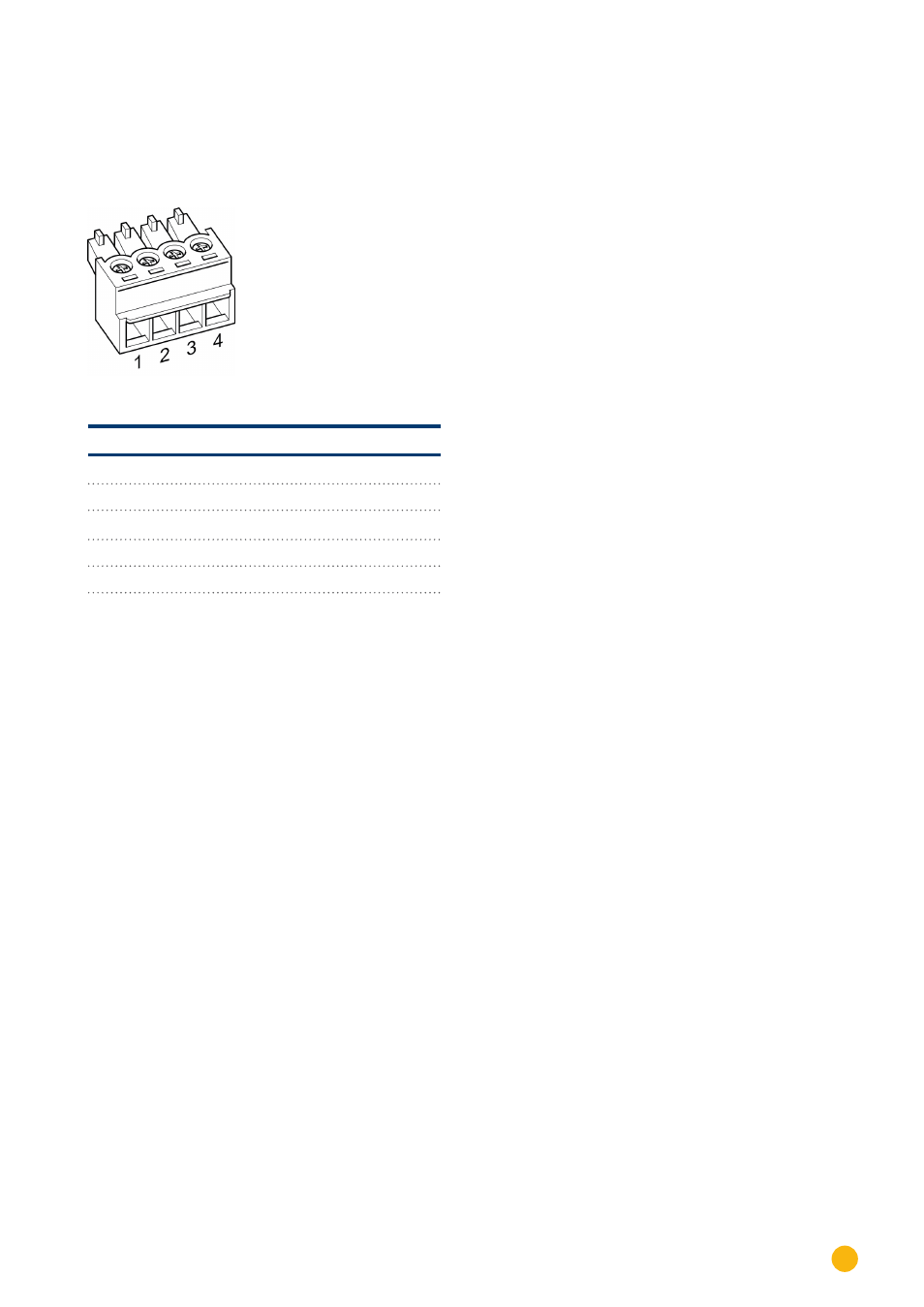

Fig. 21: Connecteur pour borne plate à 4 pôles
RS485 - A
Broche des broches
1 Data +
2 12 V
3 Masse
4 Data -
