42

Affectation et câblage de raccordement

10�6 PM+

Les appareils Solar-Log™ PM+ sont dotés d'une interface PM+ à 6 pôles sur la partie supérieure du Solar-

Log™.

Cette interface est conçue pour être reliée à des contacts sans potentiel de récepteurs de commande

centralisée ou d'installations de télécommande. 2 récepteurs de commande centralisée peuvent être rac-

cordés. Les commandes de l'exploitant du réseau peuvent ainsi être évalués pour le courant réactif et la

puissance réactive.

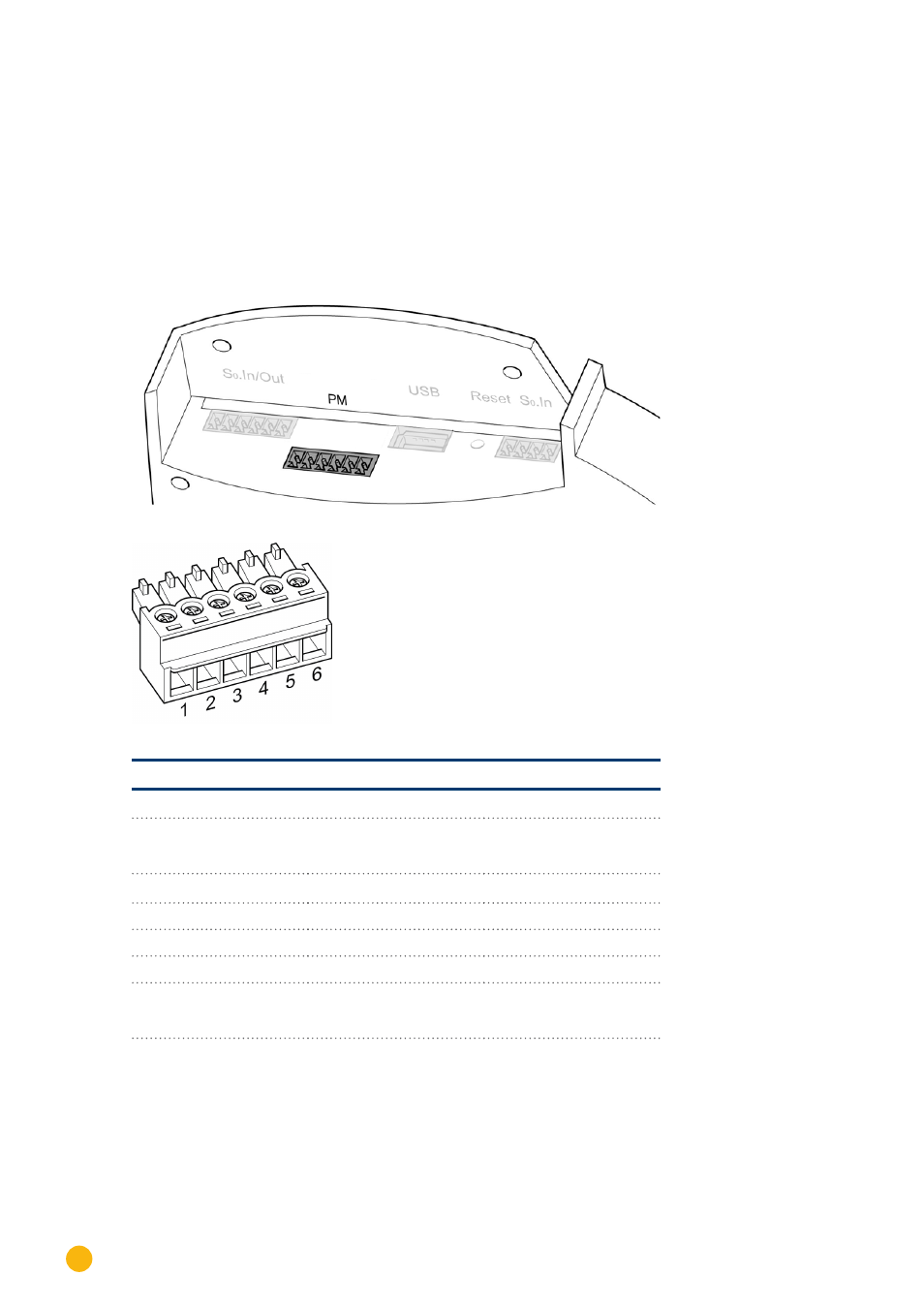

Fig. 26: Interface PM+ à 6 pôles

Fig. 27: Connecteur pour borne plate à 6 pôles

PM+

Broche

des broches

Description

1

+5 V

Tension de commande
pour la commande de puis-
sance réelle

2

D_IN_1

Entrée de commande 1

3

D_IN_2

Entrée de commande 2

4

D_IN_3

Entrée de commande 3

5

D_IN_4

Entrée de commande 4

6

+5 V

Tension de commande
pour la régulation de la
puissance réactive

Pour obtenir la plus grande flexibilité, les entrées D_IN_1 à D_IN_4 peuvent être associées à des valeurs

individuelles de puissance et de puissance réactive.

Pour plus de détails, consulter le chapitre 23.2 « Gestion du courant injecté » page 132.

Vous trouverez des exemples de raccordement pour récepteurs de commande centralisée dans l'annexe
