92

Configuration des appareils raccordés

Section RS485-B

L'interface RS485-B est une interface combinée à laquelle les onduleurs RS422 peuvent être également

raccordés.

Il faut configurer ici les composants raccordés à cette interface. Ces composants peuvent être :

Onduleurs/Autres

des compteurs de courant ou

des capteurs

Si un kit radio est utilisé dans ce bus, le commutateur du kit radio doit être activé.

Section RS485-C (Solar-Log 2000 seulement)

L'interface RS485-C est une interface combinée à laquelle les onduleurs RS422 peuvent être raccordés.

Il faut configurer ici les composants raccordés à cette interface. Ces composants peuvent être :

Onduleurs

des compteurs de courant ou

des capteurs

Si un kit radio est utilisé dans ce bus, le commutateur du kit radio doit être activé.

Section réseau

Si un onduleur est raccordé au Solar-Log™ via réseau/LAN, sélectionner ici la marque d'onduleur corres-

pondante.

Section CAN (Solar-Log 1000 et 2000 uniquement)

Si un onduleur est raccordé au Solar-Log™ via bus CAN, sélectionner ici la marque d'onduleur correspon-

dante.

Procédure à suivre

Définir

les

appareils

raccordés aux interfaces respectives

ENREGISTRER

les paramètres

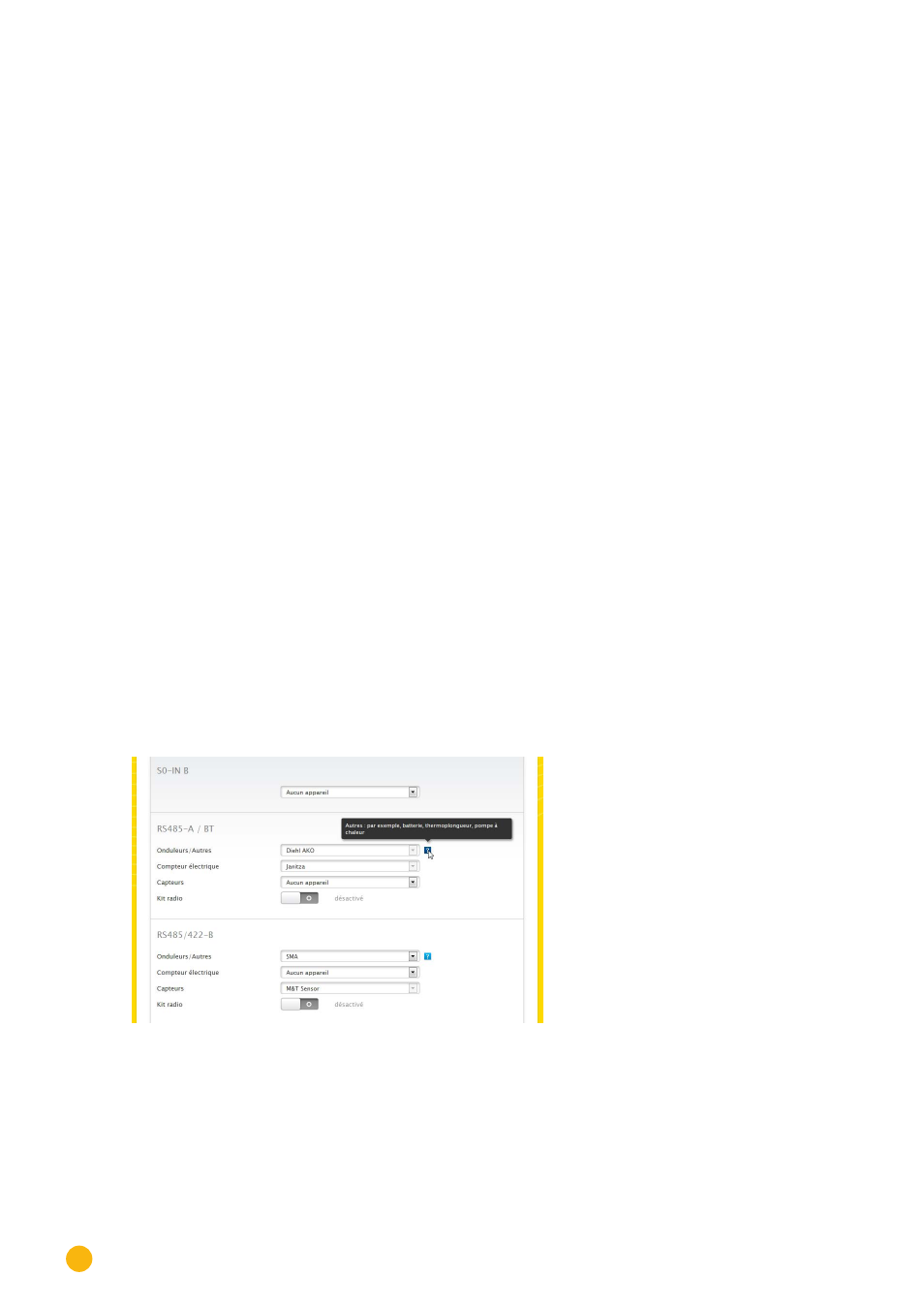

Fig. 47: Exemple de définition d'appareil avec texte d'aide affiché

Dans cet exemple, les onduleurs suivants sont raccordés :

RS485-A : 1 onduleur Diehl Ako

RS485 A : 1 compteur électrique Janitza

RS485 B : 1 onduleur SMA

RS485 B : 1 M&T Sensor
