38

Affectation et câblage de raccordement

10�3 RS485/422 - B

Pour le raccordement d'onduleurs et/ou d'accessoires à l'interface RS485/422 - B, il faut utiliser le connec-

teur pour borne plate fourni.

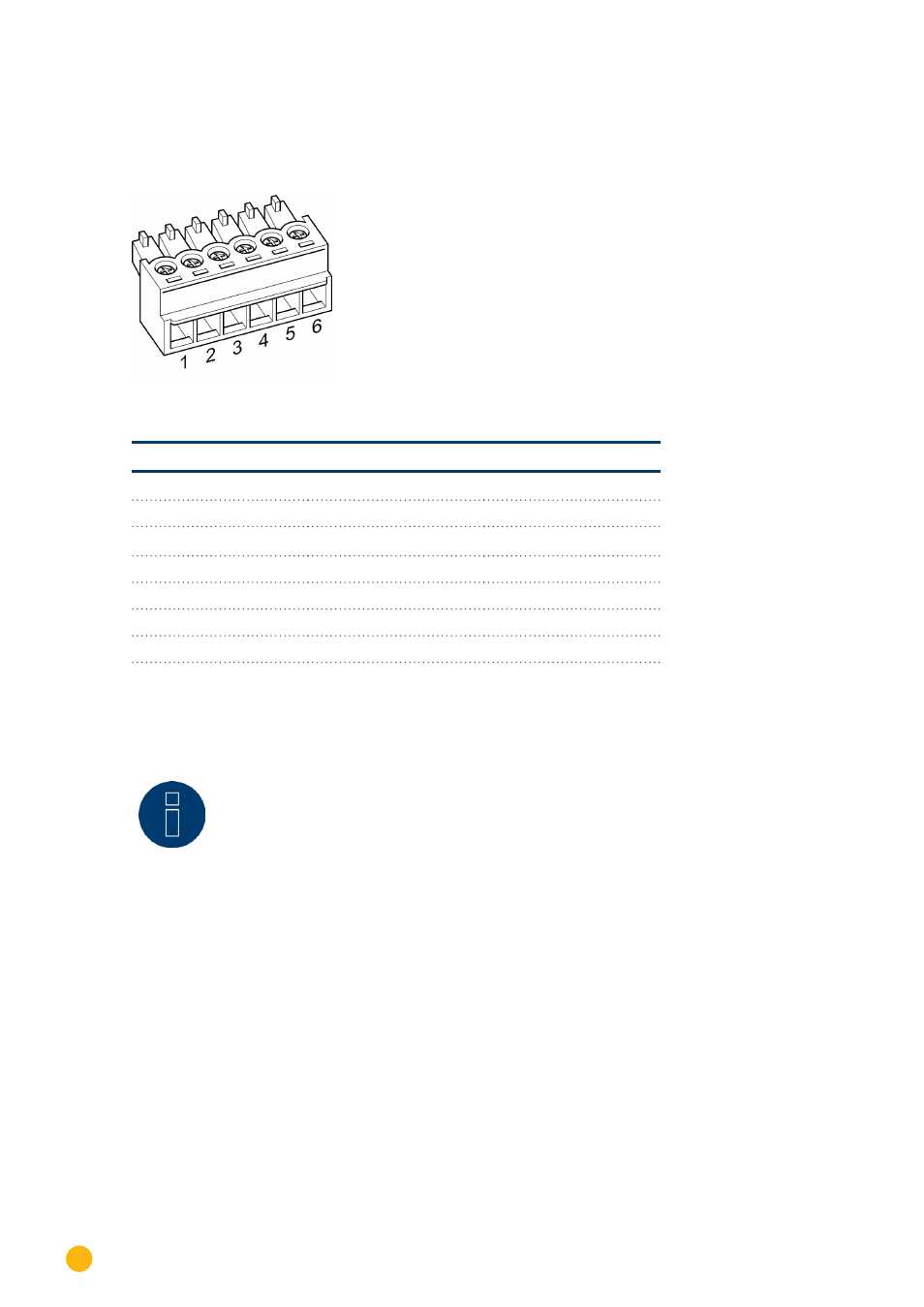

Fig. 22: Connecteur pour borne plate à 6 pôles

RS485/422 - B

Broche

RS485

RS422

1

Data +

T/RX+

2

12 V

12 V

3

Masse

Masse

4

Data -

T/RX-

5

R/TX+

6

R/TX-

Re-

marque

Si des onduleurs utilisant une interface RS422 (par exemple Fronius, AEG, Riello) sont

reliés à cette interface, aucun accessoire (capteur, compteur, écran, ...) ne peut être inté-

gré dans ce bus.
