Connexions d'appareils
Connexions partie inférieure

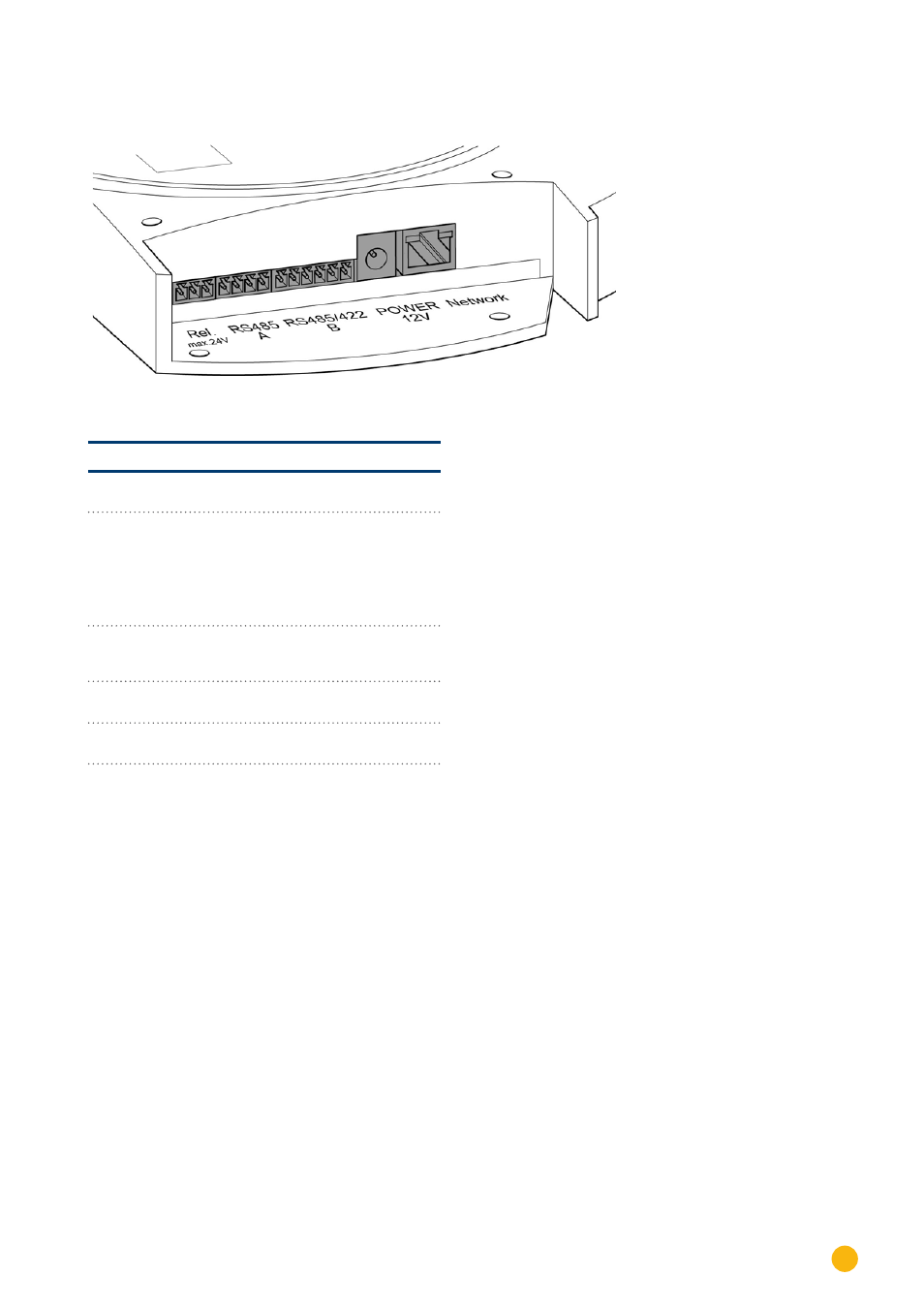

Fig. 11: Connexions Solar-Log 1200 - partie inférieure
Solar-Log 1200
Relais Relais avec contact inver-
seur
RS485 - A Interface RS485, à 4 pôles :
Raccordement aux ondu-
leurs et/ou accessoires,
(inactif en cas d’utilisation
de l’interface Bluetooth en
option)
RS485/422 - B Interface RS485, à 6 pôles :
Connexion pour onduleurs
et accessoires adaptés.
Alimentation 12 V Tension continue 12 volts
en entrée
Réseau Interface réseau Ethernet,
10/100 Mbits
