Autres connexions

13�2 Relais (uniquement Solar-Log 1000, 1200 et 2000)

Le Solar-Log™ est doté d'un relais de commande sans potentiel, qui peut être commuté dans les cas sui-

vants :

contact d'alarme s'étant déclenché

réduction de puissance réelle

pour l'optimisation de la consommation personnelle

Le relais supporte 24 VCC et 5 A maximum.

Un consommateur de 230 V doit être commuté via un relais de charge supplémentaire.

Raccordement

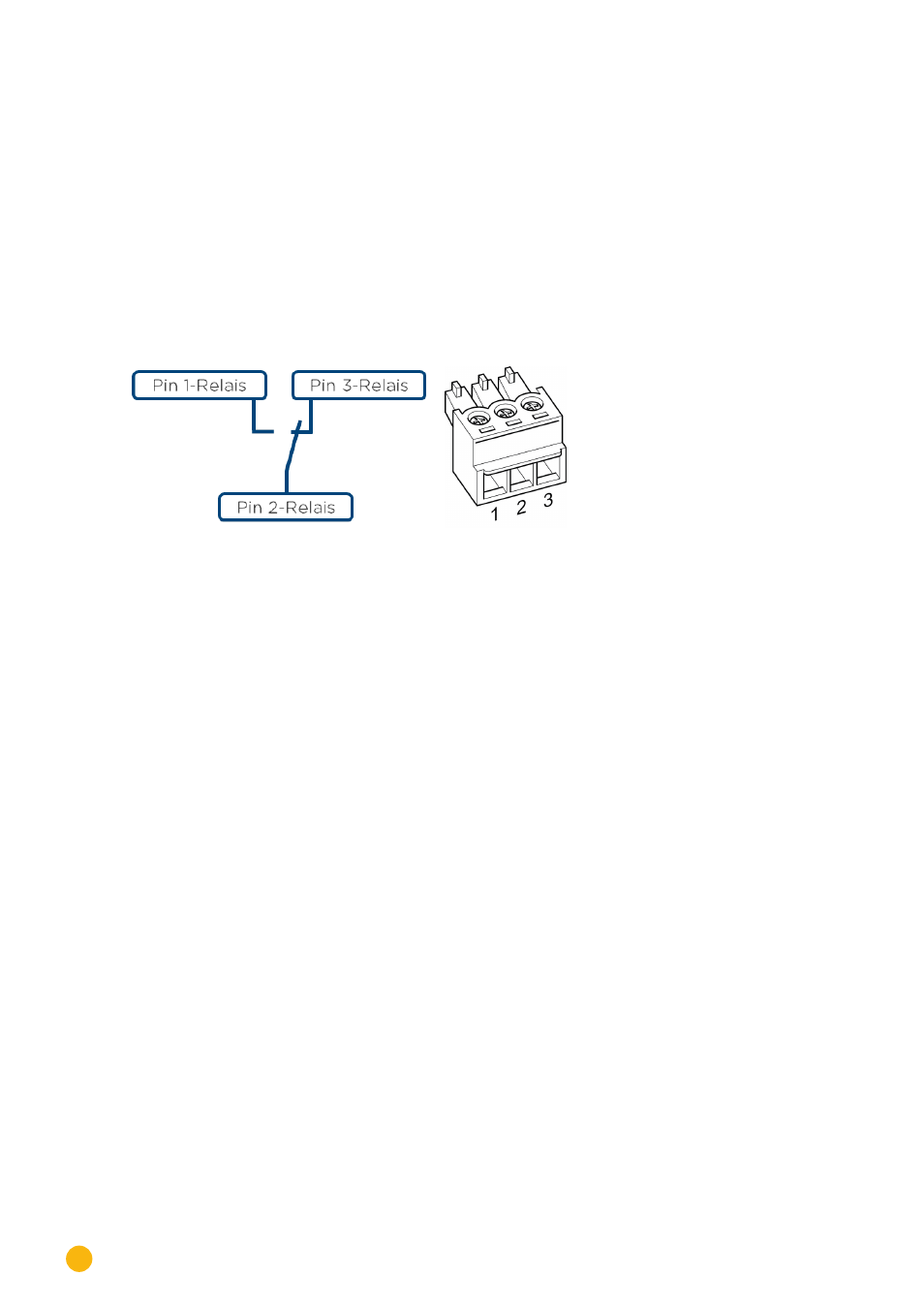

Fig. 37: Schéma de raccordement des relais

Câblage

Le câblage s’effectue à l'aide du connecteur de raccordement tripolaire fourni ;

Les broches 1 et 2 sont habituellement utilisées.

À l’état d’arrêt :

les broches 1-2 sont ouvertes

les broches 2-3 sont fermées

À l’état de marche (alarme/erreur/réduction de puissance activées)

les broches 1-2 sont fermées

les broches 2-3 sont ouvertes.

13�3 USB

Les Solar-Log™ 300, 1000, 1200 et 2000 ont un raccordement USB. Ce raccordement convient unique-

ment pour les clés USB, pas pour la connexion au PC.

Re-

marque

Lorsqu'une clé USB est enfichée, le Solar-Log™ effectue automatiquement pendant la

nuit une sauvegarde des données sur la clé USB dans le répertoire /Backup. 10 fichiers

de sauvegarde maximum sont enregistrés dans le répertoire Backup. Les fichiers de sau-

vegarde antérieurs sont automatiquement éliminés.

La sauvegarde des données est enregistrée sous le nom de fichier suivant dans le répertoire /Backup de la

clé USB :

solarlog_backup_YYMMDD.dat
YYMMDD correspond à année, mois et jour - à 2 chiffres respectivement
140312 correspond donc au 12.03.2014
