Affectation et câblage de raccordement
10�5 S0
Les Solar-Log 300, 1200 et 2000 disposent des interfaces S0 suivantes :
•
S0-IN B et
•
interface combinée S0_OUT_IN (S0-IN A et S0-OUT)
10�5�1 S0-IN B
L'interface S0-IN est une interface hardware pour la saisie de mesures par des compteurs d'énergie. Pour
le raccordement au Solar-Log™, utiliser le connecteur pour borne plate fourni.

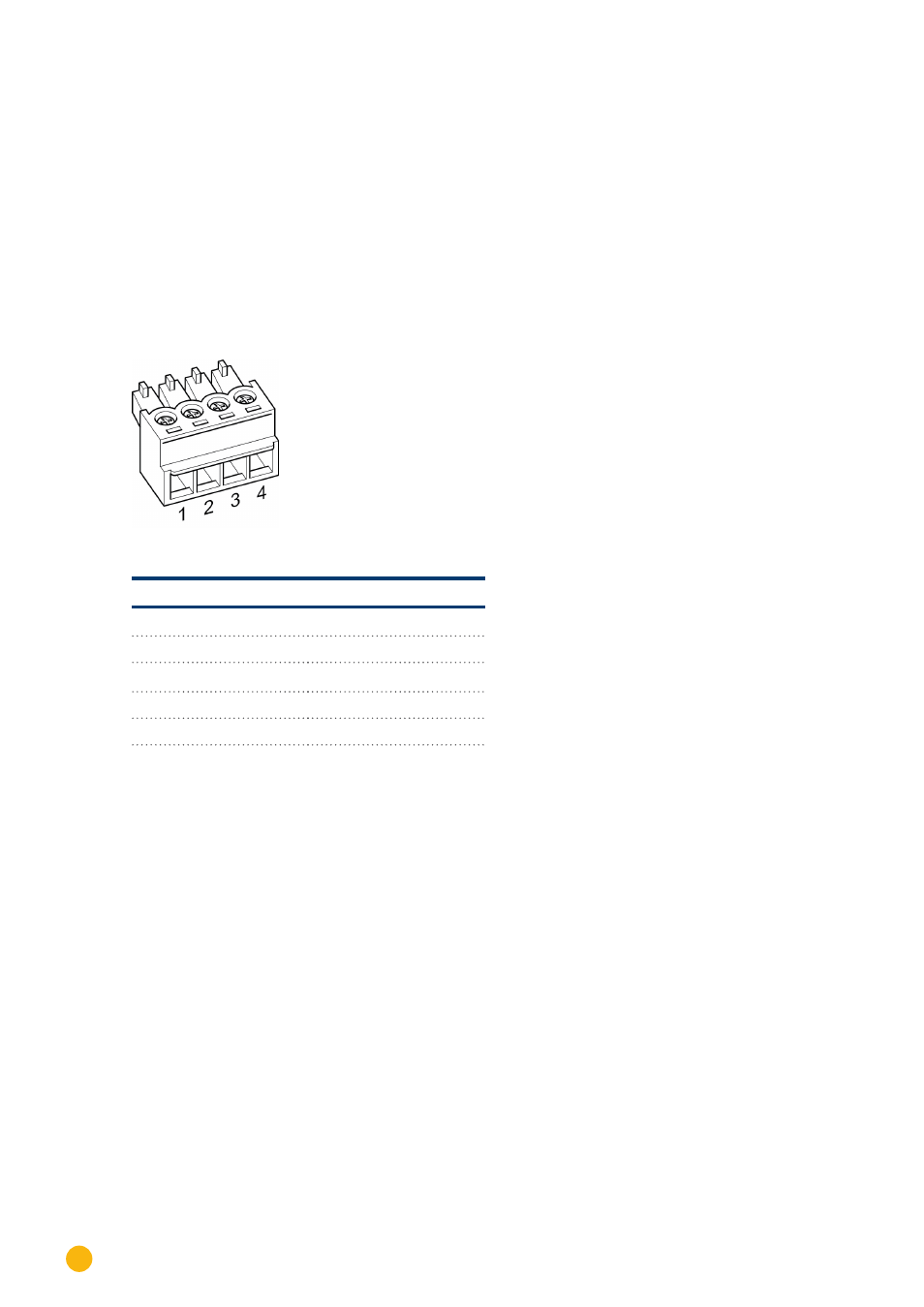

Fig. 24: Connecteur pour borne plate à 4 pôles
S0-IN A
Broche des broches
1 S0 + sortie 27 mA
2 S0 - entrée 27 mA max
3 Contact de mesure
4 Masse
Les consignes d'installation pour les compteurs externes se trouvent également dans le chapitre« 12.5
Compteurs électriques externes » page 54.
