229

Annexe

Connexions PM+ connecteur pour borne plate

et récepteur centralisé

Affectation des broches

Signification

1

+5 V

Tension de commande
puissance active

2

D_IN_1

Niveau 1
100 %

3

D_IN_2

Niveau 2
60 %

4

D_IN_3

Niveau 3
30 %

5

D_IN_4

Niveau 4
0 %

6

+5 V

Tension de commande
puissance réactive (inu-
tilisé)

Configuration dans le menu du navigateur

Réduction de puissance active commandée à distance dans le menu

Configuration | Fonctions spéciales |

Gestion du courant injecté| Puissance active

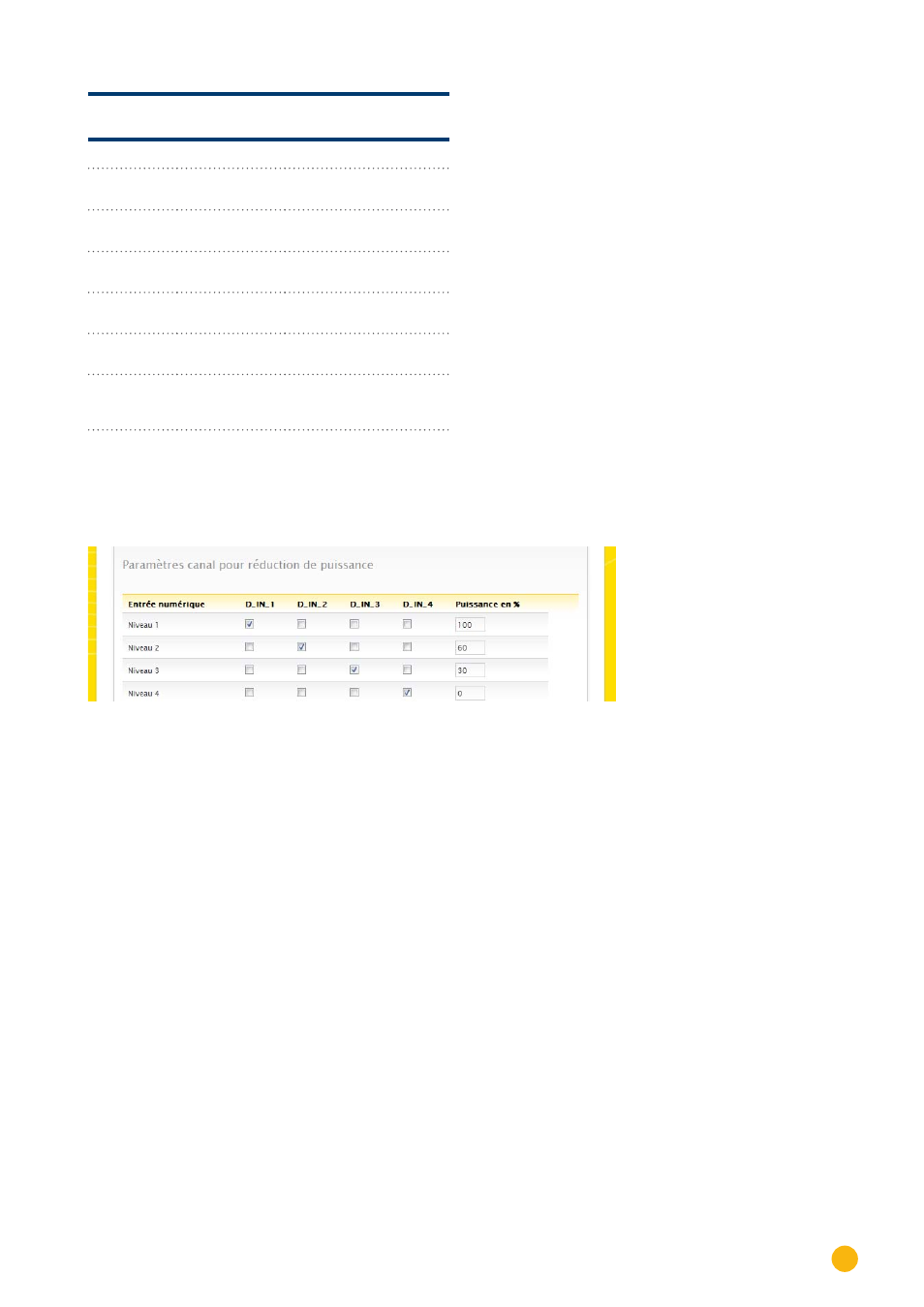

Fig. 92: Paramètres des canaux réduction de la puissance active - 4ème exemple
