31
Raccordements optionnels
Re-
marque
Il est recommandé de contrôler et de nettoyer les cartes SIM une fois par an.
Les points de contact de cartes SIM peuvent se corroder à cause de l'humidité et
doivent donc être également nettoyés régulièrement même en cas de fonctionne-
ment parfait.
9�2 Avec mesureur Solar-Log™ (Solar-Log 300 et 1200)
En version avec le mesureur Solar-Log™, le Solar-Log™ est doté d'une interface pour la connexion de six
transformateurs de courant. Cette interface optionnelle de mesureur permet de mesurer les différents
consommateurs et les unités de production (compteurs de production).

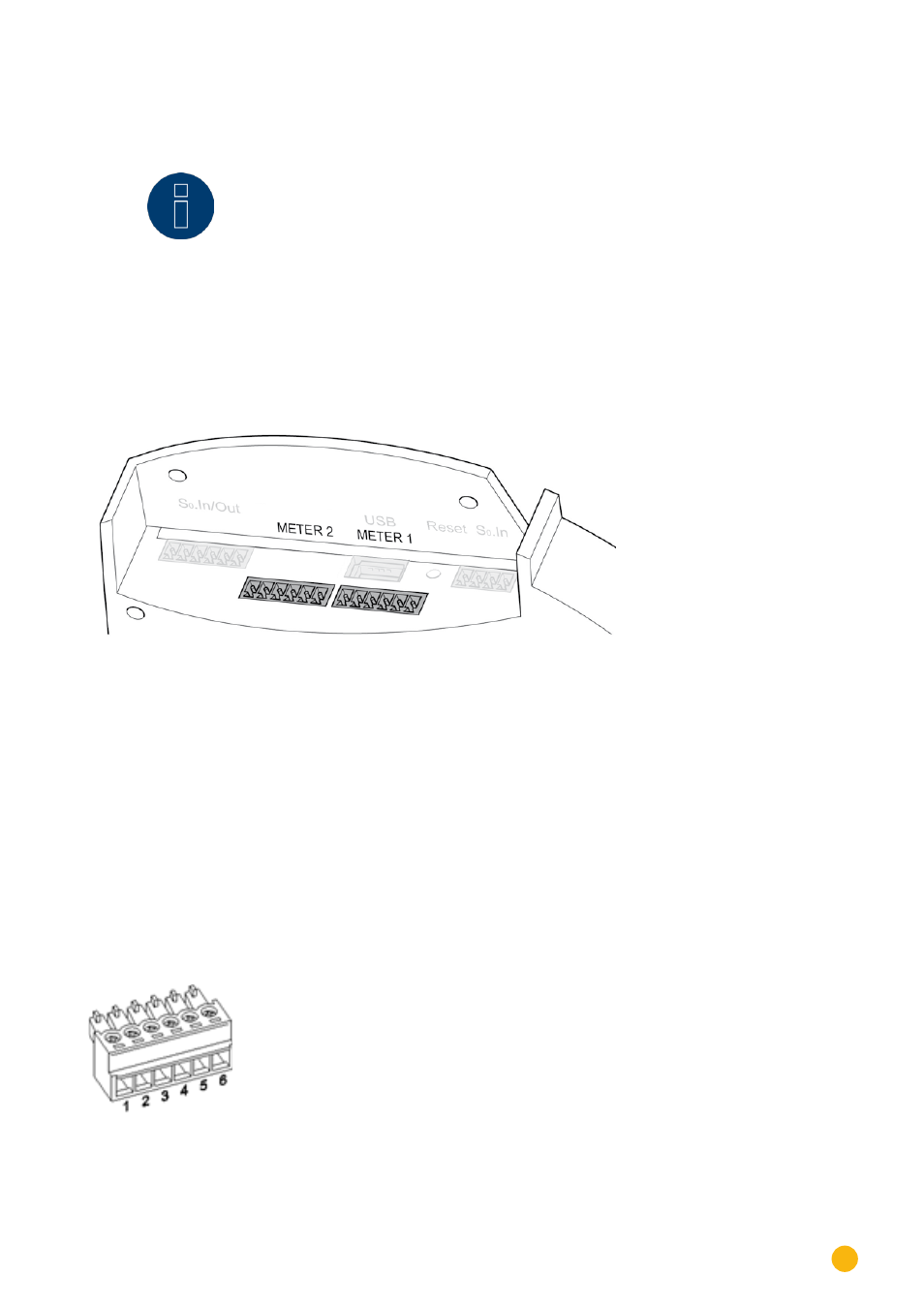

Fig. 16: Connexions pour transformateur de courant (compteur Solar-Log™)
Ces transformateurs de courant (CT) peuvent saisir le flux de courant (courant alternatif) en présence de
consommateurs monophasés ou triphasés dans plusieurs constellations. La puissance est calculée à l'aide
d'une tension de référence enregistrée ou calculée par le Solar-Log™.
Constellations :
•
2x3 phases
•
1x3 phases + 3x1 phase
•
6x1 phase
•
3x2 phases
•
2x2 phases + 2x1 phase
•
1x2 phases + 4x1 phase
Les transformateurs de courant doivent être raccordés avec le côté secondaire à l'interface du mesureur.
Fig. 17: Deux connecteurs de borne plate à six pôles pour interface Meter
