34
Raccordements optionnels
Transformateurs de courant de Solare Datensysteme GmbH
Solare-Datensysteme propose des transformateurs de courant/CT adaptés au mesureur Solar-Log™ :
Transducteur de détection de courant
Nom Description Réf� :
Solar-Log™ CT 16 A Mesure de courant 16 A, transformateur : 16
A/200 mA
255639
Solar-Log™ CT 100 A-c Mesure de courant 100 A, transformateur : 100
A/200 mA
transformateur fermé
255640
Solar-Log™ CT 100 A-o Mesure de courant 100 A, transformateur : 100
A/200 mA
transformateur ouvert (mécanisme pliable)
255638
9�3 Solar-Log™ PM+

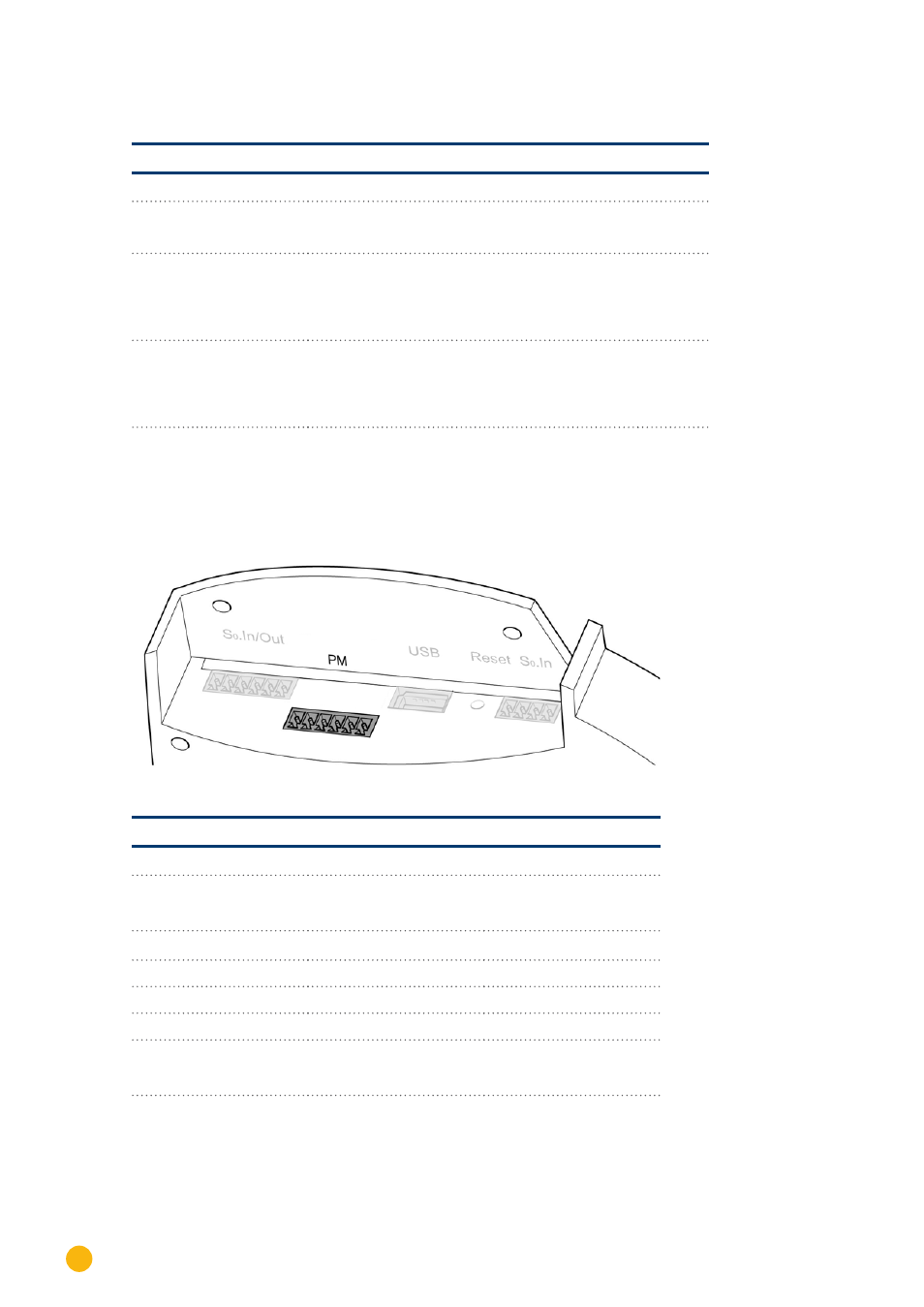

Fig. 18: Interface PM+ à six pôles
PM+
Broche des broches Description
1 +5 V Tension de commande
pour la commande de puis-
sance réelle
2 D_IN_1 Entrée de commande 1
3 D_IN_2 Entrée de commande 2
4 D_IN_3 Entrée de commande 3
5 D_IN_4 Entrée de commande 4
6 +5 V Tension de commande
pour la régulation de la
puissance réactive
