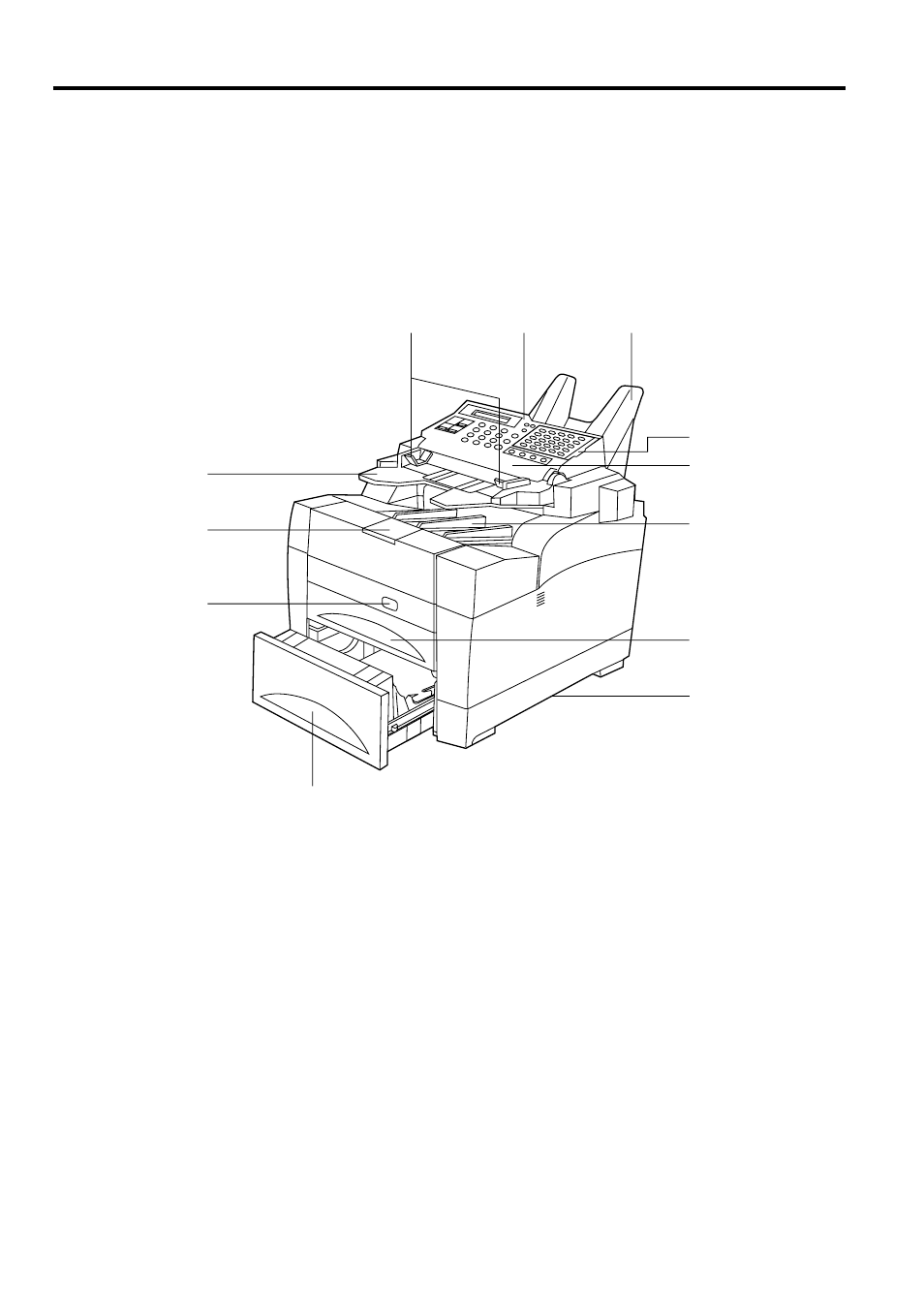

Nom des pièces
(1) Corps principal
2-2
Télécopie (De base)
1 Panneau de commande…Utiliser pour faire fonctionner le télécopieur.
2 Table de document…Placer les documents devant être transmis ou les originaux devant être copiés sur la table de document.
3 Guides de document…Régler ces guides selon la largeur des documents et originaux.
4 Capot du chargeur automatique de document…Ouvrir ce capot lorsqu’un document ou original est coincé.
5 Bouton d’ouverture du carter…Presser pour ouvrir le télécopieur.
6 Plateau d’éjection de document…Après leur éjection, les documents et originaux sont empilés sur ce plateau.
7 Table d’éjection de papier…Après leur éjection, les télécopies reçues et les copies sont empilées sur cette table.
8 Rallonge de la table d’éjection de papier…Déplier cette rallonge lors de la réception de télécopies ou de la copie.
9 Cassette de papier…Un maximum de 500 feuilles de papier ordinaire (75 g/m 2 - 80 g/m 2 ) peuvent être placées ensemble.
0 Volet…Soulever ou abaisser ce volet pour avoir accès au numéro de touche unique désiré.
! Unité recto-verso…Ouvrir cette unité lorsqu’un bourrage de papier a lieu dans la cassette de papier durant l’impression de télécopies
recto-verso (impression sur les deux faces du papier) ou de copies recto-verso (à deux faces).
1 3
2
0
4
7
!
%
8
5
9
6
(Vue avant)
