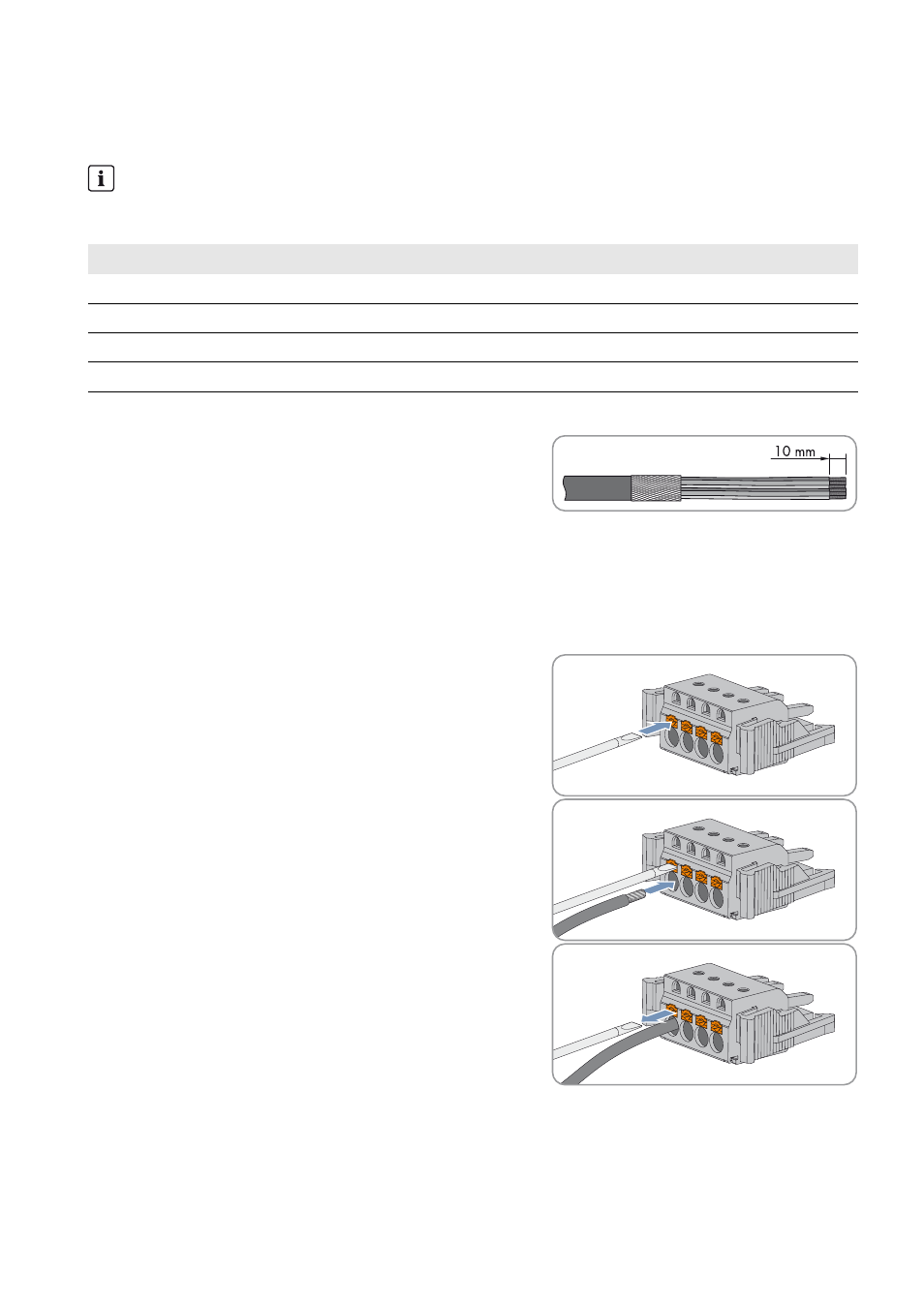

Raccordement des câbles de communication aux connecteurs
Affectation des broches du connecteur
Procédure :
1. Dénudez les conducteurs isolés des câbles de communication sur
10 mm.
2. Retirez les connecteurs des raccordements client -X712 et -X713.
3. Raccordez les conducteurs isolés des câbles de communication à la barrette de connexion des connecteurs
conformément au schéma électrique. Les conducteurs isolés pour l’alimentation en tension doivent être des paires
torsadées.
• Maintenez le poussoir enfoncé.
• Introduisez le conducteur isolé.
• Relâchez le poussoir.
• Assurez-vous que les conducteurs isolés sont bien en place.
4. Raccourcissez tous les conducteurs isolés restants jusqu’à la gaine du câble.
Alimentation en tension des appareils Sunny String-Monitor
Pour réduire au minimum les chutes de tension entre les appareils Sunny String-Monitor, chaque broche de
l’alimentation en tension doit être occupée par une paire de conducteurs.
Broche Affectation
1 GND_EXT
2 RS485L
3 RS485H
4 +60V_EXT
