4 Description du produit
4.1 Sunny String-Monitor
Le Sunny String-Monitor est un boîtier de raccordement pour le générateur photovoltaïque, auquel il est possible de
raccorder plusieurs strings en parallèle. Le Sunny String-Monitor surveille les courants d’entrée des strings, reconnaît les
défaillances et contribue ainsi à minimiser les pertes de puissance et de rendement.
Les courants de string sont surveillés par le circuit imprimé de mesure String-Monitor Unit (SMU) qui se trouve dans le
Sunny String-Monitor.
Les fusibles string équipant le Sunny String-Monitor protègent les panneaux photovoltaïques des strings contre les
courants de retour.

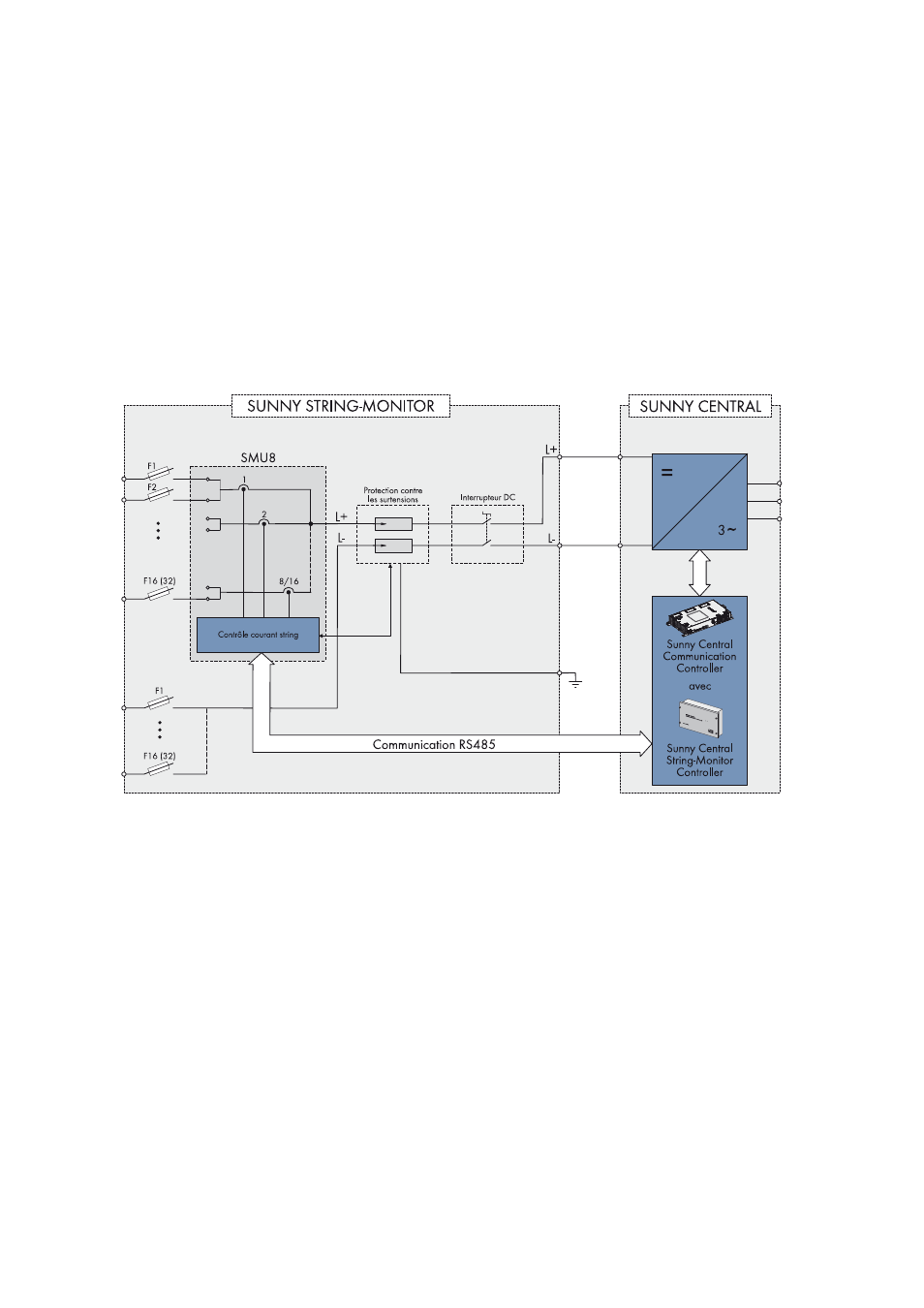

Schéma fonctionnel du Sunny String-Monitor SSM8-21-BS/SSM16-21-BS
Figure 3 : Schéma fonctionnel du Sunny String-Monitor SSM8-21-BS/SSM16-21-BS
