6 Raccordement électrique SMA Solar Technology AG
30 SSMxx-21-IA-BS-JP-fr-20 Instructions d’installation
6.5.3 Raccordement des câbles DC principaux aux bornes
Les bornes sont disponibles en accessoires.
Montage des bornes sur la barre omnibus

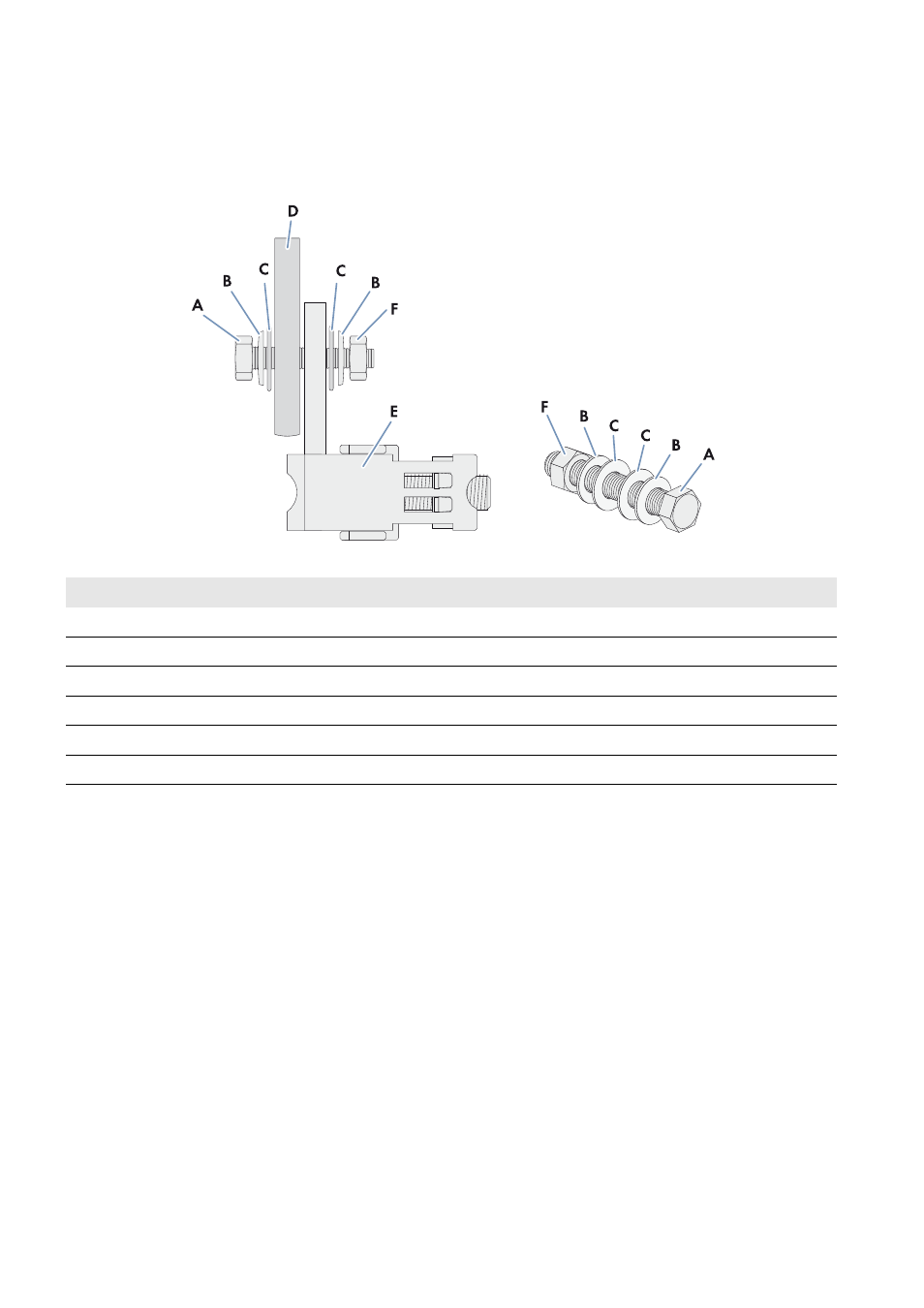

Figure 13 : Raccordement des bornes aux barres omnibus
Matériel supplémentaire requis :
☐ Produit nettoyant à l’éthanol
☐ Chiffon propre
Procédure :
1. Nettoyez les surfaces de contact de la barre omnibus et de la borne à l’aide d’un chiffon propre et d’un produit à
base d’éthanol et ne les touchez plus une fois le nettoyage terminé.
2. Montez les bornes sur la barre omnibus (couple de serrage : 60 Nm). Utilisez uniquement les vis, les rondelles et
les écrous fournis à cet effet, et veillez à ce que les têtes de vis pointent toujours vers l’arrière.
Raccordement des câbles en cuivre aux bornes
1. Dénudez les câbles DC principaux sur 35 mm.
2. Raccordez les câbles DC principaux aux bornes :
• Dévissez la tige filetée à l’aide d’une clé pour vis à six pans creux.
• Introduisez les câbles DC principaux par en dessous dans la borne. Respectez la bonne polarité.
• Vissez la tige filetée (couple de serrage : 32 Nm).
3. Assurez-vous que les câbles DC principaux sont bien fixés.
Position Désignation
A Vis M12
B Rondelle de serrage
C Rondelle extralarge
D Barre en cuivre étamée
E Borne
F Écrou M12
