SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSMxx-21-IA-BS-JP-fr-20 27
6.3.2 SSM8-21-BS-JP/SSM16-21-BS-JP
L’équipement du Sunny String-Monitor dépend du modèle que vous avez commandé. L’équipement maximal du
Sunny String-Monitor est représenté dans les graphiques récapitulatifs.

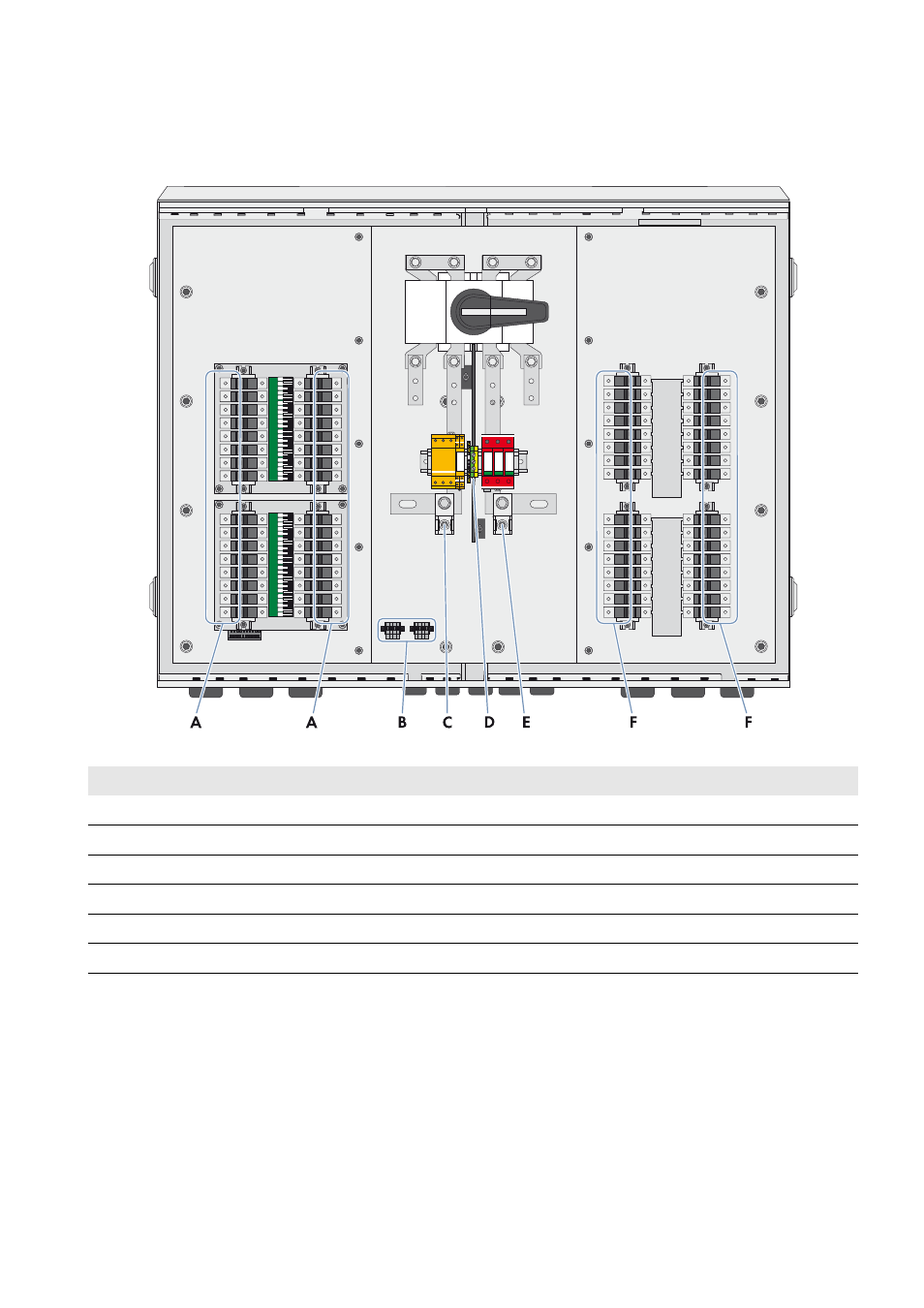

Figure 11 : Raccordements (exemple : SSM16-21-BS-JP)
6.4 Raccordement des câbles string
SMA Solar Technology AG recommande d’utiliser des embouts de câblage pour le raccordement des câbles string aux
porte-fusibles.
Exigences en matière de câbles :
☐ Un câble PV1-F doit être présent.
☐ Section du câble string pour le raccordement d’un câble string aux porte-fusibles : 0,75 mm
2
à 16 mm
2
Position Désignation
A Raccordements des câbles string, pôle positif
B Raccordement des câbles de communication
C Raccordement du câble DC principal, pôle positif
D Raccordement du câble de mise à la terre
E Raccordement du câble DC principal, pôle négatif
F Raccordements des câbles string, pôle négatif
