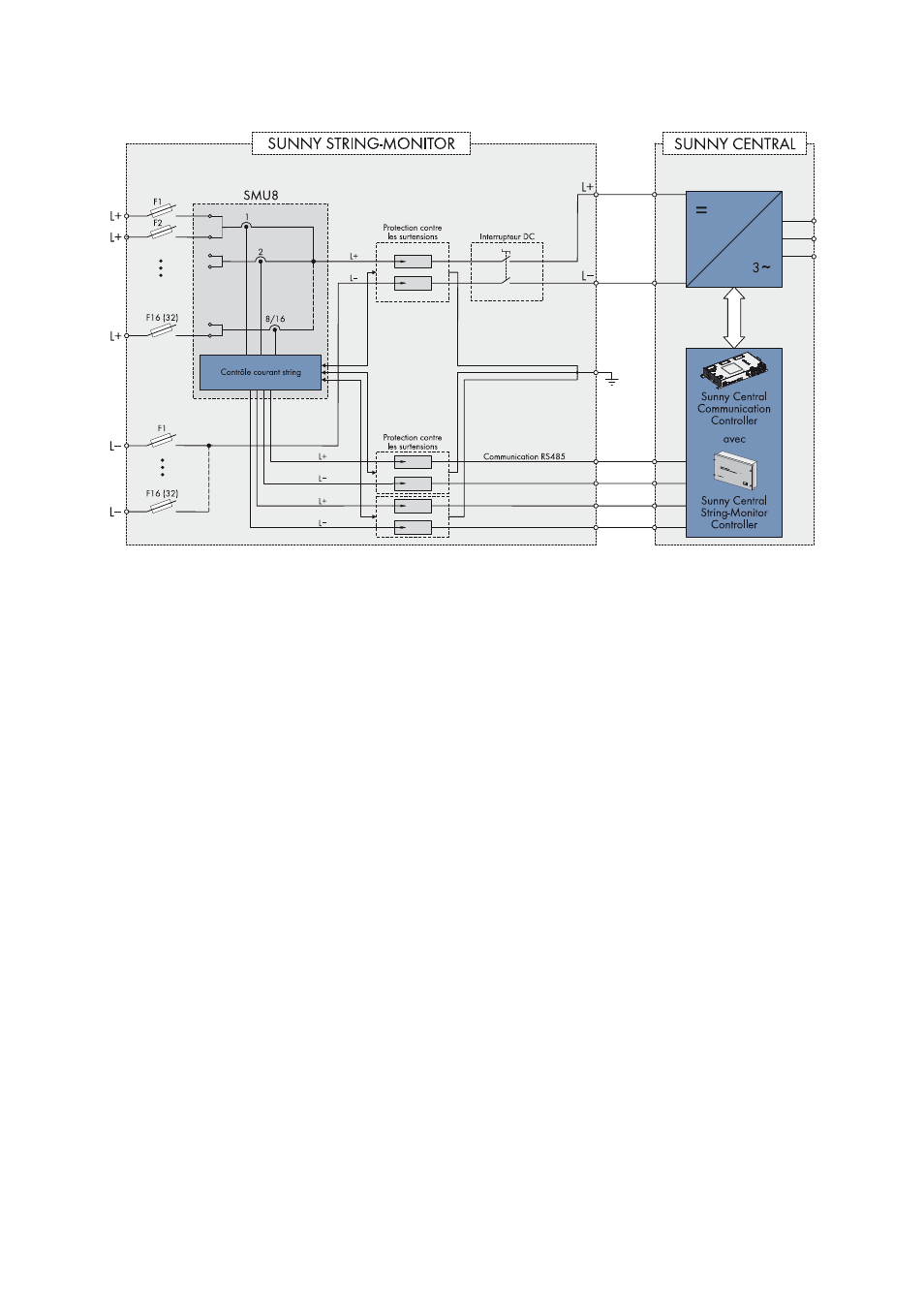

Schéma fonctionnel du Sunny String-Monitor SSM8-21-BS-JP/SSM16-21-BS-JP
Figure 4 : Schéma fonctionnel du Sunny String-Monitor SSM8-21-BS-JP/SSM16-21-BS-JP
4.2 Surveillance du courant des strings
La surveillance du courant des strings est assurée par le circuit imprimé de mesure String-Monitor Unit. La
String-Monitor Unit mesure les courants de string et calcule en continu les valeurs moyennes des courants de string. Les
courants de string sont comparés aux valeurs moyennes. Lorsqu’un courant de string dépasse la valeur moyenne de la
tolérance réglée, l’avertissement 380 SMU s’affiche.
Avec les onduleurs centraux, vous pouvez régler les paramètres de surveillance des courants de string et lire les valeurs
moyennes via l’interface utilisateur (voir les instructions d’emploi des onduleurs centraux concernés).
Le paramétrage permet de détecter le dysfonctionnement total d’un string. La moindre augmentation des courants de
string est détectée de manière fiable sur plusieurs intervalles d’interrogation, et elle est différenciée des variations de
courant habituelles du générateur photovoltaïque.
Les points suivants sont décrits ci-dessous :
• Conditions requises pour l’activation de la surveillance du courant des strings
• Intervalles de transmission des données
• Paramètres importants pour la sensibilité de la surveillance du courant des strings
Conditions requises pour l’activation de la surveillance du courant des strings
☐ La puissance DC P
DC
du générateur photovoltaïque dépasse 5 % de la puissance nominale AC P
AC nom
du
Sunny Central.
P
DC
> 0,05 * P
AC nom
☐ La valeur moyenne du courant de string de chaque groupe I
M string
est supérieure ou égale à 0,5 A.
I
M string
≥ 0,5 A
Somme d’erreurs
La somme d’erreurs est une valeur indiquant la sensibilité de la surveillance du courant des strings. La somme d’erreurs
peut être réglée via le temps de déclenchement et la tolérance, et se calcule à l’aide de la formule suivante :
