SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSMxx-21-IA-BS-JP-fr-20 25
Insertion des câbles dans la plaque passe-câble
SMA Solar Technology AG recommande d’utiliser une décharge de traction supplémentaire pour les câbles string.
Procédure :
1. Perforez les membranes correspondantes.
2. Insérez les câbles string dans les membranes.
3. Sectionnez les câbles string.
Insertion des câbles dans les presse-étoupes avec les anneaux de joint sécables
Introduisez chaque câble dans le presse-étoupe en procédant comme suit.
Procédure :
1. Retirez le bouchon d’étanchéité du presse-étoupe.
2. Adaptez le bouchon d’étanchéité au diamètre du câble à insérer. Pour ce faire, découpez le nombre d’anneaux de
joint dont vous avez besoin et retirez-les du centre du bouchon d’étanchéité.

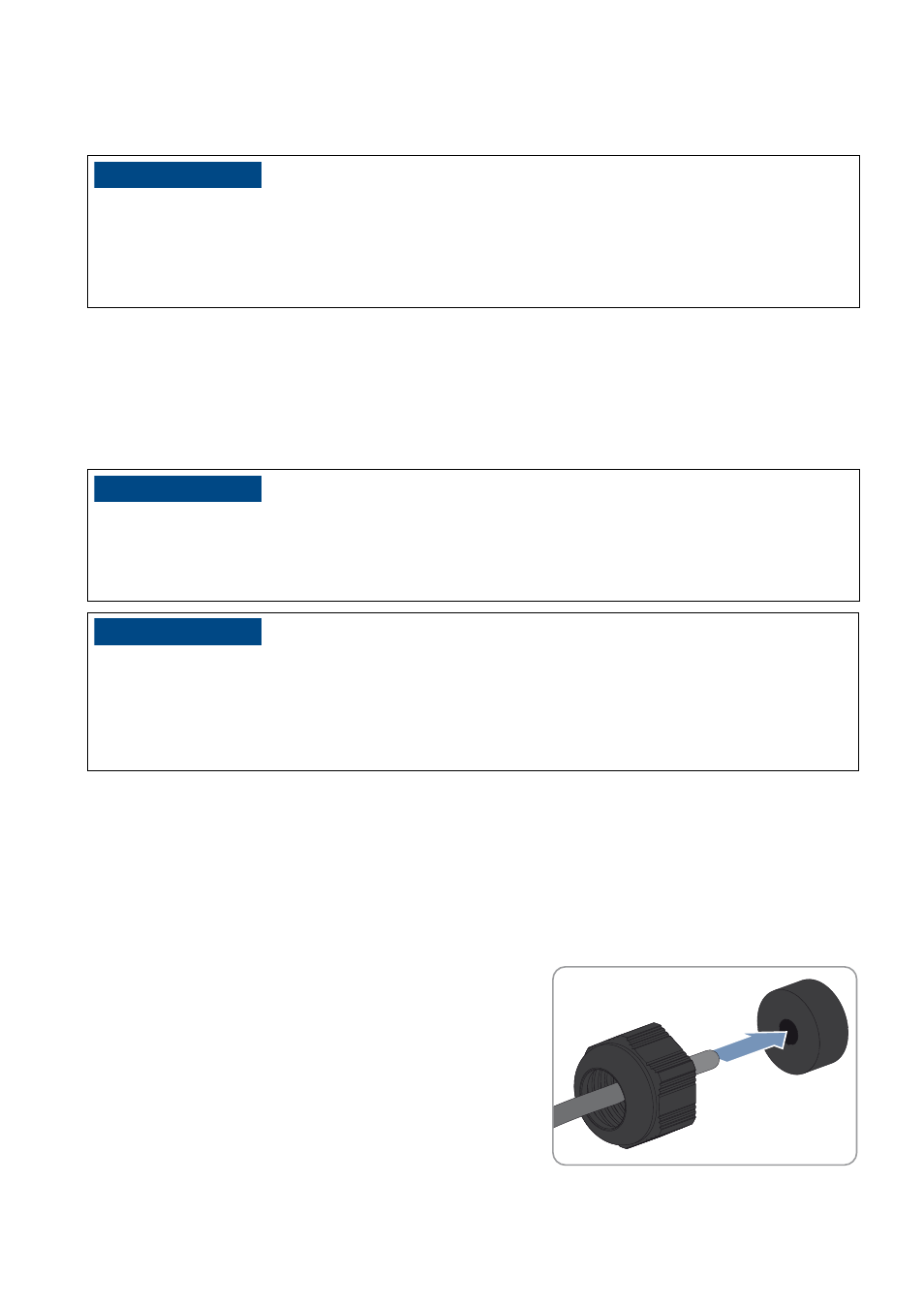

3. Faites passer le câble à travers l’écrou-raccord du presse-étoupe. Veillez à ce que le filetage de l’écrou-raccord soit
orienté vers le haut.
4. Faites passer le câble à travers le bouchon d’étanchéité.
136%&/$&
Endommagement du Sunny String-Monitor dû à la pénétration d’humidité
Des trous inutiles dans les membranes de la plaque passe-câble peuvent laisser pénétrer l’humidité dans le
Sunny String-Monitor.
• Dans la plaque passe-câble, perforez uniquement le nombre de membranes nécessaire à l’insertion du nombre de
câbles requis.
136%&/$&
Endommagement du Sunny String-Monitor dû à la pénétration d’humidité
Des presse-étoupes non étanches peuvent laisser pénétrer l’humidité dans le Sunny String-Monitor.
• Dans le bouchon d’étanchéité des presse-étoupes avec anneaux de joint sécables, ne retirez que le nombre
d’anneaux de joint correspondant au diamètre du câble.
136%&/$&
Endommagement du presse-étoupe pour câbles DC principaux en raison de câbles mal insérés
Les câbles DC principaux doivent être insérés droit dans le presse-étoupe. La charge transversale du presse-étoupe
appliquée par des câbles insérés de biais peut endommager le presse-étoupe et la plaque de base du
Sunny String-Monitor.
• Assurez-vous que les câbles DC principaux sont insérés droit dans le presse-étoupe.
