SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSMxx-21-IA-BS-JP-fr-20 33

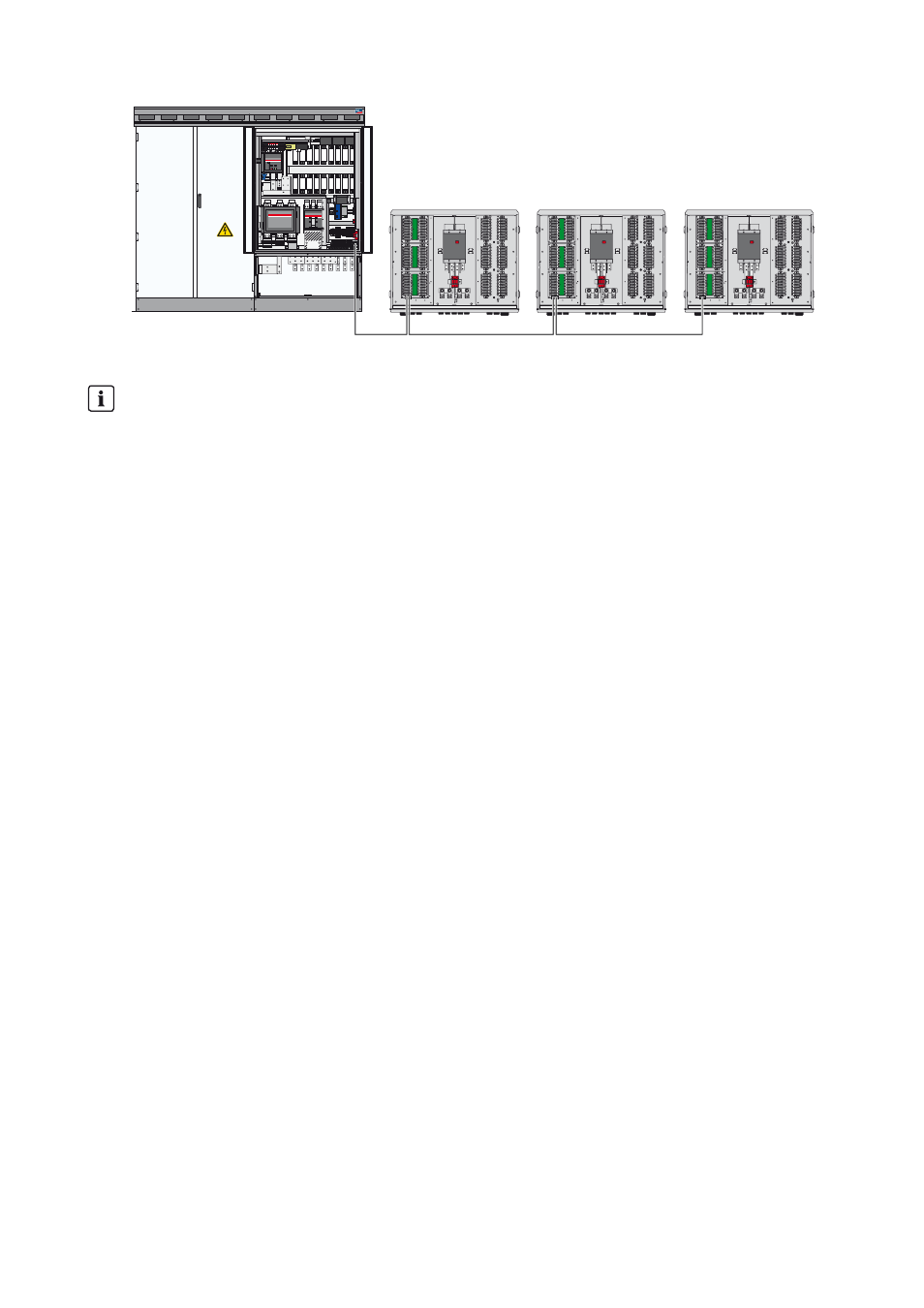

Figure 14 : Raccordement des appareils Sunny String-Monitor au bus de communication RS485 (exemple)
Les câbles de communication doivent être raccordés au circuit imprimé de mesure le plus bas au moyen d’un connecteur.
Procédure :
Pour raccorder les câbles de communication au Sunny String-Monitor, procédez aux opérations suivantes en respectant
l’ordre indiqué. Les sections suivantes présentent le déroulement exact des étapes.
• Préparation des câbles de communication
• Raccordement des câbles de communication au connecteur
• Raccordement du connecteur à la String-Monitor Unit
Préparation des câbles de communication
Condition requise :
☐ Les câbles de communication doivent être introduits dans le Sunny String-Monitor à travers les presse-étoupes (voir
chapitre 6.2 « Insertion des câbles dans l’armoire de distribution », page 24).
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Un embout de câblage pour une section de câble de 6 mm
2
Procédure :
1. Ôtez la gaine des câbles de communication sur 100 mm.
2. Détressez le blindage des câbles de communication.
3. Placez le blindage de câble détressé sur un côté de chacun des câbles de communication et torsadez-le.
4. Si vous raccordez deux câbles de communication, torsadez leur blindage entre eux.
5. Raccourcissez le blindage du câble torsadé sur 20 mm.
6. Placez les embouts de câblage sur le blindage de câble torsadé et sertissez-les avec le câble.
Nombre limité des appareils String-Monitor Unit par concentrateur Ethernet
En raison de l’alimentation en tension des circuits imprimés de mesure via les câbles de communication, le nombre
des appareils String-Monitor Unit raccordé est limité.
• Raccordez au maximum dix appareils String-Monitor Unit par concentrateur Ethernet.
Les différents appareils Sunny String-Monitor possèdent un nombre variable de String-Monitor Unit :
• Sunny String-Monitor SSM8-21 : un appareil String-Monitor Unit
• Sunny String-Monitor SSM16-21 : deux appareils String-Monitor Unit
