SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSMxx-21-IA-BS-JP-fr-20 35

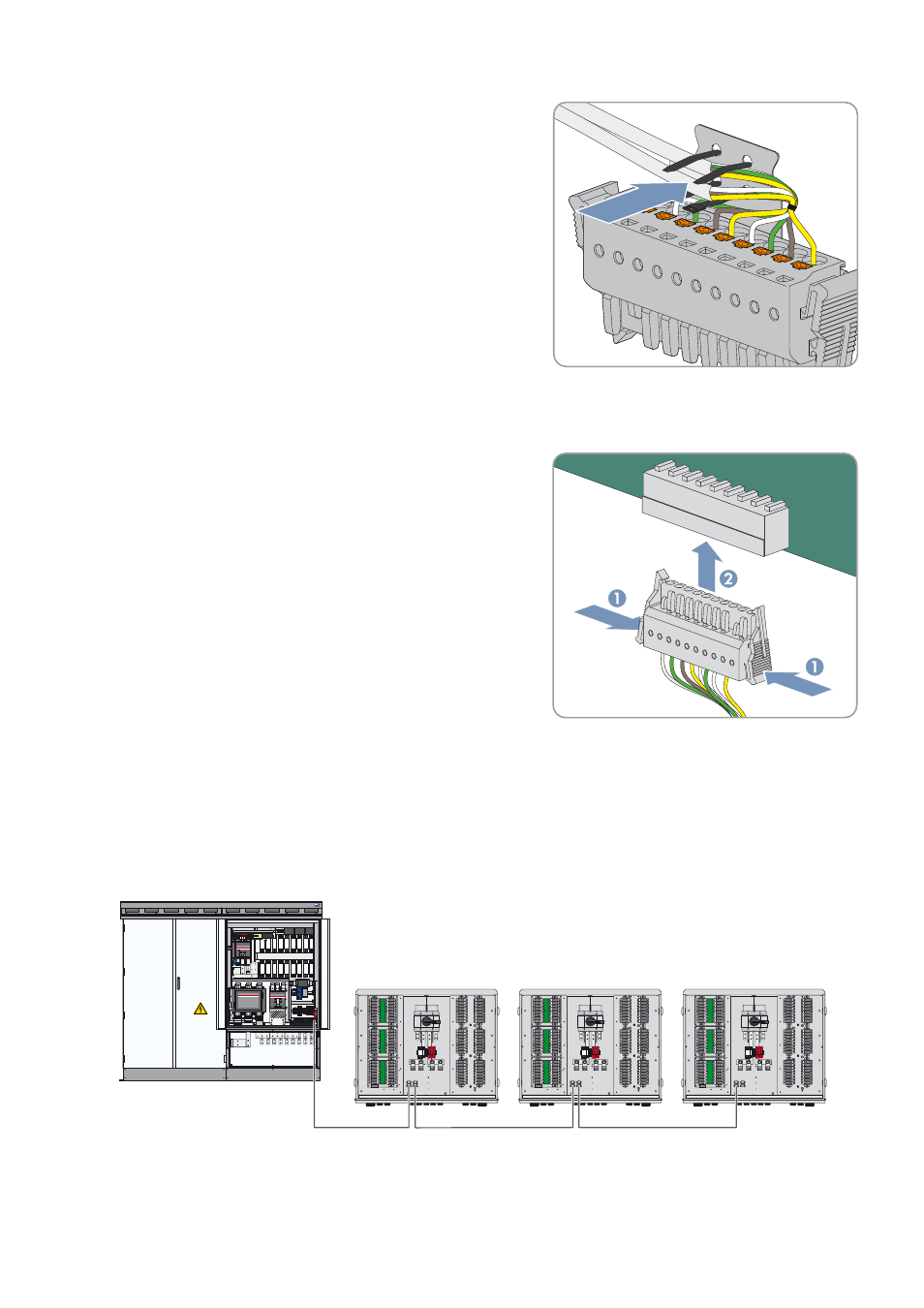

6. Fixez les câbles de communication au connecteur à l’aide de
deux attache-câbles.
Raccordement du connecteur à la String-Monitor Unit
• Enfichez le connecteur avec les câbles de communication
raccordés dans l’embase de la String-Monitor Unit la plus basse.
6.7.3 Raccordement des câbles de communication dans le SSMxx-21-BS-JP
Les appareils Sunny String-Monitor doivent être raccordés au bus de communication RS485 et être alimentés en tension.
Les câbles de communication de la communication RS485 et l’alimentation en tension sont rassemblés dans un câble de
communication unique branché aux bornes -X712 et -X713 avec un connecteur. À chaque Sunny String-Monitor seront
donc raccordés deux câbles de communication. Le dernier Sunny String-Monitor ne disposera que d’un câble de
communication terminé.
Figure 15 : Raccordement des appareils Sunny String-Monitor au bus de communication RS485 (exemple)
