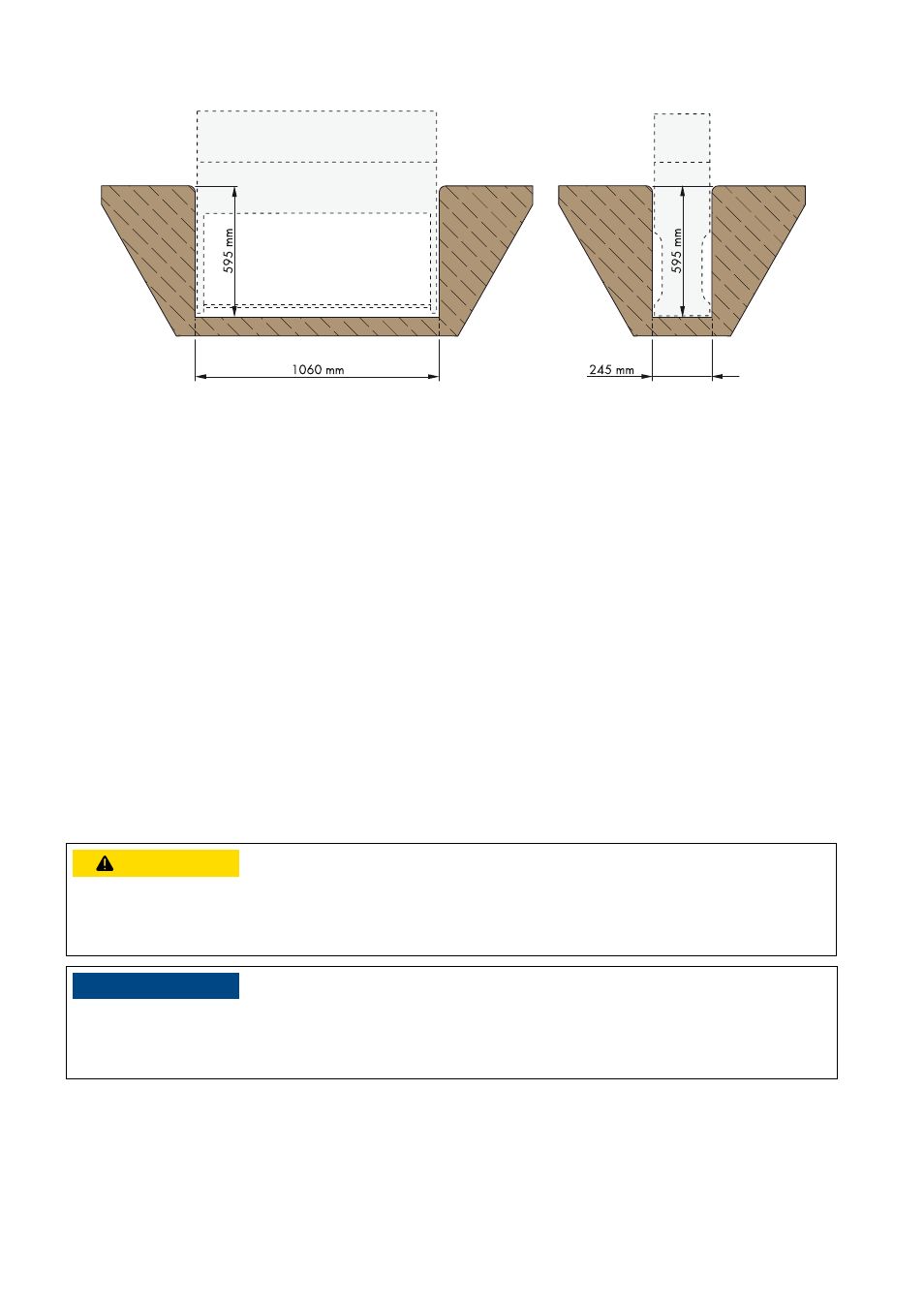

Figure 8 : Cotes pour la sous-fondation du socle
Procédure :
1. Creusez un trou. Pour cela, tenez compte de la profondeur d’enfouissement pour le socle. Conseil : la profondeur
d’enfouissement maximale est indiquée sur les parois du Sunny String-Monitor.
2. Placez le socle dans la cavité creusée de façon à ce que le côté équipé de la plinthe soit orienté vers l’avant.
3. Retirez la plinthe supérieure.
4. Posez tous les câbles de raccordement pré-triés dans le socle.
5. Remplissez le trou à moitié de gravier ou de sable.
6. Remplissez l’espace résiduel situé autour du socle avec du matériau de remplissage.
5.2.3 Montage du Sunny String-Monitor sur le socle
Matériel de montage supplémentaire nécessaire (compris dans le contenu de livraison des accessoires) :
☐ 1 socle
☐ 4 écrous
☐ 4 raccords filetés
☐ 4 rondelles extralarges
☐ 2 vis de sécurité pour la plinthe
Procédure :
1. Retirez les quatre embouts de la plaque de base du Sunny String-Monitor.
2. Vissez par en dessous les quatre raccords filetés dans les douilles filetées de la plaque de base.
$77(17,21
Danger d’écrasement par la chute du Sunny String-Monitor
• Lors du montage, tenez compte du poids du Sunny String-Monitor qui peut atteindre 70 kg.
• Deux personnes sont nécessaires pour le montage du Sunny String-Monitor.
136%&/$&
Endommagement des presse-étoupes et connecteurs dû à un transport et un montage non conformes
Les presse-étoupes et les connecteurs dépassent du boîtier.
• Veillez, lors du transport et du montage, à ne pas endommager les presse-étoupes et les connecteurs.
