6 Raccordement électrique SMA Solar Technology AG
24 SSMxx-21-IA-BS-JP-fr-20 Instructions d’installation
6 Raccordement électrique
6.1 Sécurité lors du raccordement électrique
6.2 Insertion des câbles dans l’armoire de distribution

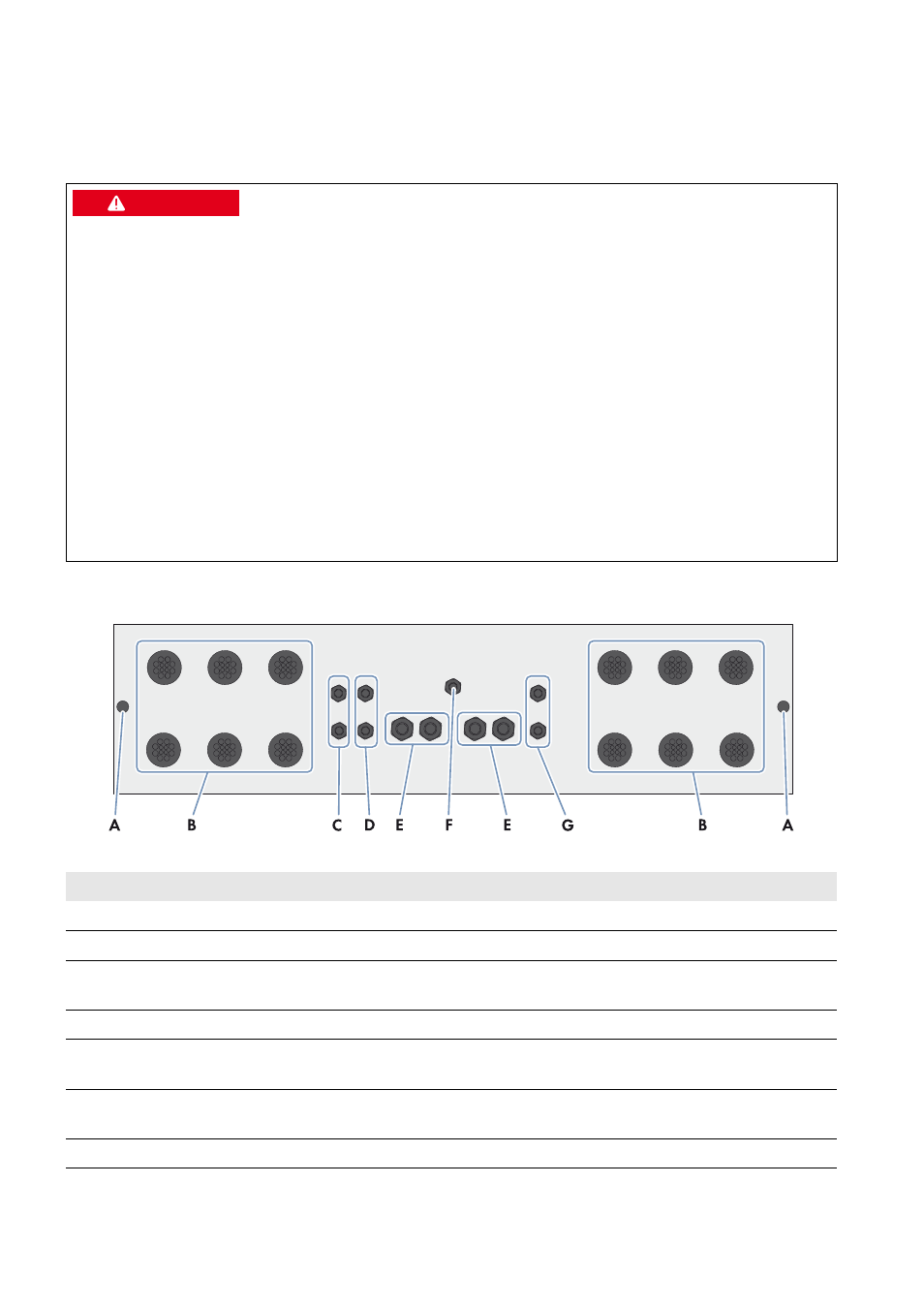

Figure 9 : Vue du dessous du Sunny String-Monitor avec presse-étoupes (exemple)
'$1*(5
Danger de mort par choc électrique
Les composants conducteurs de tension du Sunny String-Monitor sont soumis à de hautes tensions. Par conséquent, les
travaux sur le Sunny String-Monitor ne sont autorisés qu’à l’état hors tension et dans le respect des directives en vigueur
sur le lieu de l’installation.
• Mettez hors tension :
– Désactivez l’interrupteur-sectionneur DC du Sunny String-Monitor.
– Quand l’appareil est hors tension, retirez les fusibles DC qui se trouvent dans l’onduleur central ou dans le
distributeur DC principal. Utilisez pour ce faire l’extracteur de fusible pour fusibles HPC.
– Ouvrez les porte-fusibles du Sunny String-Monitor uniquement lorsque l’appareil est hors tension.
• Protégez l’appareil contre une remise en marche.
• Vérifiez l’état hors tension
• Mettez à la terre et court-circuitez.
• Recouvrez ou rendez inaccessibles les éléments voisins sous tension. Les capots de protection doivent toujours être
montés.
Position Désignation Explication
A Évacuation de l’eau de condensation ‒
B Plaque passe-câble Pour le raccordement des câbles string
C Presse-étoupe avec anneaux de joint sécables Pour le raccordement des câbles de
communication
D Bouchon d’étanchéité Réserve
E Presse-étoupe avec anneaux de joint sécables Pour le raccordement des câbles DC
principaux
F Presse-étoupe avec anneaux de joint sécables Pour le raccordement du câble de mise à
la terre
G Bouchon d’étanchéité Réserve
