SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation SSMxx-21-IA-BS-JP-fr-20 29
6.5.2 Raccordement des câbles DC principaux à la barre omnibus

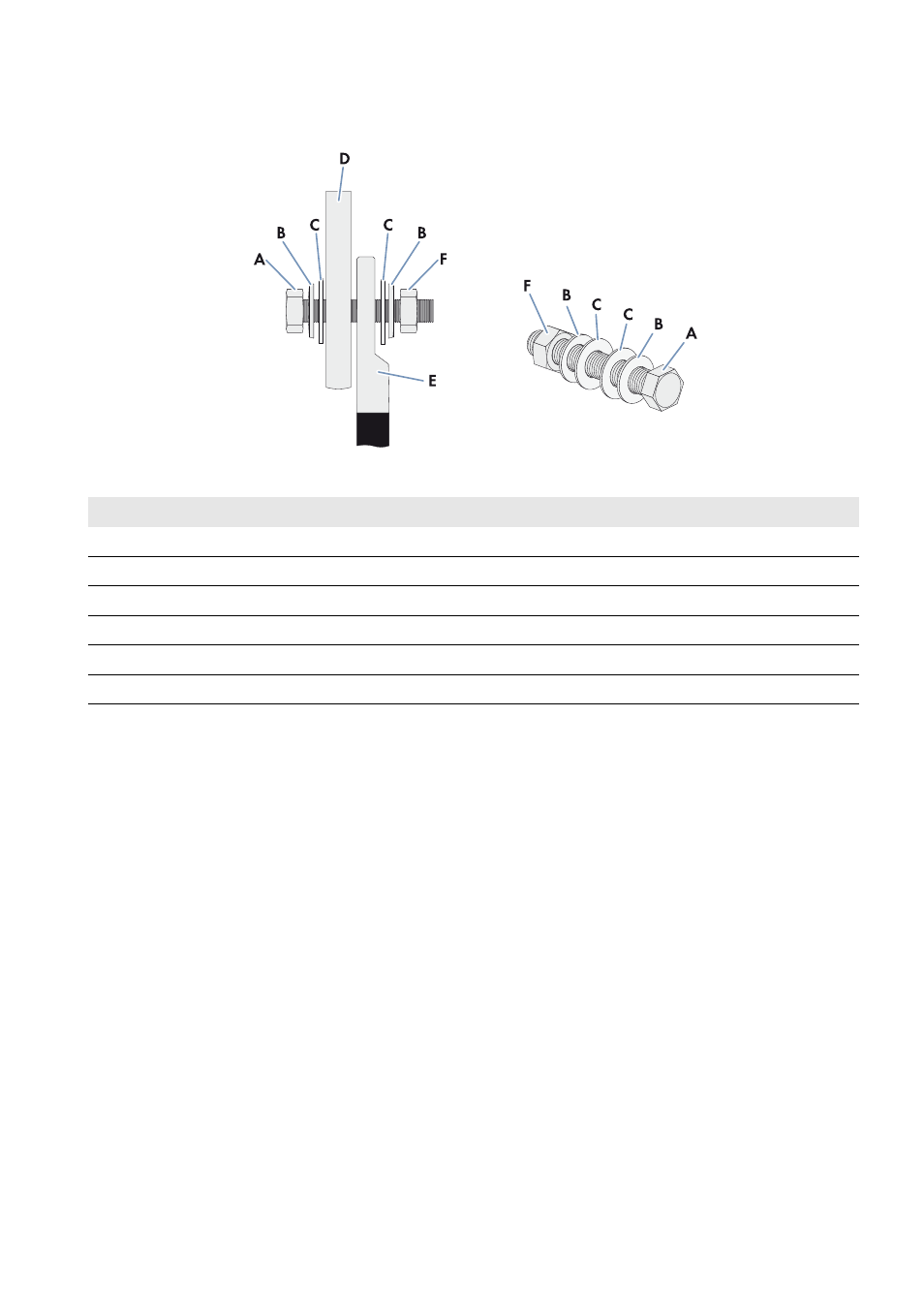

Figure 12 : Structure du raccordement avec une cosse à œillet
Matériel nécessaire supplémentaire (non compris dans le contenu de la livraison) :
☐ Cosse à œillet (dimensions : pour vis M12)
☐ Chiffon propre
☐ Produit nettoyant à l’éthanol
Procédure :
1. Dénudez les câbles DC principaux.
2. Sertissez les câbles DC principaux de cosses à œillet.
3. Nettoyez les surfaces de contact à l’aide d’un chiffon propre et d’un produit à base d’éthanol et ne les touchez plus
une fois le nettoyage terminé.
4. Raccordez les câbles DC principaux conformément au schéma électrique (couple de serrage : 60 Nm). Utilisez
exclusivement les vis fournies et placez au maximum deux câbles DC principaux côte à côte pour leur raccordement
à chaque barre omnibus.
5. Fixez les câbles DC principaux au rail de fixation des câbles.
Position Désignation
A Vis M12
B Rondelle de serrage
C Rondelle extralarge
D Barre en cuivre étamée
E Cosse à œillet étamée
F Écrou M12
