SMA Solar Technology AG 4 Description du produit
Instructions d’installation SSMxx-21-IA-BS-JP-fr-20 17
4.6 DEL sur la String-Monitor Unit
La String-Monitor Unit est équipée de DEL. Les DEL vous permettent de déterminer l’état de la communication, de
l’alimentation en tension ou du parafoudre.

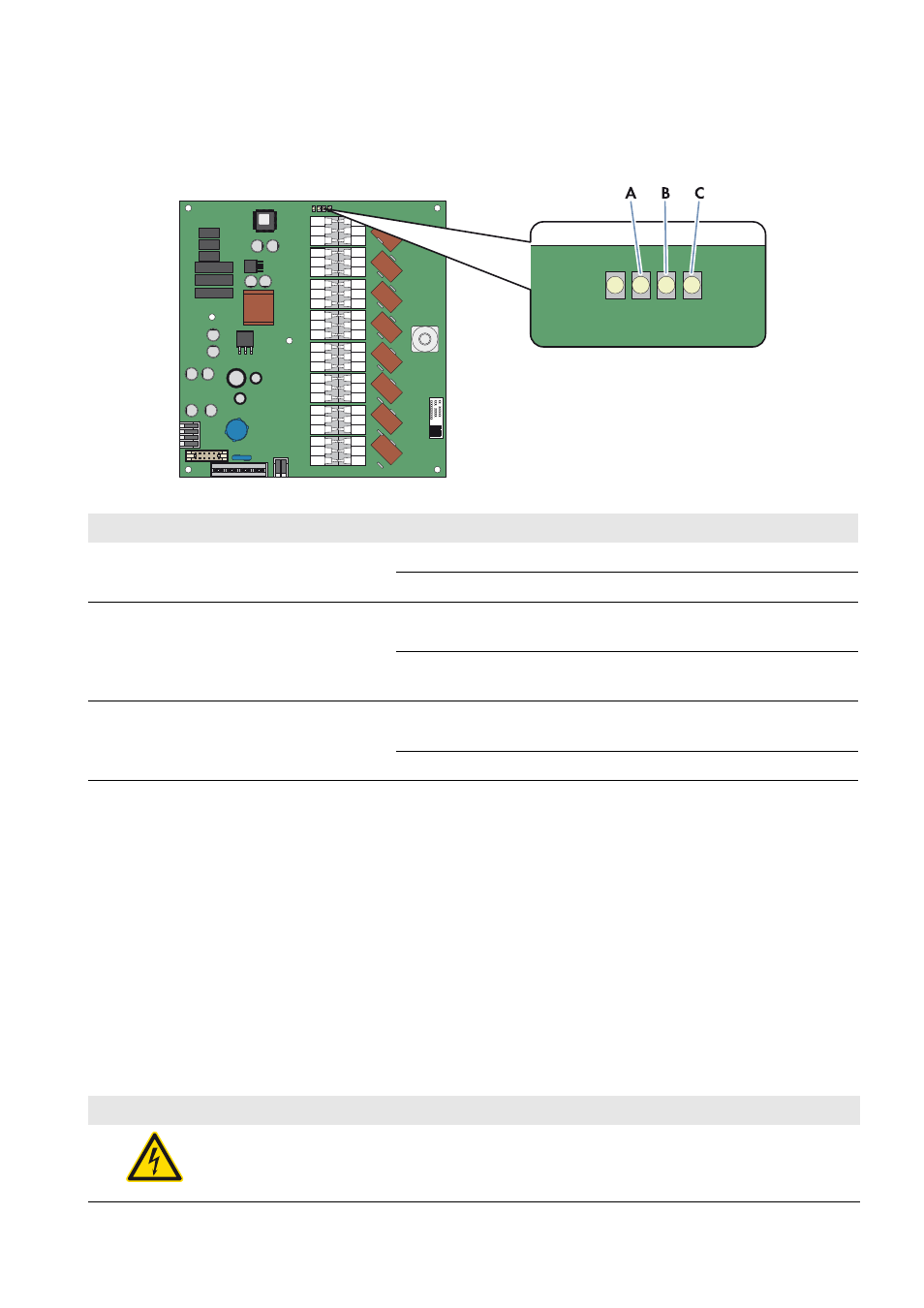

Figure 6 : DEL sur la String-Monitor Unit
4.7 Plaque signalétique
La plaque signalétique permet d’identifier le Sunny String-Monitor de manière univoque. Deux plaques signalétiques sont
apposées sur le Sunny String-Monitor. Vous trouverez les plaques signalétiques à l’intérieur de la porte droite et sur la
paroi externe droite du Sunny String-Monitor. Les informations suivantes figurent sur la plaque signalétique :
• Type d’appareil et code de variante
• Numéro de série
• Version de fabrication
• Caractéristiques spécifiques à l’appareil
Les données figurant sur la plaque signalétique sont utiles pour une utilisation sûre du produit et en cas de question au
Service en Ligne de SMA. La plaque signalétique doit être apposée en permanence sur le produit.
Symboles figurant sur la plaque signalétique
Désignation Désignation des DEL État Explication
A DIN1 allumée en vert Le parafoudre est activé.
éteinte Le parafoudre s’est déclenché.
B RS485 éteinte Pas de données échangées via l’interface
RS485.
allumée en jaune Des données sont transférées via
l’interface RS485.
C Error éteinte La String-Monitor Unit fonctionne de
manière conforme.
allumée en rouge La String-Monitor Unit est défectueuse.
Symbole Explication
Danger de mort dû à de hautes tensions
Le produit fonctionne avec des tensions élevées. Toute intervention sur le produit doit être effectuée
exclusivement par du personnel qualifié.
