6 Raccordement électrique SMA Solar Technology AG
36 SSMxx-21-IA-BS-JP-fr-20 Instructions d’installation
Procédure :
Pour raccorder les câbles de communication au Sunny String-Monitor, procédez aux opérations suivantes en respectant
l’ordre indiqué. Les sections suivantes présentent le déroulement exact des étapes.
• Préparation des câbles de communication
• Raccordement des câbles de communication aux connecteurs
• Raccordement des connecteurs au Sunny String-Monitor
Préparation des câbles de communication
Condition requise :
☐ Les câbles de communication doivent être introduits dans le Sunny String-Monitor à travers les presse-étoupes (voir
chapitre 6.2, page 24).
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Feuille adhésive conductrice
Procédure :

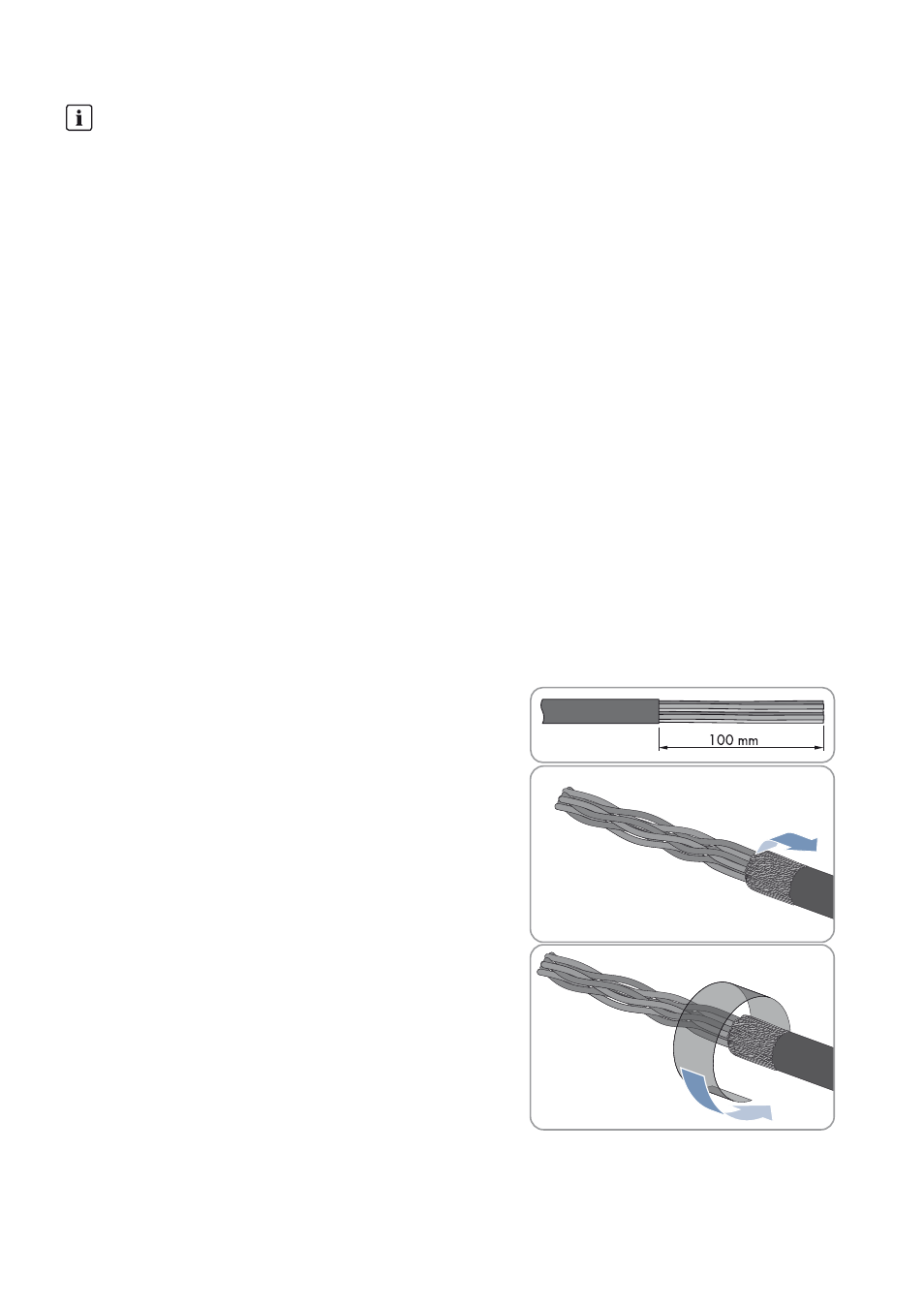

1. Ôtez la gaine des câbles de communication sur 100 mm.
2. Retournez le blindage des câbles de communication sur la gaine.
3. Collez la feuille adhésive conductrice autour du blindage de
câble.
Nombre limité de String-Monitor Unit par concentrateur Ethernet
En raison de l’alimentation en tension des circuits imprimés de mesure via les câbles de communication, le nombre
de String-Monitor Unit raccordés est limité.
• Raccordez au maximum dix appareils String-Monitor Unit par concentrateur Ethernet.
Les différents appareils Sunny String-Monitor possèdent un nombre variable de String-Monitor Unit :
• Sunny String-Monitor SSM8-21 : un appareil String-Monitor Unit
• Sunny String-Monitor SSM16-21 : deux appareils String-Monitor Unit
• Sunny String-Monitor SSM24-21 : trois appareils String-Monitor Unit
