6 Raccordement électrique SMA Solar Technology AG
26 SSMxx-21-IA-BS-JP-fr-20 Instructions d’installation
5. Insérez le bouchon d’étanchéité avec le câble dans le presse-étoupe.
6. Coupez le câble à la longueur nécessaire.
7. Serrez à fond le presse-étoupe (couple de serrage : 5 Nm).
6.3 Aperçu de la zone de raccordement
6.3.1 SSM8-21-BS/SSM16-21-BS
L’équipement du Sunny String-Monitor dépend du modèle que vous avez commandé. L’équipement maximal du
Sunny String-Monitor est représenté dans les graphiques récapitulatifs.

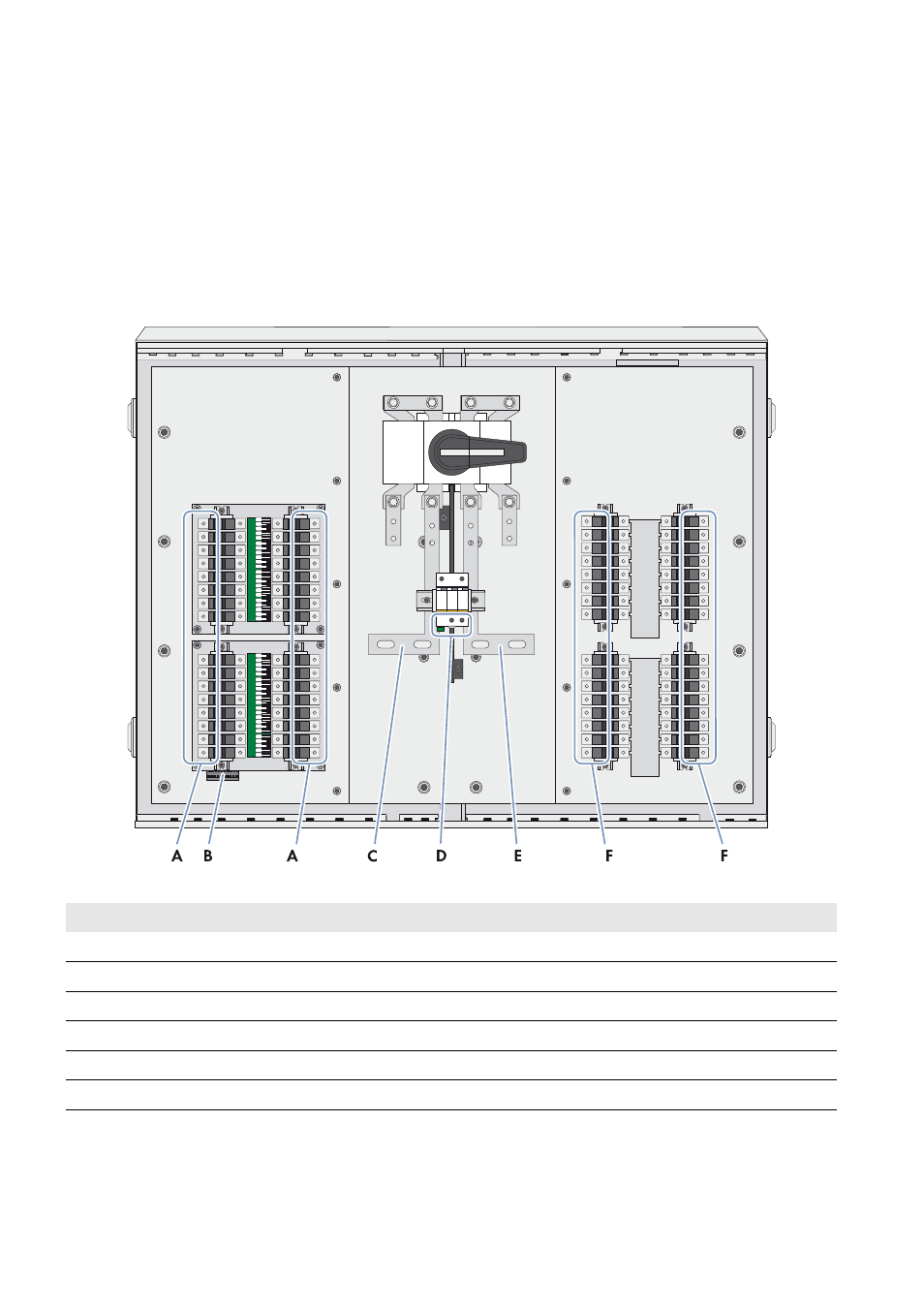

Figure 10 : Raccordements (exemple : SSM16-21-BS)
Position Désignation
A Raccordements des câbles string, pôle positif
B Raccordement des câbles de communication
C Raccordement du câble DC principal, pôle positif
D Raccordement du câble de mise à la terre
E Raccordement du câble DC principal, pôle négatif
F Raccordements des câbles string, pôle négatif
