5 Montage SMA Solar Technology AG
20 SSMxx-21-IA-BS-JP-fr-20 Instructions d’installation
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
• 4 vis M8. Veillez à sélectionner les vis en fonction de la nature du mur.
• 4 rondelles
• Si nécessaire, 4 chevilles. Veillez à sélectionner les chevilles en fonction de la nature du mur.

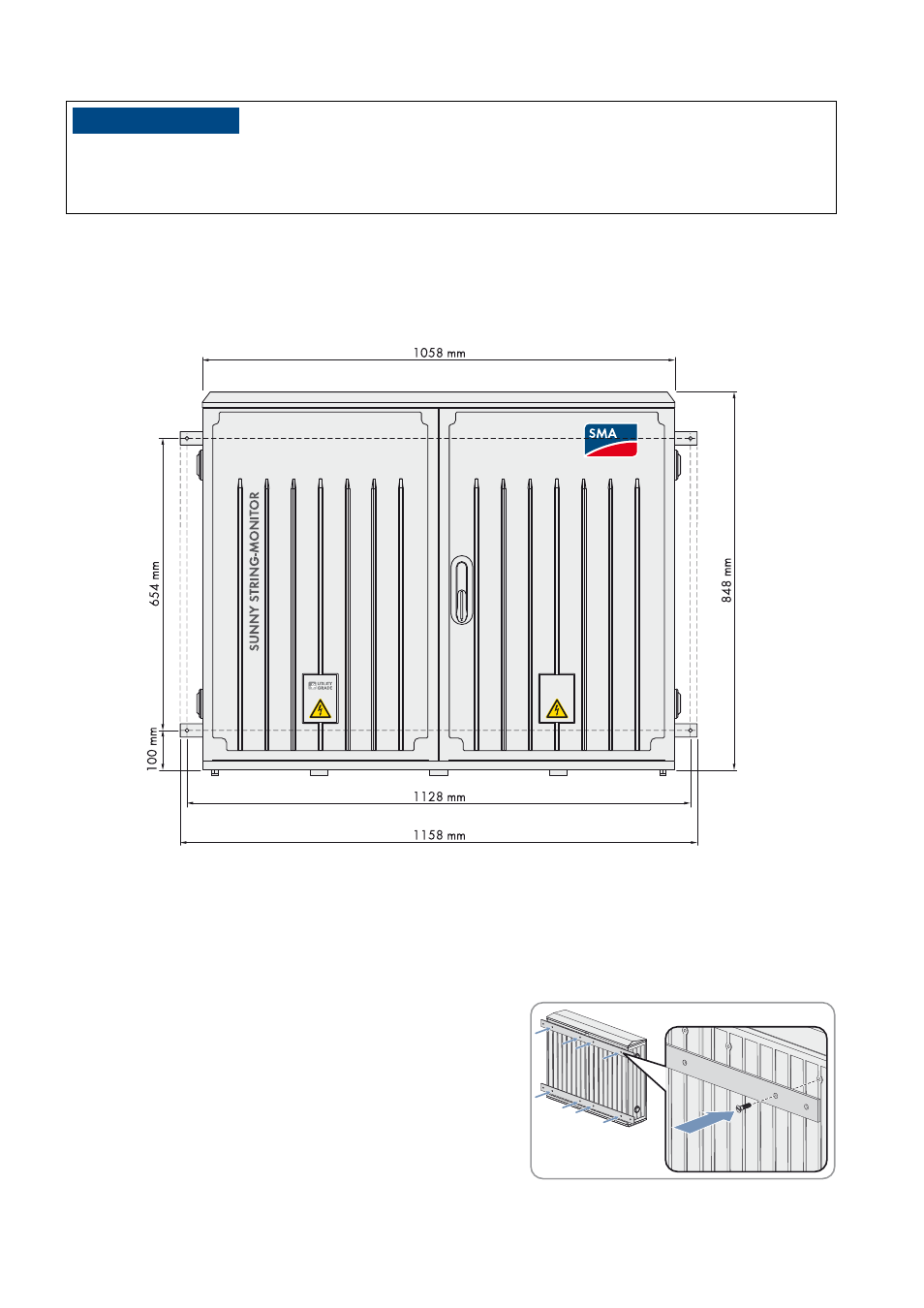

Figure 7 : Dimensions du Sunny String-Monitor
Procédure :
1. Marquez les positions des trous à percer sur le mur ou sur le support.
2. Percez les trous aux emplacements marqués.
3. Si nécessaire, posez des chevilles.
4. Fixez les deux rails de montage sur le Sunny String-Monitor à
l’aide des vis fournies (couple de serrage : 15 Nm).
136%&/$&
Endommagement des presse-étoupes et connecteurs dû à un transport et un montage non conformes
Les presse-étoupes et les connecteurs dépassent du boîtier.
• Veillez, lors du transport et du montage, à ne pas endommager les presse-étoupes et les connecteurs.
