4 Description du produit SMA Solar Technology AG
14 SSMxx-21-IA-BS-JP-fr-20 Instructions d’installation
Les différentes sommes d’erreurs des canaux de mesure sont réinitialisées à 0 h 00.
Intervalles d’interrogation
Le Sunny String-Monitor mesure les courants de string en continu et les enregistre de façon cyclique. L’enregistreur de
données lit ces données toutes les cinq minutes.
Temps de déclenchement
Le temps de déclenchement représente l’intervalle de temps entre l’apparition d’une erreur et le message d’erreur. Par
défaut, le temps de déclenchement est réglé sur 180 minutes. Vous pouvez régler le paramètre du temps de
déclenchement sur une valeur comprise entre 2 minutes et 1 440 minutes.
Tolérance
La tolérance indique de combien le courant de string peut varier par rapport à la valeur moyenne. Si le courant de string
se trouve en dehors de la plage de tolérance, l’enregistreur de données reconnaît l’écart et l’enregistre. La tolérance est
réglable entre 10 % et 100 %.
Groupement des strings
Pour simplifier la surveillance, vous pouvez répartir les strings sur huit canaux de mesure. Si certains strings sont à l’ombre,
possèdent une orientation différente ou sont équipés d’autres panneaux photovoltaïques, les différents canaux de mesure
peuvent également être groupés. Cela permet de comparer des canaux de mesure possédant des propriétés identiques.
Comparaison
Toutes les cinq minutes, l’enregistreur de données compare le courant de string à la valeur moyenne du groupe. Si le
courant de string dépasse le seuil de tolérance, l’enregistreur de données enregistre cet écart. Si, lors de l’interrogation
suivante, l’écart entre le courant de string et la valeur moyenne persiste, les écarts sont additionnés. Si la somme des
écarts est supérieure à la somme d’erreurs, l’enregistreur de données émet l’avertissement 380 SMU. L’acquittement de
l’erreur permet de réinitialiser la somme d’erreurs et d’éliminer l’avertissement.
Via le Sunny Central Control ou le SC-COM, il est possible de reconnaître quel Sunny String-Monitor et quels canaux de
mesure divergent de la valeur moyenne du groupe.
Tous les courants de string sont comparés à cette moyenne dans un intervalle d’interrogation de cinq minutes. Si tous les
courants de string ne dépassent pas la tolérance réglée à 10 %, aucune addition n’est effectuée.
Si un string présente un courant de string de 6 A, la différence entre le courant de string effectif de 6 A et le seuil de
tolérance de 5,5 A sera additionnée. La différence s’élève donc à 0,5 A, ce qui représente un écart de 10 % par rapport
à la valeur moyenne. Cette différence de 10 % sera ajoutée jusqu’à ce que la somme d’erreurs de 20 % soit atteinte.
Si les erreurs restent inchangées, la somme d’erreurs est atteinte après deux intervalles d’interrogation. L’enregistreur de
données émet alors l’avertissement 380 SMU.
Exemple :
On suppose qu’au moment t
0
, la valeur moyenne d’un groupe correspond à 5 A. La tolérance est réglée sur 10 %. La
plage de tolérance est donc comprise entre 4,5 A et 5,5 A. Le temps de déclenchement est réglé sur 10 minutes.

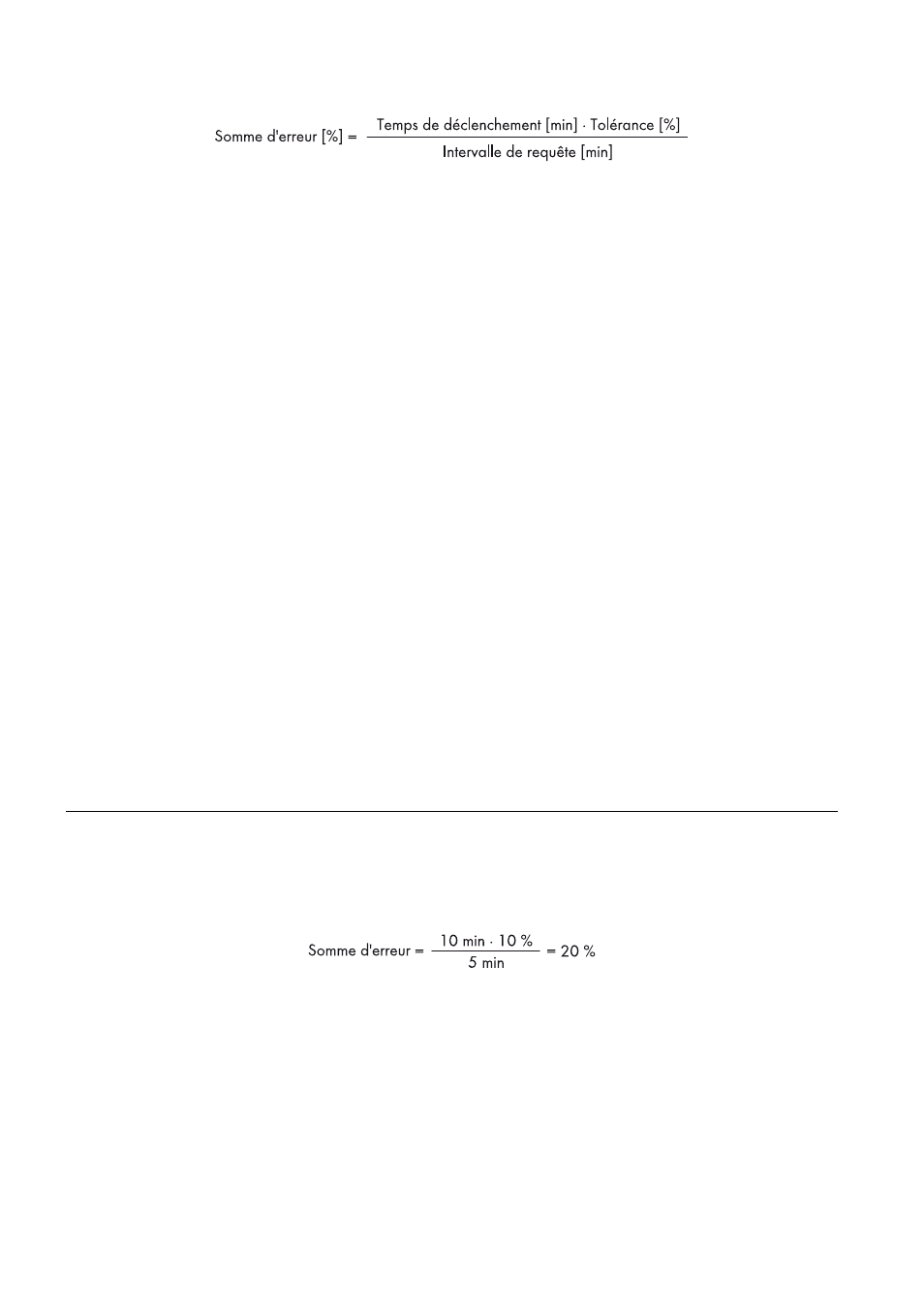

L’intervalle d’interrogation est de cinq minutes. La somme d’erreurs se calcule de la manière suivante :
