Collage

ATTENTION: Vérifiez que les surfaces de collage sont propres et

sèches.
1.

Appliquez une couche de mastic d’étanchéité marine de 4 mm
(1/8") d’épaisseur sur tout le pourtour de la collerette du passe-
coque devant être en contact avec la coque et sur la paroi verti-
cale du passe-coque

(voir Figure 5).

Le mastic doit couvrir une

hauteur de 12 mm (1/2") au-dessus de l’épaisseur cumulée de
la coque, de entretoise, et de l’écrou du passe-coque. Cette pré-
caution garantit la présence de mastic sur le filetage au travers
de la coque et le maintien en place de l’écrou de passe-coque.

Passe-coque acier inox sur une coque métallique — Le passe-
coque en acier inox doit être isolé de la coque métallique pour
écarter tout risque de corrosion électrolytique. Insérez la bague iso-
lante sur le passe-coque. Appliquez d’avantage de mastic d’étan-
chéité marine sur les surfaces de la bague isolante devant être au
contact de la coque, en veillant à remplir toutes les cavités internes
et périphériques.

2. Appliquez une couche de 4 mm (1/8") d'épaisseur de mastic

d'étanchéité marine sur l’entretoise. Cette enduction comble l’es-
pace entre l’entretoise et la paroi latérale de la sonde afin de préve-
nir les vibrations.

Installation

1. Depuis l’extérieur de la coque, insérez le passe-coque dans le trou

d’installation avec un mouvement rotatif de sorte à expulser l’excès
de mastic d’étanchéité marine.
Modèles 12° et 20°—Depuis l’intérieur de la coque, orientez la
flèche sur le haut de la sonde (et la sortie de câble) vers la QUILLE
ou l’axe longitudinal de la coque (voir Figure 1). Ce réglage aligne
l’angle de la sonde de profondeur à l’intérieur du capteur en fonc-
tion de l’angle d'inclinaison de la coque.

2.

Depuis l’intérieur de la coque, glissez la rondelle sur le passe-coque

(voir

Figure 5). Insérez l’entretoise sur le passe-coque de sorte que l’ex-

trémité ouverte appuie sur la rondelle. AddInsérez la rondelle res-
tante. Vérifiez que TROIS filets au moins du passe-coque
dépassent au-dessus de la rondelle
.
Dans le cas contraire, rac-
courcissez la rondelle en coupant l'extrémité ouverte (voir Figure 6).

3. Serrez l'écrou de passe-coque à l’aide d’une pince à joint coulis-

sant. Vérifiez qu’UN tour de filetage au minimum dépasse au-
dessus de l’écrou de passe-coque.
Coque en sandwich de stratifié de fibre de verre—Ne serrez
pas exagérément au risque d’écraser la coque.
Coque en bois—Laissez le bois gonfler complètement avant de
serrer l’écrou de passe-coque.

4. Immobilisez l’écrou de passe-coque avec les deux vis de blo-

cage fournies (voir Figure 7). Enduisez les vis de blocage de mas-
tic d’étanchéité. Serrez chaque vis de blocage à l’aide d’une clé
Allen jusqu’à ce qu’elles touchent le filetage du passe-coque. Pour-
suivez le serrage sur 1/8 à 1/4 tour afin de maintenir fermement en
place l’écrou de passe-coque. Le non-respect de cette consigne
peut provoquer le desserrage de l’écrou de passe-coque.

5. Éliminez tout excès de mastic d’étanchéité marine sur l’extérieur de

la coque pour assurer un écoulement laminaire de l’eau sur la
sonde.

Cheminement et connexion du câble

ATTENTION: Si la sonde est équipée d’un connecteur, ne le

déconnectez pas pour faciliter le cheminement du câble. Si le câble

doit être coupé et épissé, utilisez le boîtier de connexion étanche à

l’aspersion Aimar réf. 33-035 et suivez les instructions fournies. Toute

déconnexion du connecteur étanche ou coupure du câble, sauf en

cas d’utilisation d’un boîtier de connexion étanche, annule la garantie

de la sonde.
1. Faites cheminer le câble jusqu’à l’appareil en veillant à ne pas dé-

chirer le gainage du câble au passage d’une cloison ou d’autres
structures du bateau. Utilisez des passe-fils pour éviter d’endomma-
ger le câble. Pour réduire les interférences électriques, faites che-
miner le câble de sonde séparément des autres câblages

Figure 6. Découpe de l’entretoise

Couper

uniquement

l’extérmité

Copyright © 2007 Airmar Technology Corp.

3

Figure 7. Serrage des deux vis de blocage

Copyright © 2008 - 2012 Airmar Technology Corp.

vis de blocage

vis de blocage

REMARQUE: Serrez sur
1/8 à 1/4 de tour supplé-
mentaire quand la vis
touche le passe-coque.

détail

(filetage enduit

(filetage enduit

mastic marine sur filetages, paroi , et collerette du passe-coque

mastic d’étanchéité supplémentaire sur toute la surface intérieure

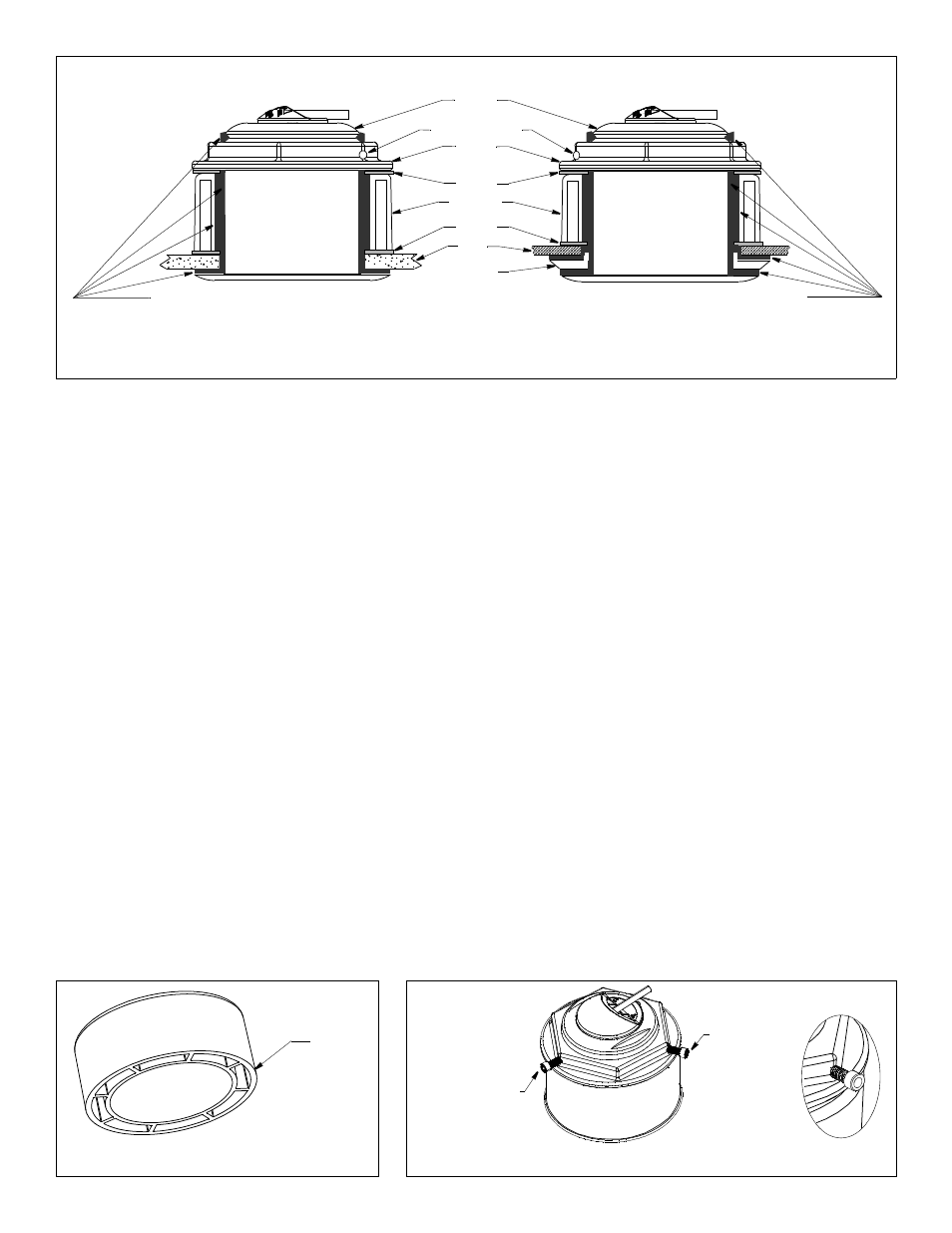

Figure 5. Collage et installation

Copyright © 2007 - 2009 Airmar Technology Corp.

sur coque de solide fibre de verre ou bois

bague

isolante

passe-coque acier inox en une coque métallique

REMARQUE: Au

moins UN tour de

filetage doit dépas-

ser au-dessus de

l’écrou de passe-

coque pour garantir

pour combler l’espace entre l’entretoise et la paroi

une tenue en place
ferme.

passe-

é

crou de

entretoise

coque

vis de blocage (2)

rondelle

rondelle

mastic marine sur filetages, paroi, et collerette du passe-coque

bague isolante sur la surface de contact avec la coque

mastic d’étanchéité supplémentaire sur toute la surface intérieure

pour combler l’espace entre l’entretoise et la paroi

de mastic d’étan-
chéité)

mastic d’étan
chéité)

entretoise

coque

passe-coque

libre.
