Installation

Perçage du trou

Coque en sandwich de stratifié de fibre de verre — Appliquez

les instructions spécifiques détaillées en page 3.

1. Percez un avant-trou Ø 3 mm (1/8") depuis l’intérieur de la coque. Effec-

tuez le perçage depuis l’extérieur en présence d’une nervure ou d’autres

irrégularités de la coque près de l’emplacement sélectionné.

2. À l’aide de la scie-cloche de taille appropriée, découpez un trou perpen-

diculaire à la surface de la coque depuis l’extérieur.

3. Poncez et nettoyez la zone entourant le trou à l’intérieur et à l’extérieur pour

assurer une parfaite adhérence du mastic d’étanchéité à la coque. Avant le

ponçage, éliminez tout éventuel dépôt résiduel d’hydrocarbure à l’intérieur de

la coque, avec un détergent neutre ou un solvant peu agressif (alcool).

Coque métallique—Éliminez les bavures avec une lime et un papier abrasif.

Collage

ATTENTION: Vérifiez que les surfaces de collage sont propres et

sèches.

Appliquez une couche de mastic d’étanchéité marine de 2 mm (1/16")

d’épaisseur sur tout le pourtour de la collerette du passe-coque devant être

en contact avec la coque et sur la paroi verticale du passe-coque. Le mastic

doit couvrir une hauteur de 6 mm (1/4") au-dessus de l’épaisseur cumulée

de la coque, de la (des) rondelle(s) et de l’écrou du passe-coque (voir

Figure 3). Cette précaution garantit la présence de mastic sur le filetage au

travers de la coque et le maintien en place de l’écrou de passe-coque.

Passe-coque en acier inox sur une coque métallique — Le passe-

coque en acier inox doit être isolé de la coque métallique pour écarter tout

risque de corrosion électrolytique. Insérez la bague isolante sur le passe-

coque. Appliquez d’avantage de mastic d’étanchéité sur les surfaces de la

bague devant être au contact de la coque, en veillant à remplir toutes les

cavités internes et périphériques.

Installation

REMARQUE:

Abstraction de toute flèche sur le passe-coque; il

n'est pas utilisé.

1. Depuis l’extérieur de la coque, insérez le passe-coque dans le trou d’ins-

tallation avec un mouvement rotatif de sorte à expulser l’excès de mastic

d’étanchéité (voir Figure 3).

2. Depuis l’intérieur de la coque, glissez la rondelle sur le passe-coque.

Passe-coque en acier inox sur une coque métallique — Veillez à ce

que la rondelle soit au contact de la coque. Ne serrez pas l’écrou de

passe-coque avec la rondelle contre la bague isolante au risque de ne

pas immobiliser fermement le passe-coque. Si nécessaire, poncez la

bague isolante de sorte que la rondelle s’appuie contre la coque.

3. Vissez l’écrou de passe-coque.

Écrou de passe-coque plastique Serrez à la main uniquement. Ne

serrez pas exagérément.

Écrou de passe-coque métallique — Serrez à l’aide de pinces motoriste.

Coque en sandwich de stratifié de fibre de verre — Ne serrez pas

exagérément au risque d’écraser la coque.

Coque en bois — Laissez le bois gonfler complètement avant de serrer

l’écrou de passe-coque.

4. Éliminez tout excès de mastic d’étanchéité marine sur l’extérieur de la

coque pour assurer un écoulement laminaire de l’eau sous la trisonde.

5. Les joints toriques doivent être intacts et bien lubrifiés pour assurer une

parfaite étanchéité. Après la polymérisation du mastic d’étanchéité ma-

rine, inspectez les joints toriques de l’insert de trisonde, y compris le joint

torique JAUNE, (remplacez-les si nécessaire) et lubrifiez-les avec la

graisse silicone fournie. Lubrifiez également l’alésage du passe-coque

au-dessus du clapet.

6. Pour une parfaite étanchéité, l’insert doit être totalement inséré dans le

passe-coque et l’écrou-capuchon complètement vissé. Insérez la tri-

sonde dans le passe-coque en orientant vers la proue la flèche gravée

sur le dessus. Vissez l’écrou-capuchon sur plusieurs tours pour bien en-

gager le filetage. Terminez le serrage de l’écrou-capuchon. Veillez à ne

pas tourner le passe-coque au risque de décoller le mastic d’étanchéité.

Serrez à la main uniquement. Ne serrez pas exagérément.

7. Fixez le fil de sécurité pour prévenir tout risque d’extraction inopinée de

l’insert dans le cas improbable d’une rupture ou d’un vissage inapproprié

de l’écrou-capuchon.

Passe-coque plastique — Fixez le fil de sécurité à un œil de l’écrou de

passe-coque. En maintenant le fil en tension faites-le cheminer dans le

sens opposé aux aiguilles d’une montre et passez-le dans un œil de

l’écrou-capuchon. Repassez le fil dans l’œil une seconde fois. Puis pas-

sez le fil dans l’œil de l’insert. Torsadez le câble sur lui-même.

Passe-coque métallique — Entourez le reste du fil autour du passe-

coque et torsadez-le sur l’extrémité longue. Orientez le fil vers le haut en

le maintenant en tension et passez-le dans l’œil de l’écrou-capuchon.

Repassez le fil dans l’œil une seconde fois. Orientez le fil dans le sens

opposé aux aiguilles d’une montre et passez-le dans l’œil de l’insert.

Torsadez le câble sur lui-même.

Installation dans un passe-coque SANS clapet

Pour une parfaite étanchéité, un insert de rechange à installer

dans un passe-coque SANS clapet, doit comporter un joint to-

rique NOIR près de son extrémité supérieure. Utilisez le kit de

joints toriques 20-519-01 et suivez les instructions fournies.

Cheminement et connexion du câble

ATTENTION: Si la trisonde est équipée d’un connecteur, ne le

déconnectez pas pour faciliter le cheminement du câble. Si le

câble doit être coupé et épissé, utilisez le boîtier de connexion

étanche à l’aspersion Aimar réf. 33-035 et suivez les instructions

fournies. Toute déconnexion du connecteur étanche ou coupure

du câble, sauf en cas d’utilisation d’un boîtier de connexion

étanche, annule la garantie de la trisonde.

1. Faites cheminer le câble jusqu’à l’instrument en veillant à ne pas déchi-

rer le gainage du câble au passage d’une cloison ou d’autres structures

du bateau. Utilisez des passe-fils pour éviter d’endommager le câble.

Pour réduire les interférences électriques, séparez le câble de sonde

des autres câblages électriques et du ou des moteurs. Enroulez tout ex-

cès de câble et attachez l’ensemble avec des attaches de câble pour

prévenir toute dégradation ultérieure.

2. Reportez-vous au manuel du propriétaire de l’appareil pour connecter la

sonde à l’instrument.

Contrôle d’étanchéité

Quand le bateau est à l’eau, vérifiez immédiatement l’absence d’infiltration

d’eau autour de la trisonde. Notez que les infiltrations mineures ne sont pas

immédiatement visibles. Ne laissez pas le bateau à l’eau plus de 3 heures

avant d’effectuer un nouveau contrôle. Une petite infiltration peut créer une

importante accumulation d’eau dans les fonds en 24 heures. En cas de dé-

tection d’une infiltration, renouvelez immédiatement les procédures de

“Collage” et “Installation” (voir pages 2 et 3).

Installation dans une coque en sandwich de

stratifié de fibre de verre

L’âme (bois ou mousse) doit être soigneusement découpée et étanchéifiée.

L’âme doit être protégée contre les infiltrations d’eau et la coque doit être

renforcée pour écarter les risques de desserrage de l’écrou de passe-coque

par écrasement ponctuel de la peau extérieure.

ATTENTION: Veillez à la parfaite étanchéité de la coque pour évi-

ter toute infiltration d’eau dans l’âme du sandwich.

1. Percez un avant-trou Ø 3 mm (1/8") depuis l’intérieur de la coque. Effec-

tuez le perçage depuis l’extérieur en présence d’une nervure ou d’autres

irrégularités de la coque près de l’emplacement sélectionné. (Percez un

second trou à un autre emplacement si celui sélectionné pour le premier

trou est inadéquat. Collez un ruban de masquage à l’extérieur de la

coque à l’emplacement du trou et remplissez celui-ci de mastic époxy).

2. À l’aide d’une scie cloche Ø 51 mm ou 2", découpez un trou depuis l’ex-

térieur dans la peau extérieure uniquement (voir Figure 4).

3. À l’aide d’une scie cloche Ø 60 mm ou 2-3/8", découpez un trou depuis

l’intérieur dans la peau intérieure et dans la majeure partie de l’épaisseur

de l’âme. Le matériau constitutif de l’âme peut être très tendre. Appuyez

très légèrement la scie cloche après le passage de la peau intérieure

pour éviter de découper accidentellement la peau extérieure.

3

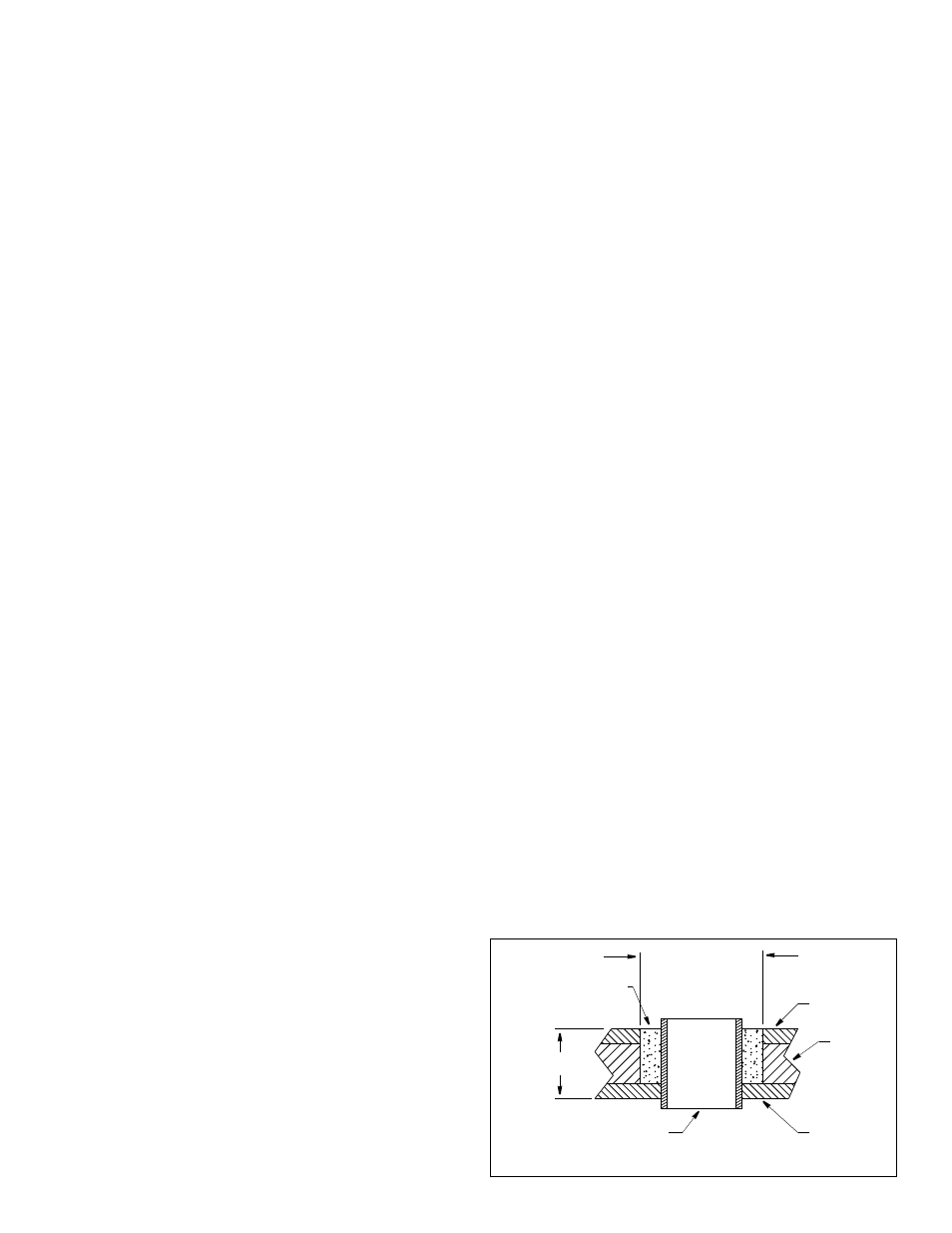

Figure 4 Préparation d’une coque en sandwich

peau intérieure

âme

peau extérieure

cylindre massif ou tube

versez une

résine époxy

de moulage

Diamètre 9 à12 mm

(3/8-1/2")

plus large que le

trou dans la

peau extérieure

épaisseur de la coque
