DÉPANNAGE ET TESTS DU SYSTÈME
5-22 powermax
45 Manuel de service
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC

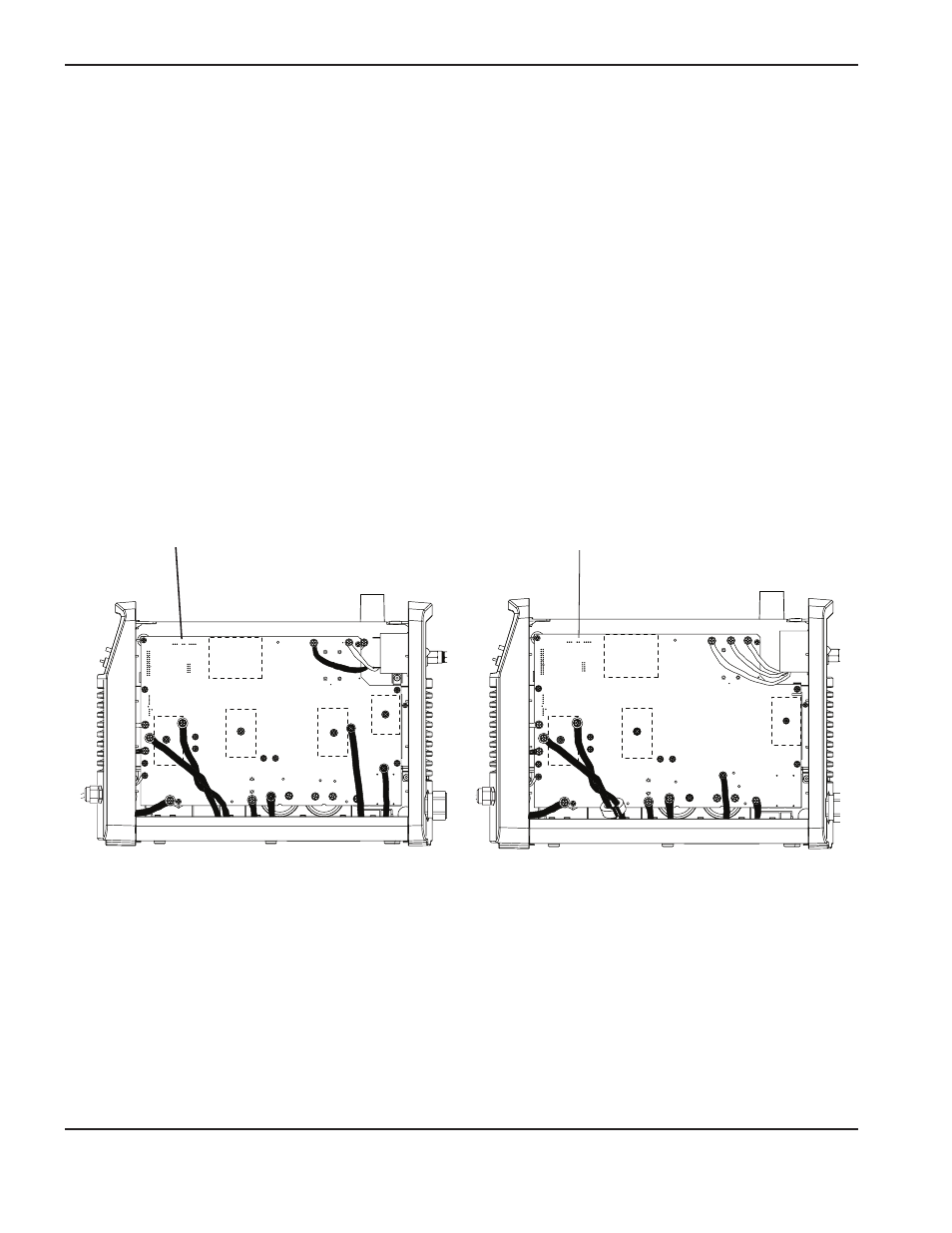

Test 8 — Ventilateur
Tester le bon fonctionnement du ventilateur.
• Placer un cavalier entre le contact 1 du connecteur J3 et le contact 1 du connecteur J4 sur les sources
de courant 200–240 V CSA et les sources de courant 230 V CE ou entre le contact 1 du connecteur J4
et le contact 1 du connecteur J5 sur les sources de courant 400 V CE. Si le ventilateur ne fonctionne pas,
le remplacer.
J3 et J4
Test 7 — Détecteur de buse de la torche
Tester l’interrupteur du détecteur de buse et les faisceaux de torche.
1. Régler l’interrupteur marche/arrêt sur Arrêt (O).
2. Mesurer la résistance entre les contacts 1 et 2 de J10 sur le circuit imprimé d’alimentation. Vous devez obtenir
une mesure inférieure à 10 Ω. Si elle indique une position ouverte, cela signifie que le circuit de commutation du
détecteur de buse est défectueux.
3. Si le plongeur de la torche se déplace sans à-coups et que les consommables sont correctement installés, cela
signifie que l’interrupteur du détecteur de buse est défectueux ou qu’un fil est cassé au niveau du faisceau de torche.
Remplacer l’élément défectueux.
J4 et J5
Sources de courant 200–240 V CSA et 230 V CE Sources de courant 400 V CE
