REMPLACEMENT DES COMPOSANTS
6-4 powermax
45 Manuel de service
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Câble de retour

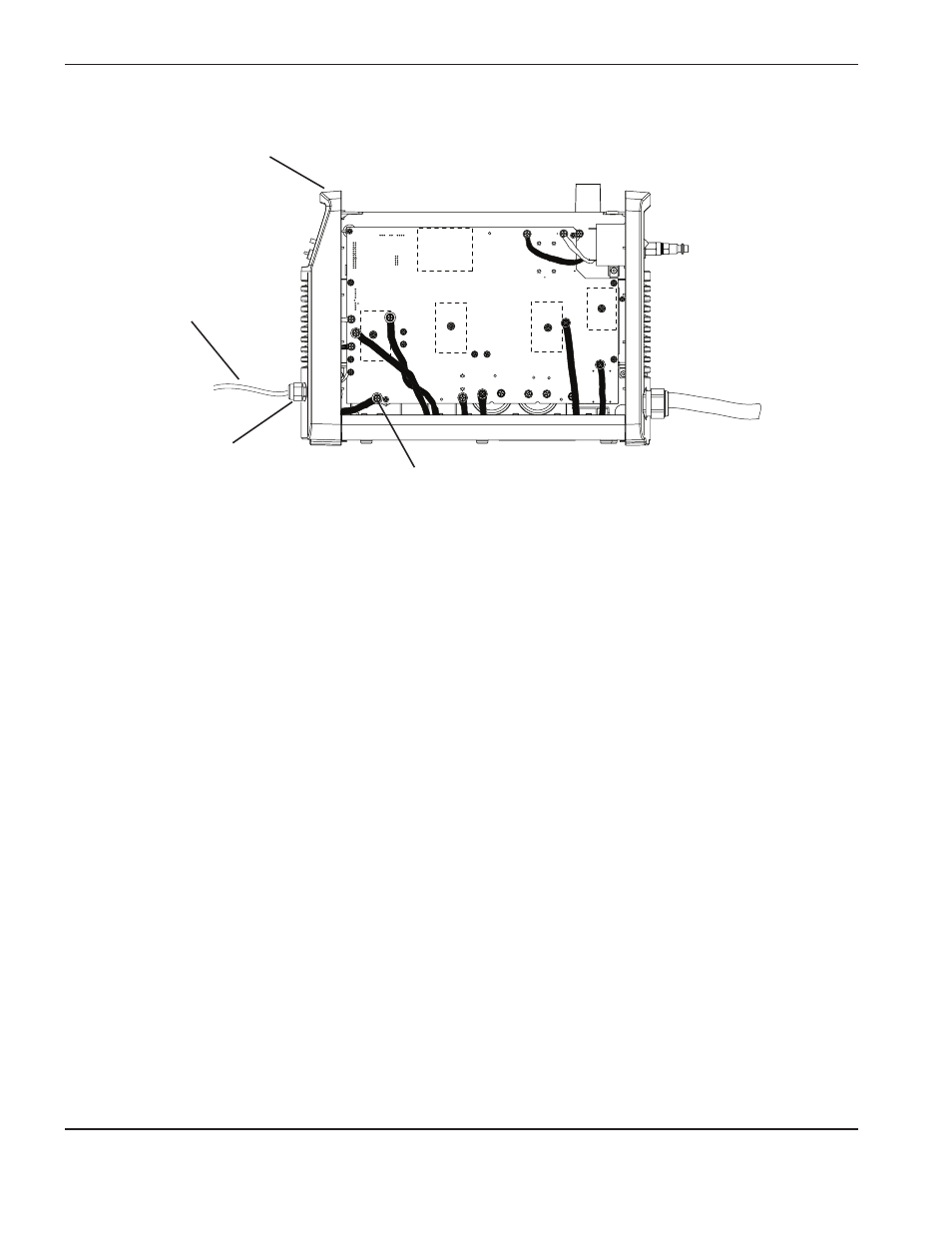

Connexion du câble de retour au
circuit imprimé d’alimentation (J21)
Panneau avant
Serre-câble
5. Faire passer l’extrémité du connecteur du nouveau câble de retour dans le panneau avant et ajuster le serre-câble
dans le trou du panneau.
6. Faire glisser l’écrou sur le connecteur du câble de retour. Éloigner doucement le panneau avant de la source de
courant et visser l’écrou sur le serre-câble.
7. Fixer le câble de retour au circuit imprimé d’alimentation en position J21 à l’aide de la vis déposée précédemment.
Serrer au couple de 23,04 kg cm.
8. Réaligner le panneau avant.
9. Remettre en place la barrière Mylar et faire glisser le couvercle sur la source de courant. Positionner la poignée sur
les orifices de la partie supérieure du couvercle, puis fixer le couvercle à l’aide des 2 vis.
10. Reconnecter l’alimentation électrique et l’alimentation en gaz.
Remplacement du cordon d’alimentation (200–240 V CSA et 230 V CE)
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Enlever les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant. Enlever la barrière Mylar qui protège le circuit imprimé d’alimentation.
Le cordon d’alimentation 200–240 V CSA comprend un fil noir et un fil blanc qui se branchent sur l’interrupteur,
ainsi qu’un fil de terre vert qui se branche au dissipateur thermique.
Le cordon d’alimentation 230 V CE comprend un fil marron et un fil bleu qui se branchent sur l’interrupteur, ainsi
qu’un fil de terre vert/jaune qui se branche au dissipateur thermique.
3. Retirer le panneau arrière ou l’incliner doucement pour le retirer de la source de courant.
