CONFIGURATION DE LA TORCHE
3-28
powermax
45
Manuel de service
Panneau arrière
Point d'accès
5. Utiliser une perceuse avec une mèche 19/32 pour percer le trou au point d'accès sur le panneau arrière.
6. Faire passer le câble dans le serre-câble et le serrer de telle manière à faire dépasser 45,72 cm de fil isolé du côté
du serre-câble qui entrera dans la source de courant.
7. Faire passer les 45,72 cm de fil dans le trou que vous avez percé sur le panneau arrière, et insérer le serre-câble
dans le trou. Si nécessaire, aplanir les rugosités de manière à faciliter l'insertion du serre-câble.
8. Serrer l'écrou du serre-câble à l'intérieur du panneau arrière pour maintenir le serre-câble en place.
9. Repérer le passe-fil le plus proche du panneau arrière, au bas du panneau central. Faire passer les 2 fils dans
le passe-fil jusqu'à la source de courant, côté circuit d'alimentation.
4. Retirer ensuite le panneau arrière du Powermax45 en retirant la vis du bas et en écartant le panneau d'extrémité de
la base de manière à laisser suffisamment d'espace pour percer le point d'accès sans endommager les composants
internes.

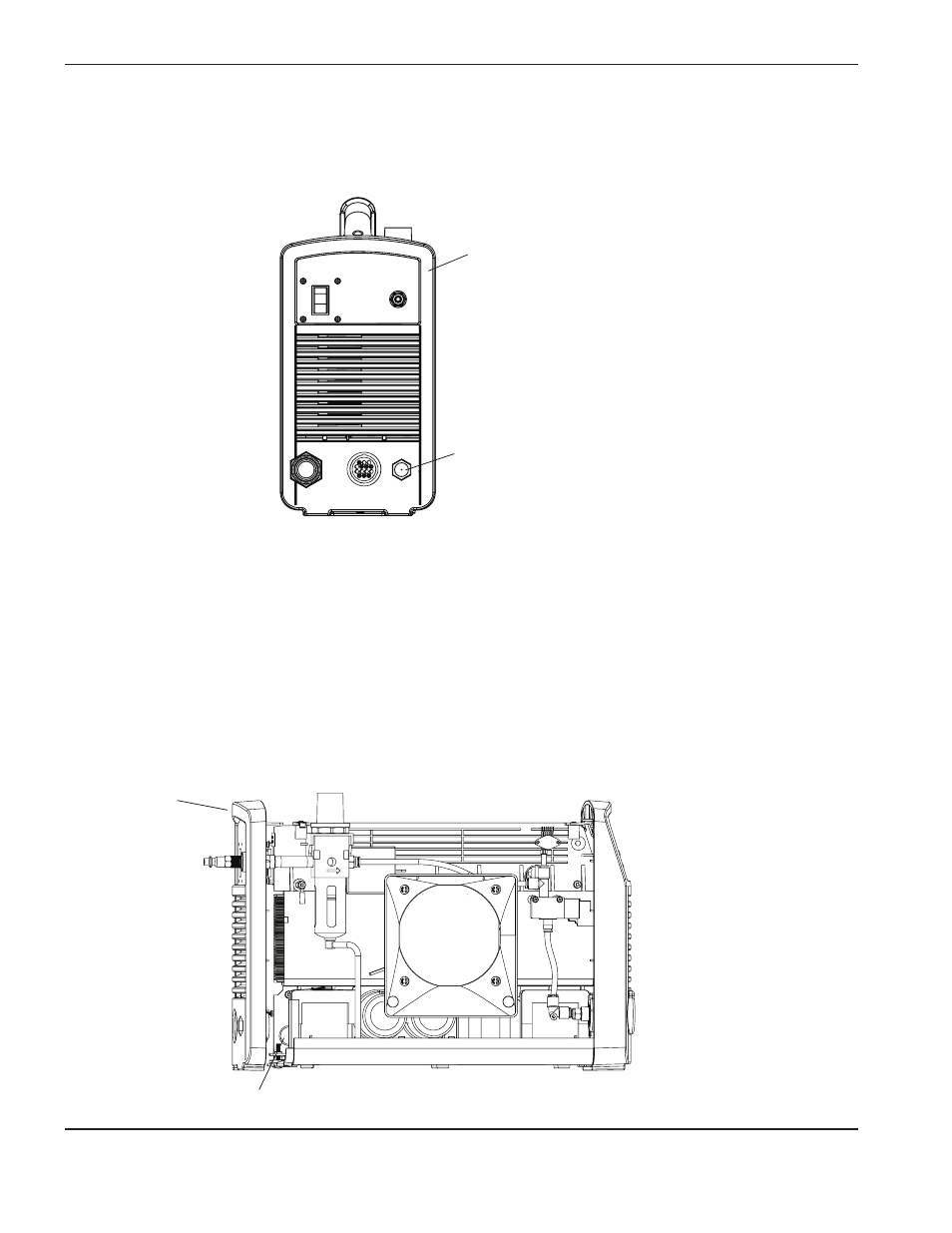

Panneau arrière
légèrement écarté
du socle
Passe-fil du panneau central
