DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45 Manuel de service 5-19
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

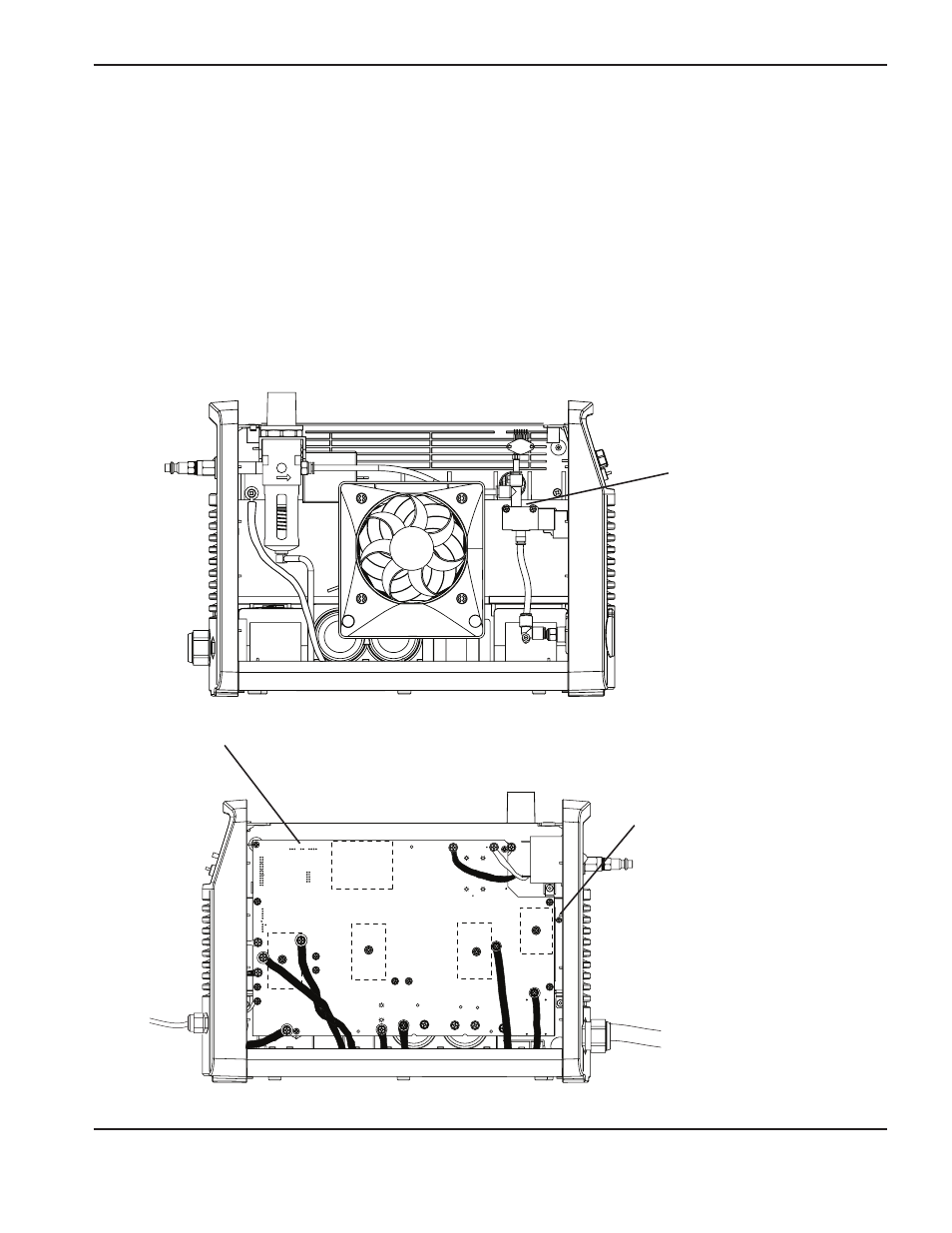

Test 4 — Électrovanne
Si l’écoulement du gaz ne s’effectue pas correctement, tester le bon fonctionnement de l’électrovanne.
1. Une DEL située sur l’électrovanne s’allume en rouge lorsque la torche est amorcée ou lorsque le bouton de
commande de l’ampérage est réglé sur mode de test des gaz. Elle reste allumée jusqu’à ce que le postgaz s’arrête.
Tourner le bouton d’ampérage sur la position « test des gaz » et vérifier que la DEL s’allume.
2. Placer un cavalier entre le contact 4 de J3 (J4 pour les sources de courant 400 V CE) sur le circuit imprimé
d’alimentation et la terre. La vanne doit émettre un « clic ».
3. Si vous n’entendez pas de clic ou si la DEL ne s’allume pas et que le contrôle de tension sur le contact 4 de J3
donne une valeur de 24 V c.c., remplacer l’électrovanne.
DEL de l’électrovanne
J3 ou J4
PE (terre)
