DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45 Manuel de service 5-9
Guide de dépannage
Se reporter à la rubrique Tests du système pour obtenir les procédures de test détaillées.
Pour corriger un problème sur le Powermax45, il est important de connaître la signification des DEL sur le panneau avant.
Afin de faciliter le diagnostic des problèmes transitoires, une DEL continue ou intermittente (y compris la barre inférieure sur
la barre de pression des gaz) peut rester allumée ou continuer de clignoter pendant 10 à 20 secondes après avoir mis le
système hors tension. Une fois le système sous tension, la DEL ne devrait ni s’allumer ni clignoter si la panne a été corrigée.
Noter également qu’aucune mesure de pression des gaz statique n’est fournie. Les DEL de pression des gaz peuvent donc
ne pas signaler une faible pression si le gaz n’était pas raccordé lors de la mise sous tension du système. Si vous tentez
d’amorcer la torche sans avoir raccordé le gaz, la DEL de pression de gaz jaune située au bas du panneau clignotera.

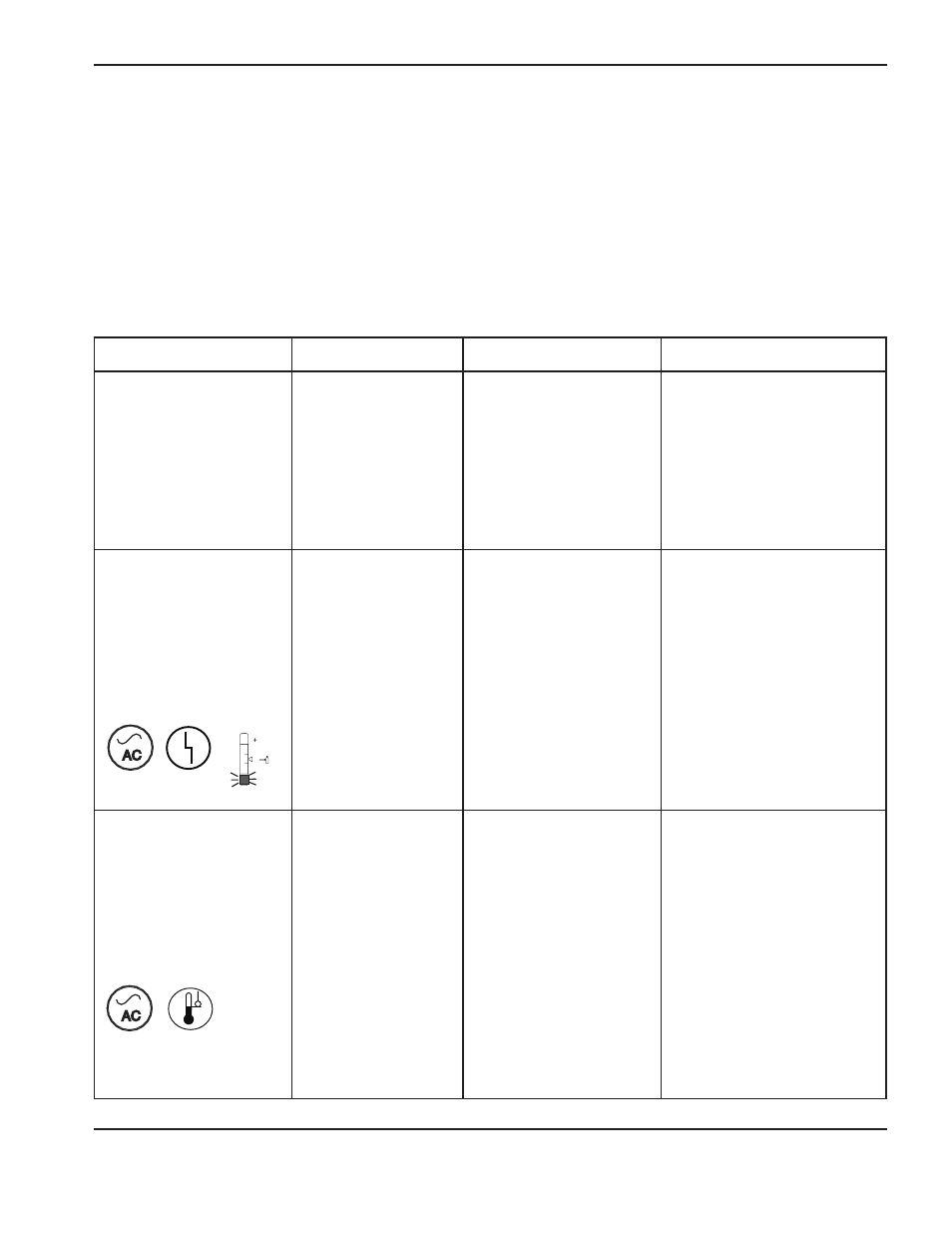

Problème Signification Cause Solution
L’interrupteur marche/arrêt
est réglé sur marche (I),
mais la DEL de mise sous
tension ne s’allume pas.
La tension appliquée
sur les circuits
de commande
est insuffisante
ou un composant
d’alimentation est
court-circuité.
• La tension d’entrée est
inexistante ou incorrecte.
• Le circuit imprimé
d’alimentation est
défectueux.
• Vérifier que le système
est branché à un circuit
de taille appropriée et que
le disjoncteur n’a pas été
déclenché.
• Effectuer le test 1 pour
contrôler la tension d’entrée
et l’interrupteur d’alimentation.
La DEL de mise sous
tension est allumée, la DEL
de panne est allumée et
la DEL située au bas de
la barre de pression des
gaz est allumée en jaune
et clignote.
La pression des gaz
délivrée sur la machine
est insuffisante.
• Le gaz n’est pas raccordé
au système.
• La conduite d’alimentation
en gaz est obstruée ou la
cartouche filtrante à air
est encrassée.
• La valeur indiquée sur
le capteur de pression est
inférieure à la pression de
gaz minimum acceptable.
• Vérifier le raccordement
de l’alimentation en gaz.
• Vérifier que la conduite
d’alimentation en gaz
n’est pas obstruée ou
endommagée.
• Vérifier la cartouche filtrante
à air et la remplacer si
nécessaire.
• Effectuer le test 9 pour vérifier
le bon fonctionnement du
capteur de pression.
La DEL de mise sous
tension et la DEL de
température jaune sont
allumées.
La température du
système interne est
au-dessus ou au-
dessous de sa plage
de fonctionnement
(environ -30 °C
à 80 °C).
• La source de courant est
trop froide.
• Vous avez dépassé
le facteur de marche.
(Pour en savoir plus, se
reporter à la Section 4.)
• Laisser la source de
courant chauffer si elle a été
soumise à des températures
extrêmement froides.
• Contrôler la zone autour du
système pour vérifier que l’air
circule librement.
• En cas de dépassement du
facteur de marche, laisser
le système refroidir avant
de l’utiliser de nouveau.
• Effectuer le test 8 pour vérifier
le bon fonctionnement du
ventilateur.
AC
AC
