REMPLACEMENT DES COMPOSANTS
6-14 powermax
45 Manuel de service
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Câble plat (J7)
J10 et J12
J3, J4 et J5
J18
J15
J20
J13
J14
J16
Connecteur du câble
de retour (J21)
Vis de fixation
Vis de fixation
Vis de fixation
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis (3) de fixation du transistor
bipolaire à grille isolée (IGBT)
J17
Vis (4) du condensateur
J19
Vis (4) de la résistance
Fils de l’interrupteur
marche/arrêt
J6
J22
J1 J2
Vis des diodes
du pont
d’entrée (2)
Échappements
de décompression

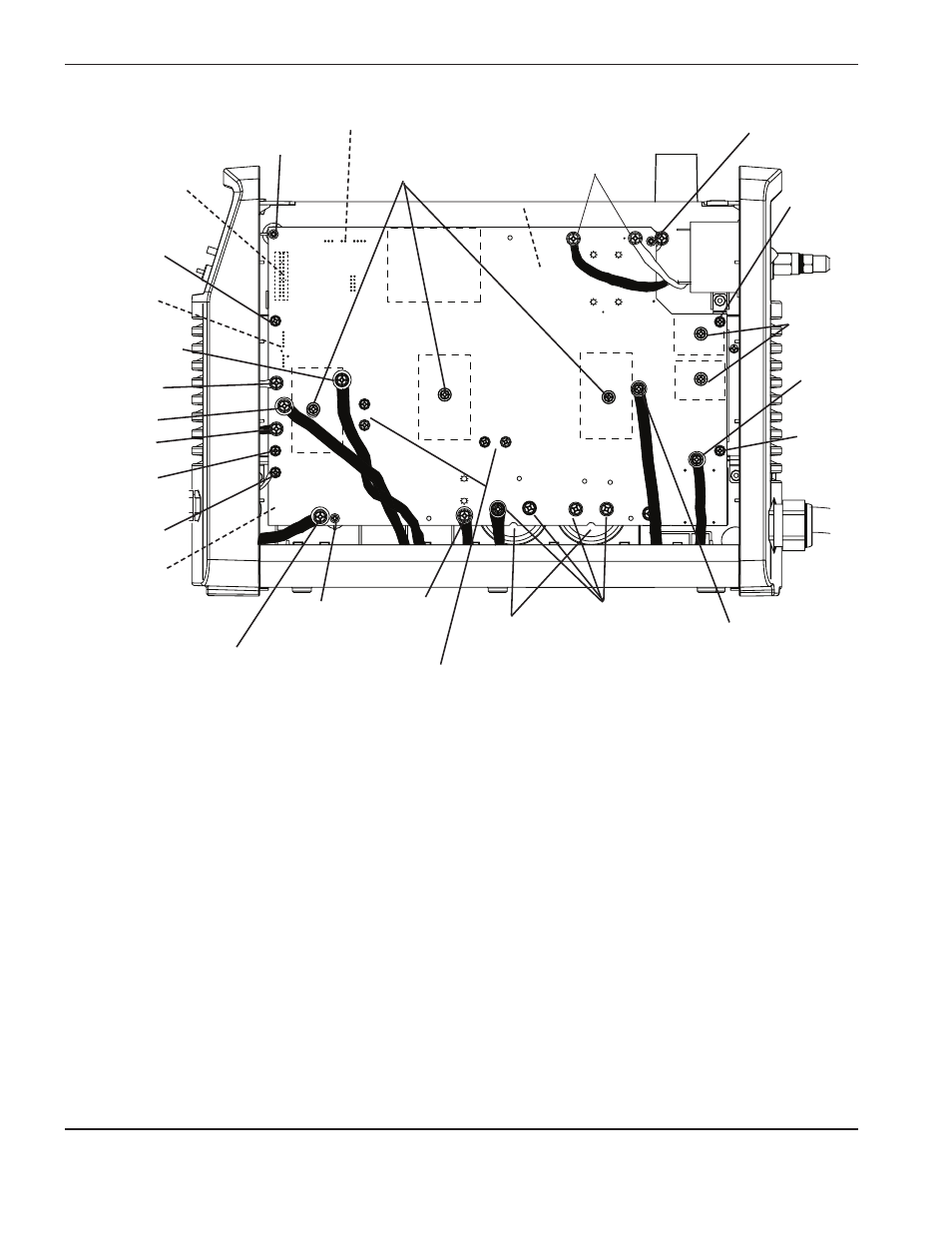

ANCIEN circuit imprimé d’alimentation 200–240 V CSA et 230 V CE
19. Remettre en place les 3 vis de retenue et les 4 vis de la résistance. Visser la vis à un couple de 17,28 kg cm.
20. Rebrancher le fil blanc de l’interrupteur marche/arrêt sur J1 et le fil noir sur J2. Les visser à un couple de 23,04 kg cm.
21. Replacer les 3 vis de fixation des IGBT et la vis de fixation des diodes du pont d’entrée au dissipateur thermique.
Serrer au couple de 23,04 kg cm (si vous avez remplacé un ancien circuit imprimé d’alimentation 200–240 V CSA
ou 230 V CE, il vous restera une vis inutilisée).
22. Replacer les 4 vis de condensateur. Veiller à rebrancher le fil noir sur la vis la plus à gauche. Visser les vis à un
couple de 23,04 kg cm.
23. Reconnecter les fils aux transformateurs et aux inducteurs à J13, J14, J15, J16, J17, J18, J19 et J20 et la cosse
ronde du câble de retour à J21. Les visser à un couple de 23,04 kg cm.
24. Remettre en place les connecteurs à J10 et J12 et les connecteurs à J3, J4, J5 et J6.
25. Reconnecter le câble plat du circuit imprimé de commande au circuit imprimé d’alimentation à J7.
