PIÈCES
7-6 powermax
45 Manuel de service

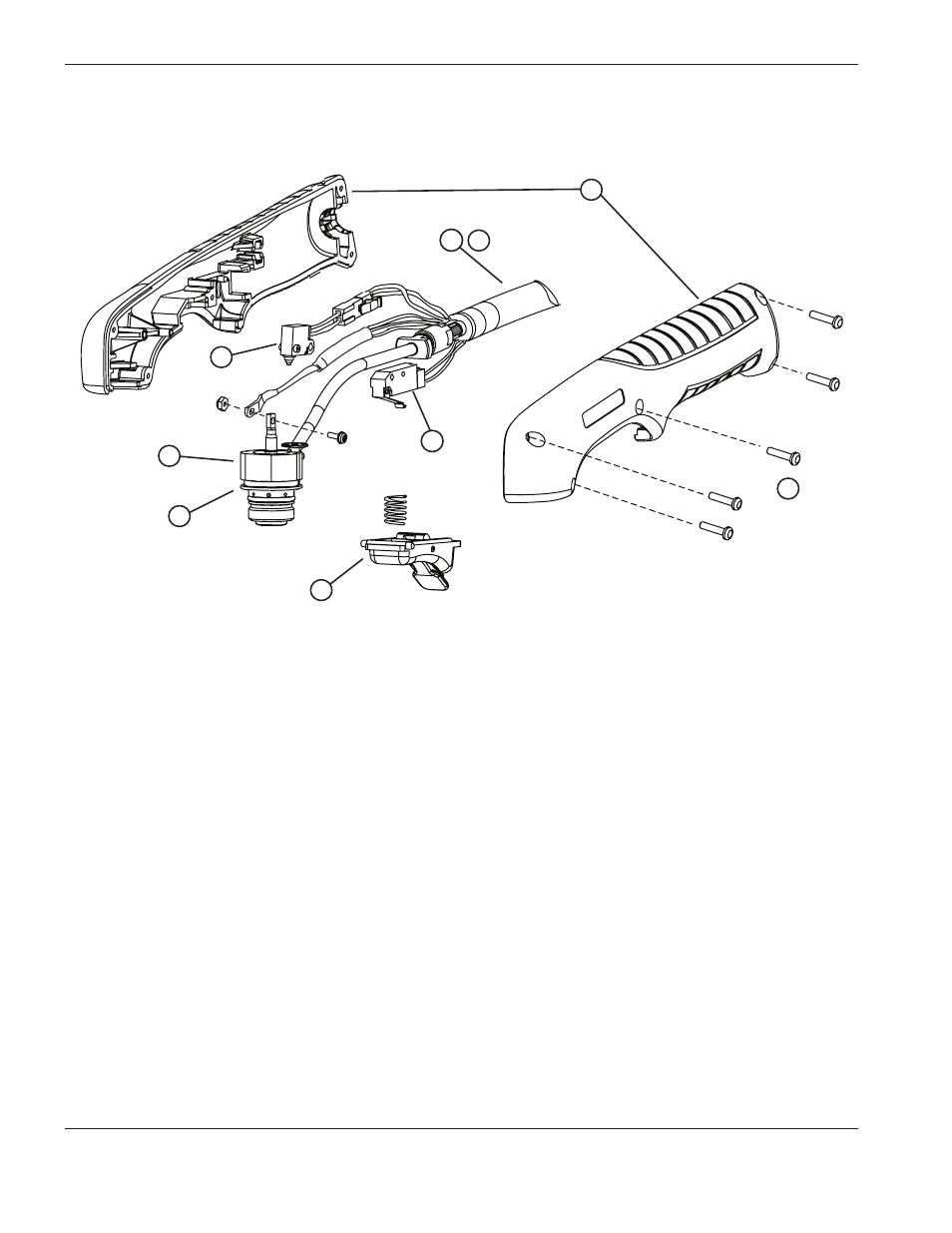

Pièces de la torche manuelle T45v
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de torche manuelle et de
faisceau. Les numéros de référence commençant par 088 indiquent des ensembles complets de torche et de faisceau.
Numéro de
Article référence Description Qté
088008* Ensemble de torche manuelle T45v avec faisceau de 6,1 m 1
088009* Ensemble de torche manuelle T45v avec faisceau de 15,24 m 1
1 228313 Kit: Poignée 1
2 075714 Vis n° 4 x 1/2 tête cylindrique large rainurée TORX, S/B 5
3 002294 Gâchette de sécurité et ressort de rechange 1
4 228346 Kit : Tête de torche de rechange 1
5 058503 Joint torique : Viton 0,626 x 0,070 1
6 228109 Kit : Contacteur de détection de buse de rechange 1
7 228315 Kit : Faisceau de torche de rechange, 6,1 m 1
8 228316 Kit : Faisceau de torche de rechange, 15,24 m 1
9 128642 Kit : Interrupteur de démarrage de rechange 1
* L’ensemble de torche comprend également un jeu des consommables répertoriés à la page suivante.
