REMPLACEMENT DES COMPOSANTS
6-10 powermax
45 Manuel de service
13. Repositionner l’ensemble du filtre sur le support et remettre en place l’écrou de retenue.
14. Rebrancher le tuyau d’alimentation en gaz et placer le tuyau de vidange en appui sur le drain au bas de la source
de courant.
15. Rebrancher l’alimentation en gaz et vérifier l’étanchéité.
16. Repositionner le couvercle sur la source de courant. Positionner la poignée sur les orifices de la partie supérieure
du couvercle, puis utiliser les 2 vis pour fixer le couvercle.
17. Reconnecter l’alimentation électrique et l’alimentation en gaz.
Remplacement du filtre à gaz
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Enlever les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant.
3. Retirer le collet du tuyau de gaz à l’arrière de la source de courant.
4. Retirer le tuyau d’évacuation du trou situé sur la partie inférieure de la base de la source de courant.
5. Débrancher le tuyau d’alimentation en gaz du filtre.

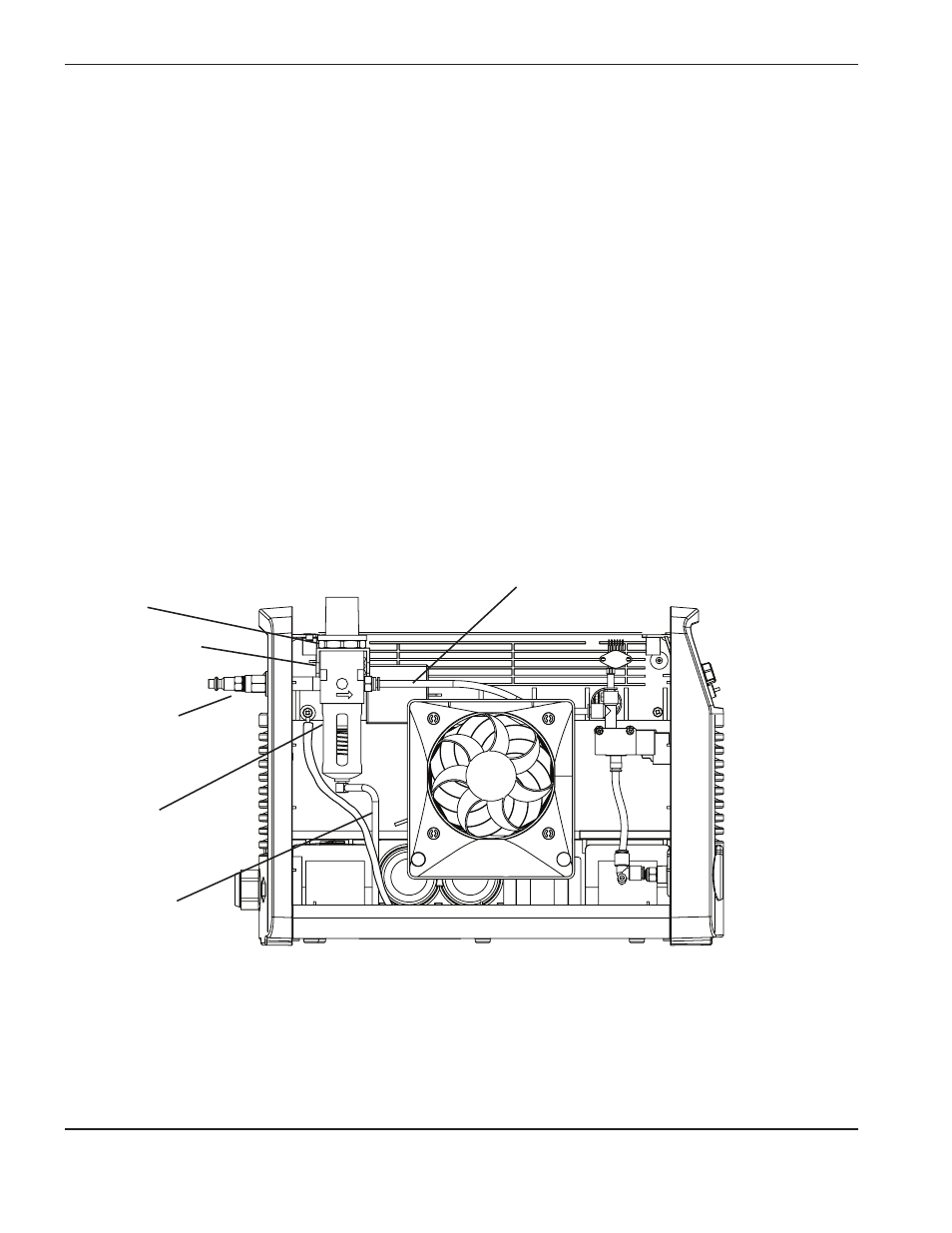

Tuyau de vidange
Écrou
Support
Collet du tuyau
de gaz
Filtre
Tuyau d’alimentation en gaz
6. Dévisser l’écrou servant à fixer le filtre à air au support. Écarter le bas du filtre à air de la source de courant et faire
glisser le filtre hors du support.
7. Positionner le nouveau filtre à gaz sur le support et remplacer l’écrou de retenue.
8. Faire passer le tuyau d’évacuation dans le trou situé sur le socle de la source de courant.
