REMPLACEMENT DES COMPOSANTS
powermax
45 Manuel de service 6-3
Replacement
1. Positionner la barrière Mylar de sorte que le bord contenant
les 3 encoches se trouve sur la gauche et le bord aux
4 encoches sur la droite.
2. Une perforation est pratiquée sur le dessus, à environ 4,45 cm
de distance du bord supérieur. Si vous remplacez la barrière
Mylar, vous devez la replier le long de cette perforation de
sorte que le bord supérieur soit recourbé à l’opposé de vous.
3. Positionner la barrière de sorte que la section pliée recouvre
le dessus du panneau d’alimentation. Faire glisser la barrière
en l’alignant sur le bord inférieur entre les nervures situées
sur la base et sur le panneau d’alimentation. Les encoches
de part et d’autre de la barrière doivent s’aligner sur les
encoches situées à l’intérieur des panneaux d’extrémité.
4. En prenant soin de ne pas pincer les fils, faire coulisser le
couvercle sur la source de courant pour le remettre en place.
S’assurer que les bords inférieurs se trouvent dans les rails
et que l’encoche en haut du couvercle soit alignée sur la
languette située sur le panneau d’extrémité avant de sorte que
les fentes du couvercle fassent face au ventilateur. Positionner
la poignée sur les orifices de la partie supérieure du couvercle,
puis fixer le couvercle à l’aide des 2 vis.

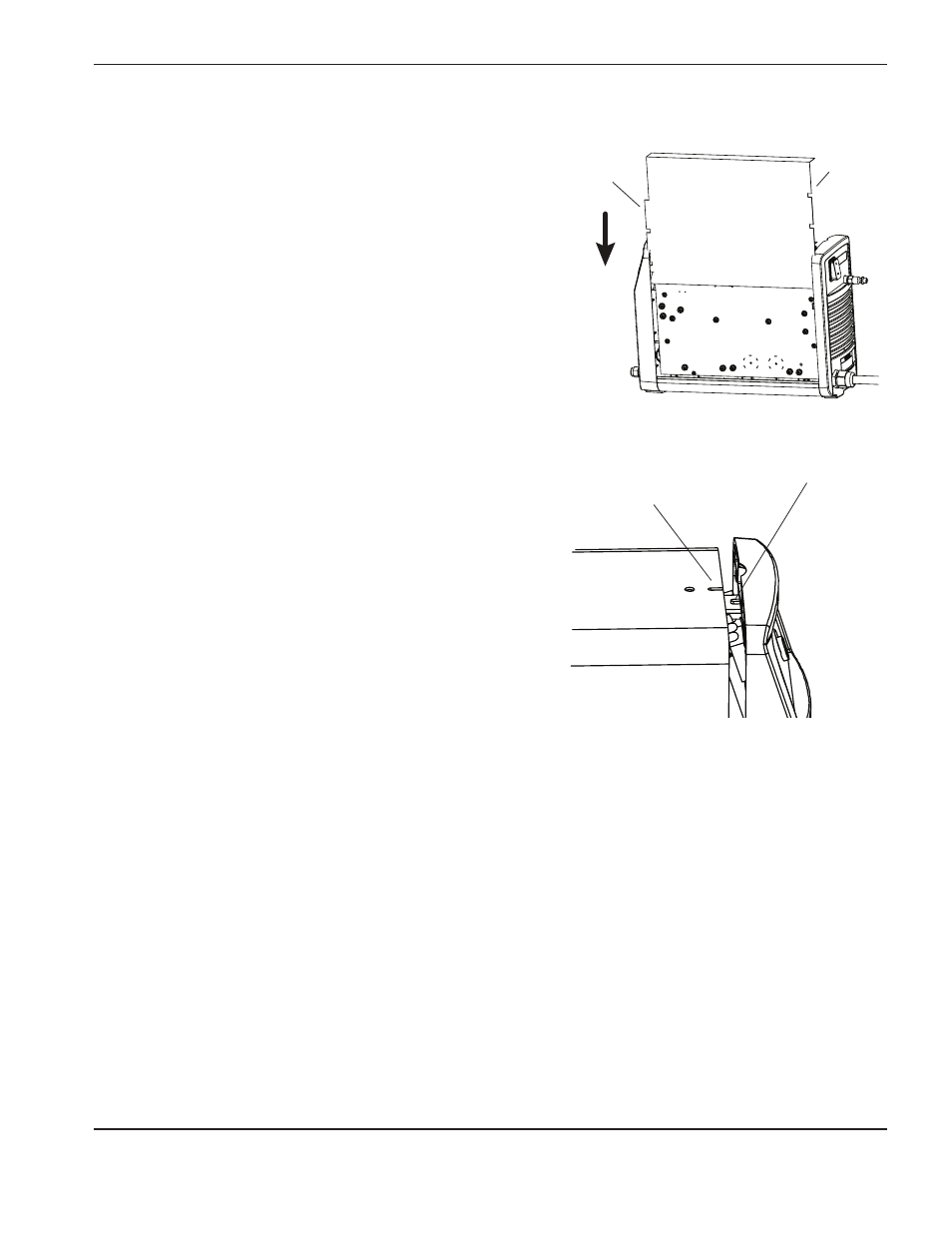

Trois
encoches
Encoche du couvercle
Languette
Quatre
encoches
Remplacement du câble de retour (CSA et CE)
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Déposer le couvercle de la source de courant et la barrière Mylar située à l’avant du circuit imprimé d’alimentation.
3. Déposer la vis servant à fixer le câble au panneau de la position J21 (également désignée par « câble de retour »)
sur le circuit imprimé d’alimentation. Réserver la vis.
4. Éloigner délicatement le panneau avant de la source de courant. De l’intérieur du panneau, dévisser l’écrou servant
à fixer le serre-câble au panneau d’extrémité.
