CONFIGURATION DE LA TORCHE
powermax
45 Manuel de service
3-25
Raccordement de la suspension télécommandée
Les configurations d’un Powermax45 équipé d’un T45m comprennent également une suspension télécommandée de
7,62 m, 15,24 m ou 22,86 m. Pour utiliser la suspension télécommandée Hypertherm, la brancher sur la prise à l’arrière
de la source de courant.
Note : La suspension télécommandée doit être utilisée uniquement avec une torche machine. Elle ne fonctionne
pas si vous installez une torche manuelle.

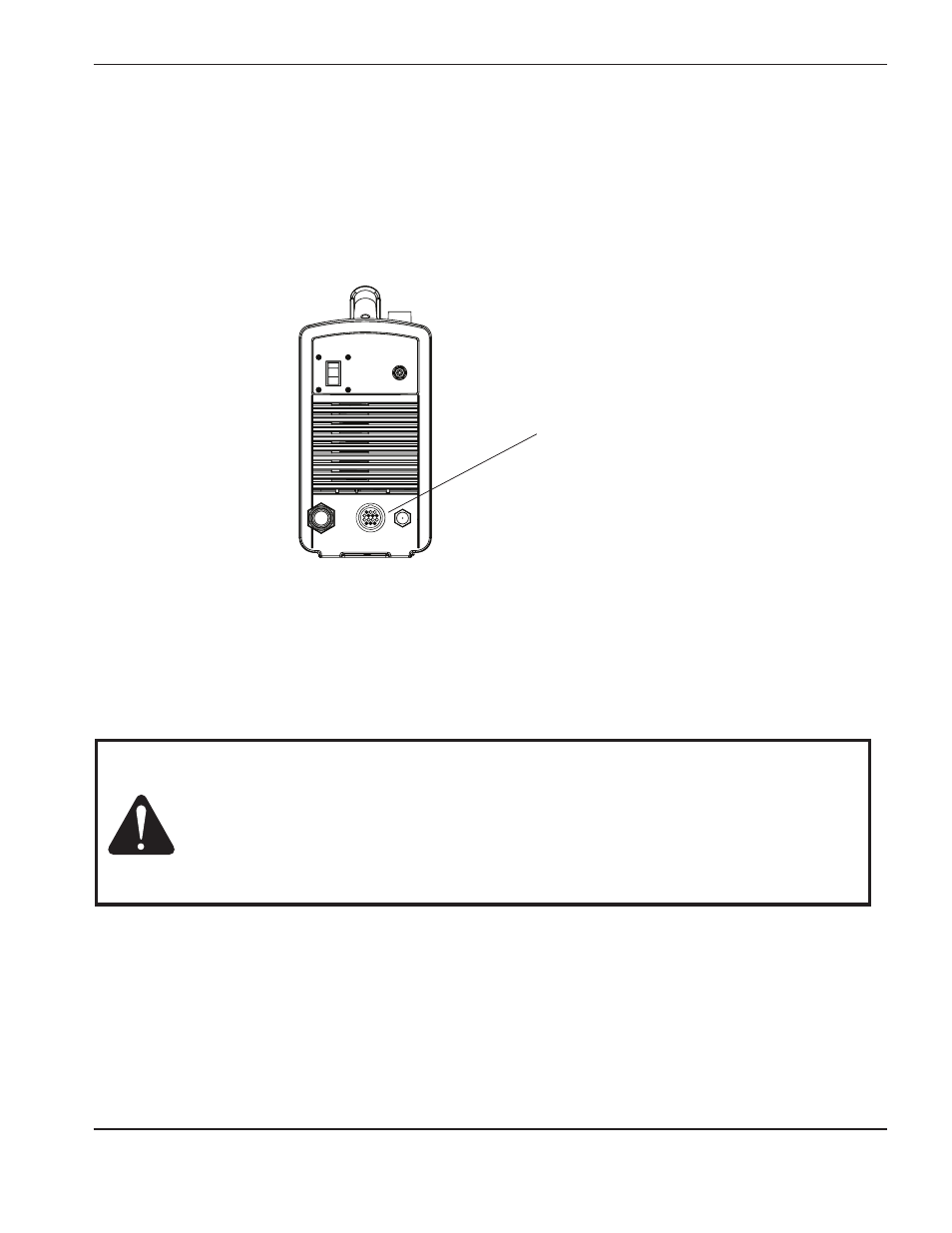

Prise pour suspension
télécommandée ou pour
câble d’interface de
machine
Raccordement d’un câble d’interface de la machine
Le Powermax45 est équipé d’un diviseur de tension installé en usine et conçu pour être raccordé sans risque ni outil.
Le diviseur de tension intégré fournit une tension d’arc de 50:1. La prise située à l’arrière de la source de courant
permet d’accéder à la tension d’arc de 50:1 et aux signaux pour le transfert d’arc et le démarrage plasma.
ATTENTION : Le diviseur de tension interne installé en usine fournit un maximum de 7 V en cas de
circuit ouvert. Il s’agit d’une tension de sortie fonctionnelle très basse (ELV) protégée
par l’impédance qui permet d’éviter les risques d’électrocution, les problèmes
d’énergie et les risques d’incendie dans des conditions normales sur la prise
d’interface de la machine et d’éviter tous ces risques en cas d’une seule défaillance
sur le câblage d’interface de la machine. Le diviseur de tension n’est pas tolérant
aux pannes et les sorties ELV ne répondent pas aux exigences de sécurité de basse
tension (SELV) pour le raccordement direct du matériel informatique.
Hypertherm offre plusieurs choix de câbles d’interface de machine pour le Powermax45 :
• Pour utiliser le diviseur de tension intégré qui fournit une tension d’arc de 50:1 en plus des signaux pour
le transfert d’arc et le démarrage plasma :
– Utiliser le kit numéro 228350 (7,62 m) ou 228351 (15,24 m) pour les 6 fils possédant des cosses
rectangulaires aux terminaisons (exemple illustré à la page suivante).
– Utilisez le numéro de référence 123896 (15,24 m) pour les câbles dont les terminaisons possèdent
un connecteur D-sub. (Compatibles avec les produits Hypertherm Edge Ti et Sensor PHC).
