DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45
Manuel de service
5-7
TP 19
W
-
+
-
+
TP 18
R
TP 17
B
192 VDC
192 VDC
Interrupteur d’alimentation (S1)
Circuit imprimé d’alimentation
(PCB2)
Circuit imprimé de commande (PCB1)
Circuit à balayage horizontal
PE (terre)
Pont de diode d’entrée du
nouveau circuit imprimé
d’alimentation (D48)
Diode de sortie et module
IGBT de l’arc pilote (D38)
IGBT PFC (Q2)
IGBT de
l’onduleur (Q3)
Connexion du câble de retour
(J21)
Points de test

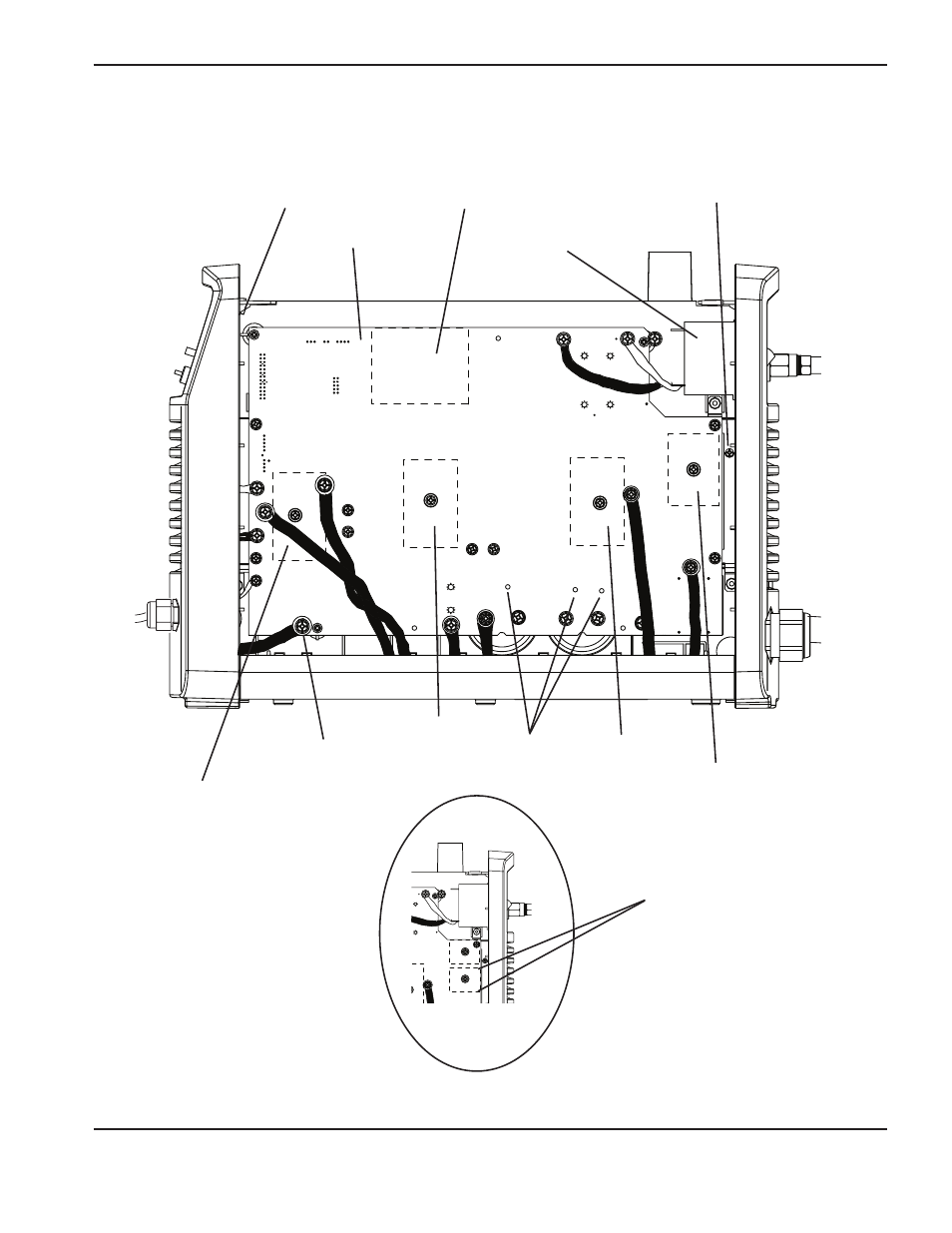

Présentation des sources de courant 200–240 V CSA et 230 V CE
TP 19
W
-
+
-
+
TP 18
R
TP 17
B
192 VDC
192 VDC
Pont de diode d’entrée
de l’ancien
circuit imprimé d’alimentation
(D29, D39)
