REMPLACEMENT DES COMPOSANTS
6-2 powermax
45 Manuel de service
Dépose et replacement du couvercle et de la barrière Mylar®
Dans la plupart des procédures de maintenance et de réparation du Powermax45, la première étape consiste à retirer le
couvercle et la barrière Mylar. Pour protéger votre source de courant, il est important de remettre correctement en place
les deux éléments une fois les interventions de maintenance terminées.
Dépose
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.

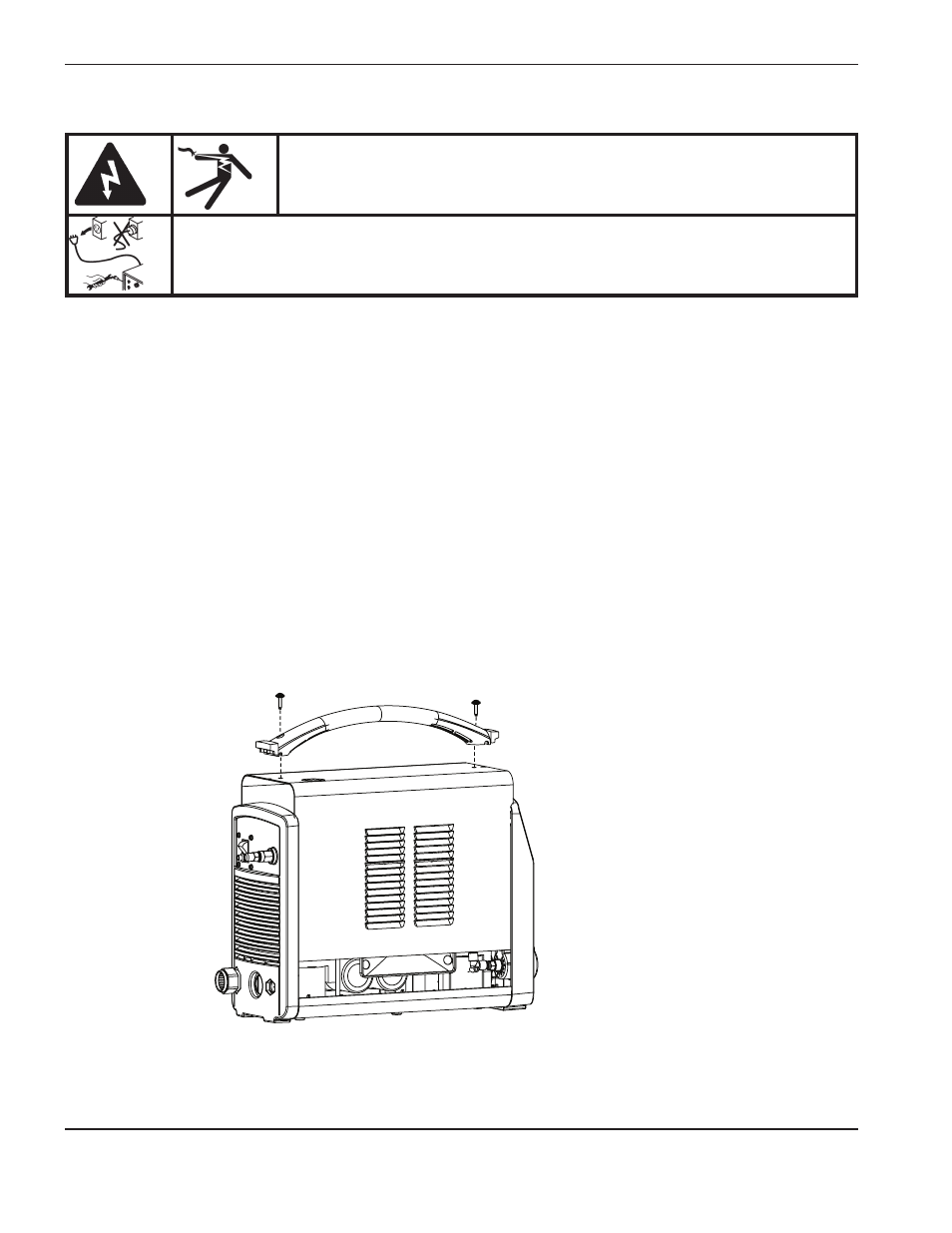

2. Utiliser un tournevis cruciforme n° 2 pour enlever les 2 vis de la poignée en haut de la source de courant. Tirer
doucement sur le panneau d’extrémité le plus proche de la vis que vous retirez afin de maintenir une pression sur
cette dernière. Une fois la vis pratiquement extraite, incliner légèrement le tournevis pour faciliter l’extraction de la vis.
3. Basculer légèrement les panneaux d’extrémité de façon à en extraire les bords de la poignée. Réserver la poignée et
les vis. Continuer à incliner les panneaux d’extrémité vers l’extérieur pour dégager le couvercle côté ventilateur de ses
rails. Retirer ensuite le couvercle de la source de courant.
4. Déposer la barrière Mylar du côté circuit imprimé de la source de courant.
DANGER
LES CHOCS ÉLECTRIQUES PEUVENT ÊTRE FATALS
Débrancher l’alimentation électrique avant tout entretien. Tous les travaux nécessitant
le retrait du couvercle de la source de courant doivent être effectués par un technicien
qualifié.
