ENTRETIEN
powermax30
Service manuel 3-35
11. Détacher les 2 fils du fond (blancs tous les deux) de l’interrupteur marche-arrêt.

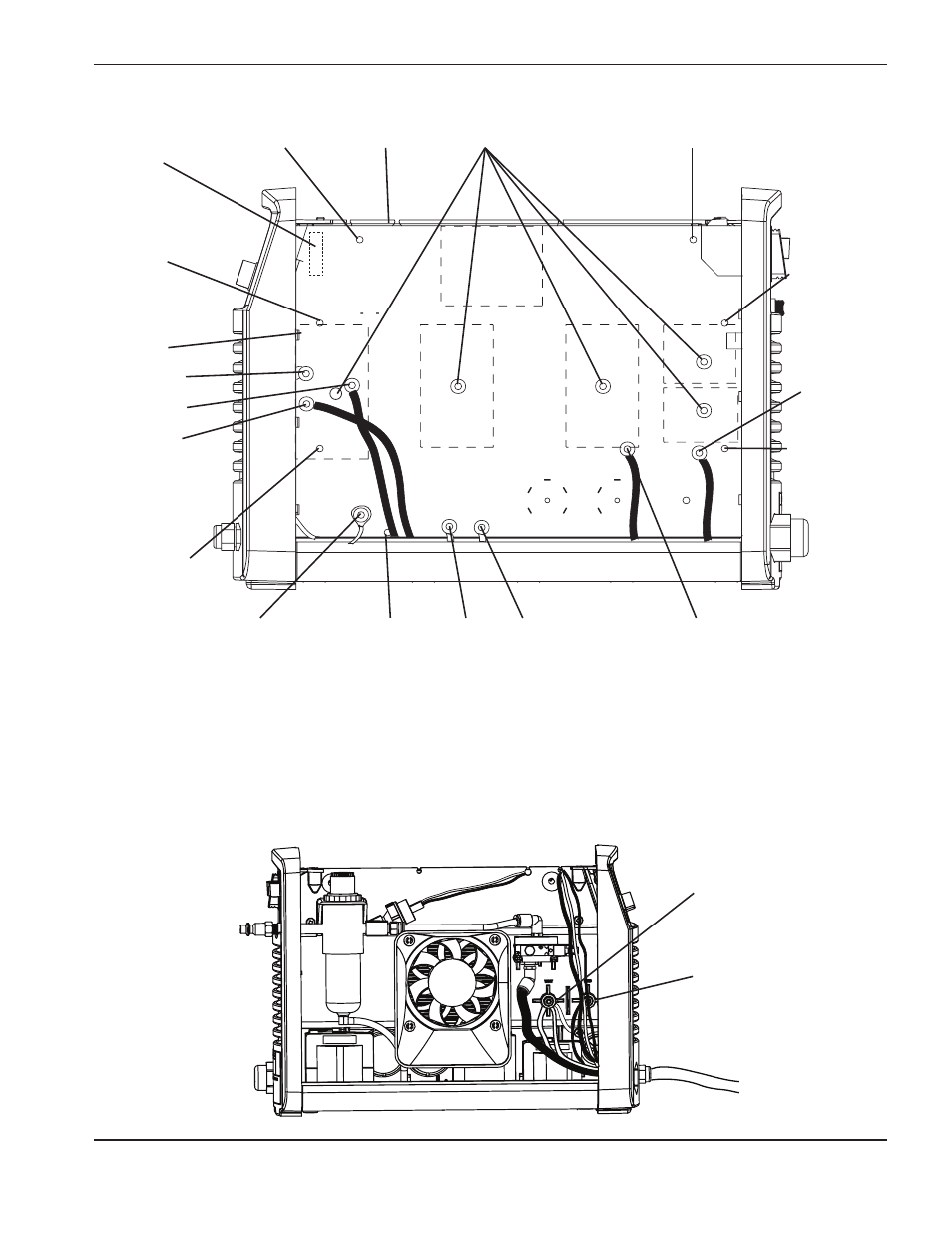

12. Poser le dispositif sur le côté (CI d’alimentation vers le bas). Utiliser un tourne-écrou de 5/16 po (8 mm) pour
desserrer l’écrou de fixation des fils rouge et blanc qui passent au-dessous du CI des plots sur le côté
ventilateur de l’appareil. Les plots sont étiquetés « ROUGE » et « BLANC ».
Câble en
nappe
Capteur
d’allumage de la
torche et de la
buse (J12)
J4, J5, et J6
J18
J19 J20 J21
J13
J14
J15
Connecteur du câble
de retour (J22)
Vis de retenue Vis de retenue
Vis de
retenue
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis
d’assemblage
du dissipateur
thermique
Vis
d’assemblage
du dissipateur
thermique
Vis de fixation
IGBT
Blanc
Rouge
