ENTRETIEN
powermax30
Service manuel 3-15
Monophasé
L Noir (CSA)
Brun (CE)
N Blanc (CSA)
Bleu (CE)
PE Vert (CSA)
Vert/jaune (CE)
L
N
PE (terre)
J2 J1

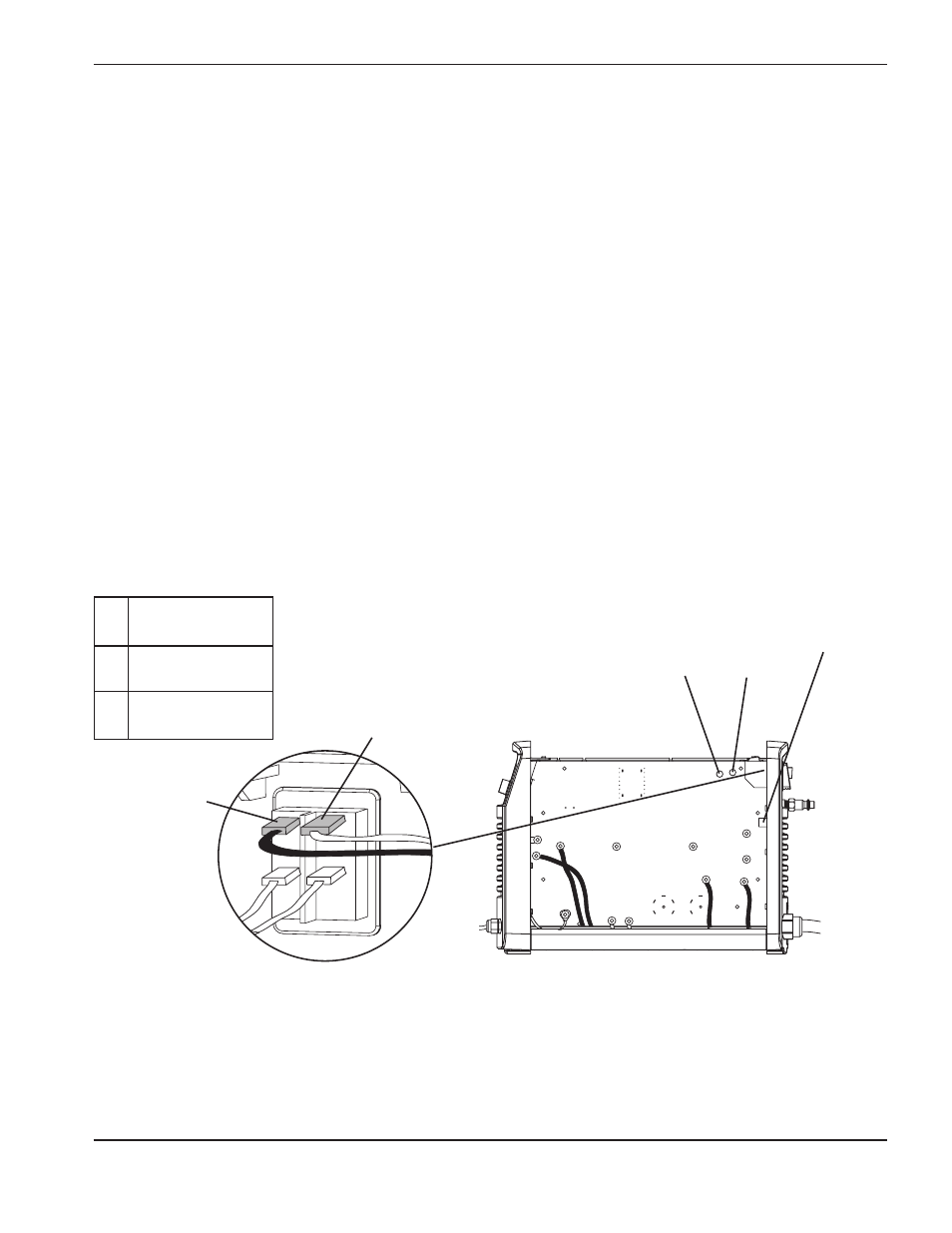

Essai n o 1 – voltage input
Vérifier la tension d’entrée et la tension secteur à la partie supérieure de l’interrupteur d’alimentation (S1).
1. Déconnecter l’alimentation électrique et régler l’interrupteur marche-arrêt sur arrêt (O).
2. Dégager sur une petite longueur les deux fils supérieurs de l’interrupteur marche-arrêt pour les sortir
légèrement des cosses à fourche de façon que l’on mette à l’essai les conducteurs d’essai sur les cosses pour
vérifier la tension c.a.
3. Une fois les conducteurs d’essai en place, rétablir le courant. Laisser l’interrupteur marche-arrêt sur arrêt. La
tension doit être équivalente à la tension secteur du circuit d’entrée, par exemple 120 ou 240 V.
4. Si la tension c.a. n’est pas bonne, vérifier que l’appareil est alimenté. Dans l’affirmative, vérifier l’état du cordon
d’alimentation.
5. Si la source de courant et le cordon d’alimentation fonctionnent correctement, déconnecter à nouveau le
courant et reconnecter les fils.
6. Rétablir le courant. Ensuite, régler l’interrupteur marche-arrêt sur marche (I) et mesurer la tension c.a. de J1 à
J2 (portant l’étiquette « c.a. » sur le CI d’alimentation). Cette valeur doit être la même que celle de la tension
secteur d’entrée. Sinon, vérifier l’interrupteur marche-arrêt.
7. Si la DEL c.a. est encore allumée, effectuer l’essai no 2 pour déterminer si le CI d’alimentation ou le CI de
commande est défectueux.
Note: Toutes les valeurs peuvent être à ±15 %.
